产品认证

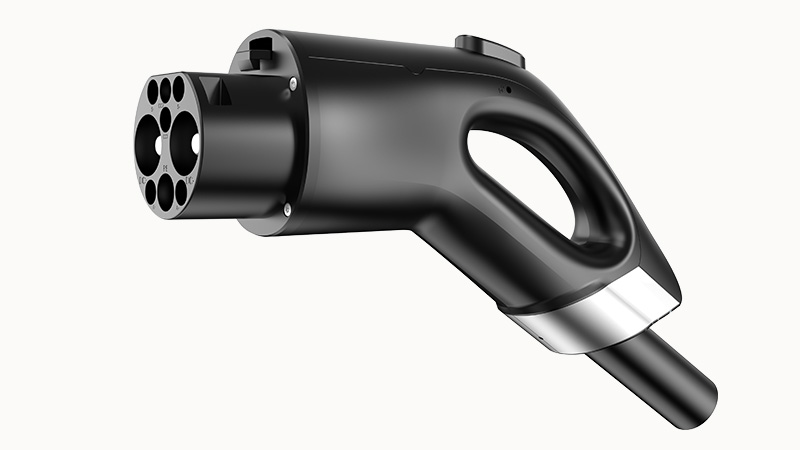

产品优势
☑ IP67防护等级（枪身），有效防尘防水，保障充电安全☑ 外壳一体成型，外形优美，握感舒适，插拔便捷
☑ 温度检测，过温保护，有效保护充电桩及车辆充电安全
☑ 可靠性材料，可承受1米高度跌落与2吨汽车碾压
☑ 超声波端子焊接，电连接稳定，性价比优越
3D模型
尺寸
| 车辆端连接器宽度 | 76.30mm(车辆充电连接器) |
| 车辆端连接器高度 | 158.44mm(车辆充电连接器) |
| 车辆端连接器深度 | 288.54mm(车辆充电连接器) |
| 线缆长度 | 5000±100mm |
| 剥线长度 | 100±10mm |
环境条件
| 最高海拔 | 5000m（海平面以上） |
| 环境温度（运行） | -30 °C ~ 50 °C |
| 环境温度（存放/运输） | -40 °C ~ 80 °C |
环境参数
| 防护等级 | IP67 |
电气特性
| 最大充电功率 | 150KW |
| 相数 | 3 |
| 动力插针数量 | 3 |
| 信号触点数量 | 4 |
| 信号触点额定电流 | 2 |
| 信号触点额定电压 | 30 |
| 信号传输类型 | 脉冲宽度调节 |
| 电阻编码 | 480Ω |
机械特性
| 插／拔周期 | 10000 |
| 插入力 | <140N |
| 拔出力 | < 140N |
标识材料
| 手柄颜色 | 黑色 |
| 外壳颜色 | 黑色 |
| 致动元件颜色 | 银色 |
| 保护盖颜色 | 黑色 |
| 定制型根据 | 客户要求提供 |
| 外壳材料 | 塑料 |
| 手柄材料区 | 塑料 |
| 保护盖材料 | 软塑料 |
| 连接型材料 | 铜 |
| 阻燃等级 | V0 |
| 触点表面材料 | Ag |
环境产品合规性
| REACH | 符合 |
| China RoHS | 符合 |
电缆
| 电缆结构 | 2*35+6+2*2.5+(2*0.75)(P2)+7*0.75 |
| 接线级别 | 5级 |
| 接线认证 | CQC |
| 线缆外径 | Φ27mm±0.8mm |
| 导线类型 | 直线 |
| 外护套，颜色 | 黑色 |
| 最小弯曲半径 | 162mm |
| 外护套，材料 | TPU |
电气参数
| 额定电流 | 150A |
| 额定电压 | 1000V |
附件
| 空座 | FGDC-03-00A(H) |
IEC参数
| 额定电压 | / | / | 1000V |
| 额定电流 | / | / | 125A |
| 订货号 | 22010000204 |
| 包装单位 | 1 |
| 最小订货量 | |
| 产品重量（不含包装） | 8kg |
