产品认证
产品优势
☑ Push-In直插，弹簧连接更抗振☑ 特殊结构编码，接线引导标识
☑ 1位2孔，实现电路分流

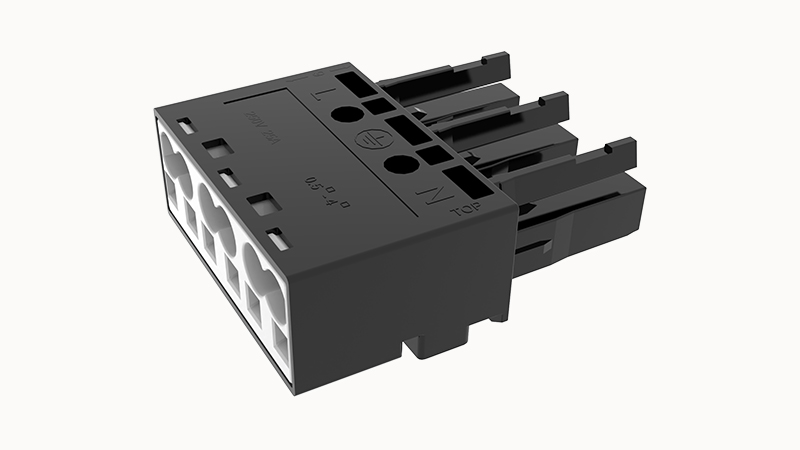

3D模型
电气参数UL
| 额定电流(B) | 23A |
包装数据
| 包装类型 | 盒装 |
接线容量
| 硬导线横截面 | 0.5~4mm² |
| 可连接导线横截面 | 20~12AWG |
| 剥线长度 | 10mm |
电气参数UL
| 额定电压(B) | 600V |
电气参数IEC
| 额定电压 | 250V |
| 额定电流 | 25A |
| 额定电压(III/3) | 250V |
| 额定电涌电压(III/3) | 4KV |
装置属性
| 连接方式 | 直插式弹簧连接 |
| 是否插拔 | 是 |
| 间距 | 10mm |
| 位数 | 3 |
| 层数 | 1 |
材料数据
| 环保事项 | 符合REACH/RoHS |
| 接触件材料 | 铜 |
| 接线点金属表面 | 镀锡 |
| 绝缘材料 | PA66 |
| 外壳颜色 | 黑 |
| 绝缘材料组 | Ⅰ |
| 阻燃等级 | UL94V-0 |
机械测试
| 测试规范 | IEC61984 |
环境数据
| 环境温度（运行） | -40℃~105℃(取决于降额曲线) |
VDE参数
| 过压类别/污染等级 | III/3 | III/2 | II/2 |
| 额定电压 | / | / | / |
| 额定电流 | / | / | / |
| 接线容量 | / | / | / |
UL参数
| 应用类别 | B | C | D |
| 额定电压 | 600V | / | / |
| 额定电流 | 25A | / | / |
| AWG | / | / | / |
| 订货号 | 10080000516 |
| 包装单位 | 100 |
| 最小订货量 | |
| 产品重量（不含包装） | 9.65 |
