产品优势
☑ 通用型安装方式，确保设备设计的高度灵活性☑ 多层导线连接，可达到较高的接触密度
☑ 插拔方向平行于PCB

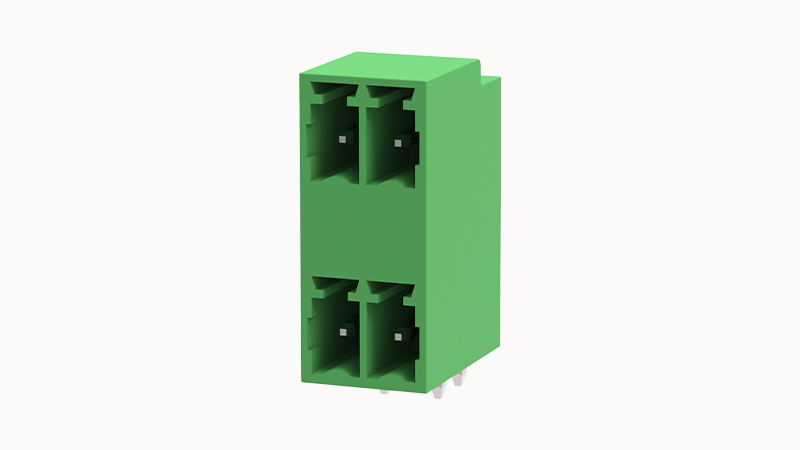

3D模型
包装数据
| 包装类型 | 盒装 |
焊接数据
| 焊接方式 | 波峰焊/手工焊 |
电气参数UL
| 额定电压(B) | 300V |
| 额定电压(D) | 300V |
| 额定电流(B) | 8A |
| 额定电流(D) | 8A |
电气参数IEC
| 额定电压 | 250V |
| 额定电流 | 8A |
| 额定电压(II/2) | 250V |
| 额定电压(III/2) | 250V |
| 额定电压(III/3) | 160V |
| 额定电涌电压(II/2) | 2.5KV |
| 额定电涌电压(III/2) | 2.5KV |
| 额定电涌电压(III/3) | 2.5KV |
装置属性
| 连接方向 | 0° |
| 安装类型 | 焊板 |
| 针脚排列 | 双排直线排列 |
| 是否插拔 | 是 |
| 间距 | 3.5mm |
| 位数 | 4 |
| 层数 | 2 |
材料数据
| 环保事项 | 符合REACH/RoHS |
| 接触件材料 | 铜 |
| 触点区域金属表面 | 镀锡 |
| 绝缘材料 | PA66 |
| 外壳颜色 | 绿 |
| 绝缘材料组 | Ⅰ |
| 阻燃等级 | UL94V-0 |
机械测试
| 测试规范 | IEC61984/ UL1059 |
环境数据
| 相对湿度（存放/运输） | 30% ~ 70% |
| 环境温度（组装） | -5℃~100℃ |
| 环境温度（运行） | -40℃~105℃(取决于降额曲线) |
| 环境温度（存放/运输） | -40℃~70℃ |
VDE参数
| 过压类别/污染等级 | III/3 | III/2 | II/2 |
| 额定电压 | / | / | / |
| 额定电流 | / | / | / |
| 接线容量 | / | / | / |
UL参数
| 应用类别 | B | C | D |
| 额定电压 | 300 | / | 300 |
| 额定电流 | 8 | / | 8 |
| AWG | / | / | / |
| 订货号 | 10030005927 |
| 包装单位 | 1200 |
| 最小订货量 | |
| 产品重量（不含包装） | 1.46 |
