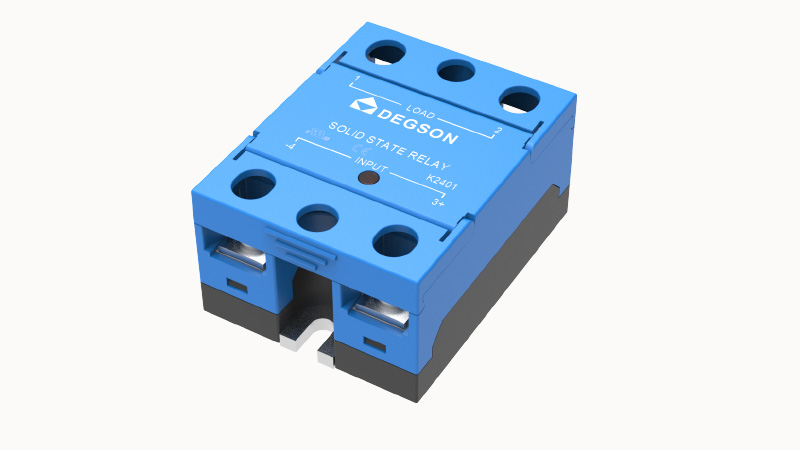

DRPG-1C-SSR-D24/A480/60-09Z(H)
30010000331

单相固态继电器,负载电压:480VAC,负载电流:60A

负载电压
  1. 480VAC
负载电流
  1. 60A
对比

产品类型

每次只能对比4个产品。请选择您想要替换的产品。

    • 总览
    • 技术数据
    • 附件
    • 认证
    • 商业数据
    • 下载

    产品认证

    产品优势

    ☑ 单相固态继电器
    ☑ SCR 输出,应用场景广泛
    ☑ 适合阻性和感性负载
    1. 3D模型
    2. 其它参数
    3. 输入参数
    4. 输出参数
    5. 标准/规程

    3D模型

    其它参数

    介质耐压(输入/输出,50Hz/60Hz)4000Vrms
    绝缘电阻(@500VDC)1000MΩ
    工作温度范围-30℃~+80℃
    储存温度范围-30℃~+100℃

    输入参数

    控制电压范围4-32VDC
    确保导通电压3VDC
    确保关断电压1VDC
    最大控制电流25mA(@32VDC)

    输出参数

    I2t值2450A2s
    负载电压范围24V-530VAC
    最大瞬态电压1200Vpk
    负载电流范围0.1-60A
    最大导通时间10ms
    最大浪涌电流(在10 ms内)700A
    最大断态漏电流(在额定电压下)3mA
    最大导通压降(在额定电流下)1.5Vrms
    断态电压指数上升率dv/dt500V/μs

    标准/规程

    标准/规程GB/T 14048.5
    EN/IEC 60947-5-1

    UL参数

    测试标准 UL508 C22.2 No. 14-13
    订货号 30010000331
    包装单位 2
    最小订货量 10
    产品重量(不含包装) 80g
    数据表
    DRPG 60A-125A.pdf 下载

    配套部件

    • 所有配套产品 (0)
    • 关联产品 (2)

    按产品参数筛选

    DRPG-1C-SSR-D24/A240/60-09Z(H)
    单相固态继电器,大电流,带指示灯,直流输入,负载电压:240VAC,负载电流:60A
    DRPG-1C-SSR-D24/A600/60-09Z(H)
    单相固态继电器,大电流,带指示灯,直流输入,负载电压:600VAC,负载电流:60A
