产品认证

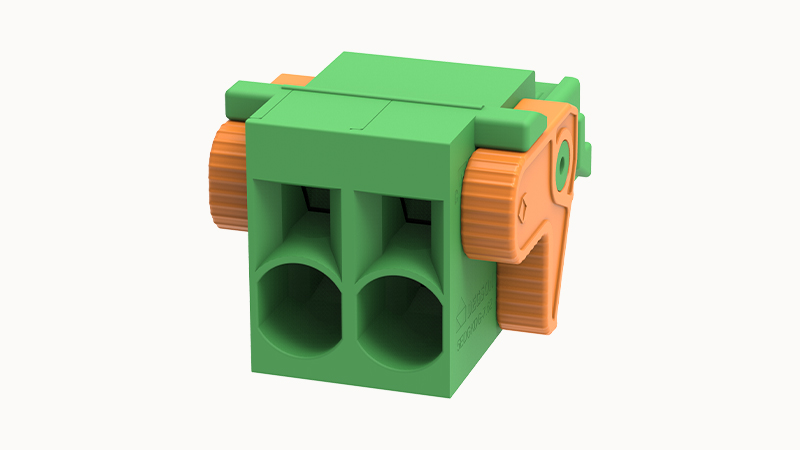

产品优势
☑ 采用PUSH-IN连接技术，可实现快速接线☑ 配有旋转卡锁，操作简单且空间利用率高
☑ 可适配41A大电流传输
☑ 内置不锈钢夹片，提升温升的稳定性
3D模型
电气参数UL
| 额定电流(C) | 35A |
包装数据
| 包装类型 | 盒装 |
接线容量
| 硬导线横截面 | 0.2~10mm² |
| 柔性导线横截面 | 0.2~10mm² |
| 可连接导线横截面 | 24~8AWG |
| 剥线长度 | 14mm |
电气参数UL
| 额定电压(B) | 600V |
| 额定电压(C) | 600V |
| 额定电流(B) | 35A |
电气参数IEC
| 额定电压 | 1000V |
| 额定电流 | 41A |
| 额定电压(II/2) | 1000V |
| 额定电压(III/2) | 1000V |
| 额定电压(III/3) | 1000V |
| 额定电涌电压(II/2) | 6KV |
| 额定电涌电压(III/2) | 8KV |
| 额定电涌电压(III/3) | 8KV |
装置属性
| 连接方向 | 0° |
| 连接方式 | 直插式弹簧连接 |
| 是否插拔 | 是 |
| 间距 | 7.62mm |
| 位数 | 2 |
| 层数 | 1 |
材料数据
| 接触件材料 | 铜 |
| 接线点金属表面 | 镀锡 |
| 触点区域金属表面 | 镀锡 |
| 绝缘材料 | PA66 |
| 外壳颜色 | 绿 |
| 绝缘材料组 | Ⅰ |
| 阻燃等级 | UL94V-0 |
机械测试
| 测试规范 | IEC61984/ UL1059 |
环境数据
| 相对湿度（存放/运输） | 30% ~ 70% |
| 环境温度（组装） | -5℃~100℃ |
| 环境温度（运行） | -40℃~105℃(取决于降额曲线) |
| 环境温度（存放/运输） | -40℃~70℃ |
VDE参数
| 过压类别/污染等级 | III/3 | III/2 | II/2 |
| 额定电压 | / | / | / |
| 额定电流 | / | / | / |
| 接线容量 | / | / | / |
UL参数
| 应用类别 | B | C | D |
| 额定电压 | 600 | 600 | / |
| 额定电流 | 35 | 35 | / |
| AWG | / | / | / |
| 订货号 | 10020009315 |
| 包装单位 | 150 |
| 最小订货量 | |
| 产品重量（不含包装） | 12.375 |
