产品优势

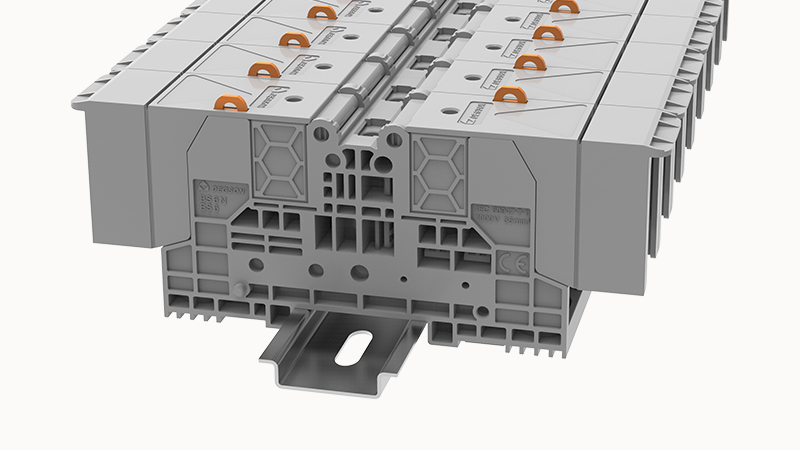

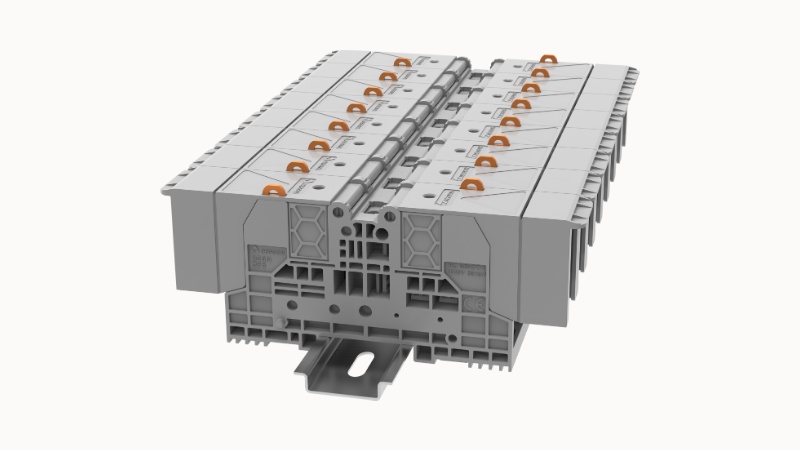

☑ 螺栓型接线端子，采用螺栓连接技术，接线牢固☑ 单个螺栓可连接多个电缆端头，可用于馈电两端
☑ 封闭式结构设计，配合保护盖，安全防触摸
☑ 可匹配标识系统，清晰标识工作区域
☑ 中央配有测试孔，便于测试电路
3D模型
概述
| 连接方式 | 螺栓式连接 |
| 层数 | 1 |
| 连接量 | 3 |
| 开口式侧板 | 是 |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 符合标准 | IEC60947-7-1 |
尺寸
| 宽度 | 27mm |
| NS 35/7,5高度 | 51.1mm |
| NS 35/15高度 | 58.5mm |
| 长度 | 107mm |
接线数据
| 剥线长度 | 取决于电缆接头的技术规格 |
| 额定横截面 | 35mm² |
IEC电气参数
| 额定电压(III / 3) | 1500V |
| 额定电流(III / 3) | 125A |
| 额定浪涌电压 | 8KV |
UL电气参数
| 额定电压 | 600V |
| 额定电流 | 115A |
机械性能测试
| 机械强度测试 | 通过 |
| 支架紧固测试 | 通过 |
| 旋转拉⼒测试 | 通过 |
电气性能测试
| 电压降测试 | ≤3.2mV |
| 温升测试 | ≤45 K |
安全测试
| 防手指触摸 | 通过测试 |
环保
| RoHS | 无超标的有害物质 |
| REACh SVHC | Lead 7439-92-1 |
| 订货号 | 11070000005 |
| 包装单位 | 9 |
| 最小订货量 | 9 |
| 产品重量（不含包装） | 99.93 |
