产品优势
☑ 千伏额定电压☑ 螺钉自锁技术，防松脱性能优越
☑ 铜合金材质，导电性能优良
☑ 45°大面积标识，标记区域易于识别

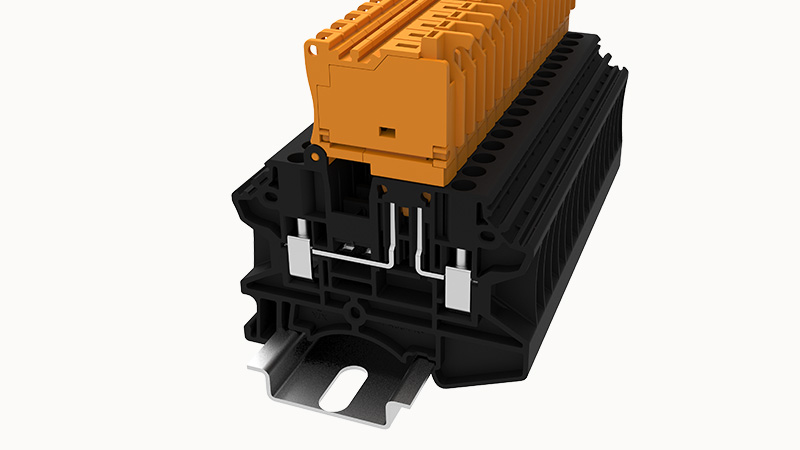

3D模型
概述
| 连接方式 | 螺钉式连接 |
| 层数 | 1 |
| 连接量 | 2 |
| 开口式侧板 | 是 |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 符合标准 | IEC60947-7-3 |
尺寸
| 宽度 | 6.2mm |
| 端板宽度 | 1.5mm |
| 高度 | 65.55mm |
| NS 35/7,5高度 | 73.05mm |
| NS 35/15高度 | 80.55mm |
| 长度 | 62.7mm |
接线数据
| 剥线长度 | 9~10mm |
| 刚性导线横截面AWG | 26~14 |
| 刚性导线横截面 | 0.14~4mm² |
| 柔性导线横截面 | 0.14-4mm² |
| 柔性导线横截面，不带塑料绝缘管冷压头 | 0.14-4mm² |
| 柔性导线横截面，带塑料绝缘管冷压头 | 0.14-4mm² |
IEC电气参数
| 额定电压(III / 3) | 500V |
| 额定电流(III / 3) | 6.3A |
| 额定浪涌电压 | 6KV |
UL电气参数
| 额定电压 | 600V |
| 额定电流 | 10A |
环境条件
| 环境温度（运行） | -40 °C ~ 105 °C（取决于降额曲线） |
| 环境温度（存放/运输） | -25℃~60℃ |
| 相对湿度（存放/运输） | 25%~75% |
机械性能测试
| 机械强度测试 | 通过 |
| 支架紧固测试 | 通过 |
| 旋转拉⼒测试 | 通过 |
电气性能测试
| 电压降测试 | ≤3.2mV |
| 温升测试 | ≤45 K |
安全测试
| 防手指触摸 | 通过测试 |
环保
| RoHS | 无超标的有害物质 |
| REACh SVHC | Lead 7439-92-1 |
| 订货号 | 11090000038 |
| 包装单位 | 80 |
| 最小订货量 | 80 |
| 产品重量（不含包装） | 25 |
