产品优势

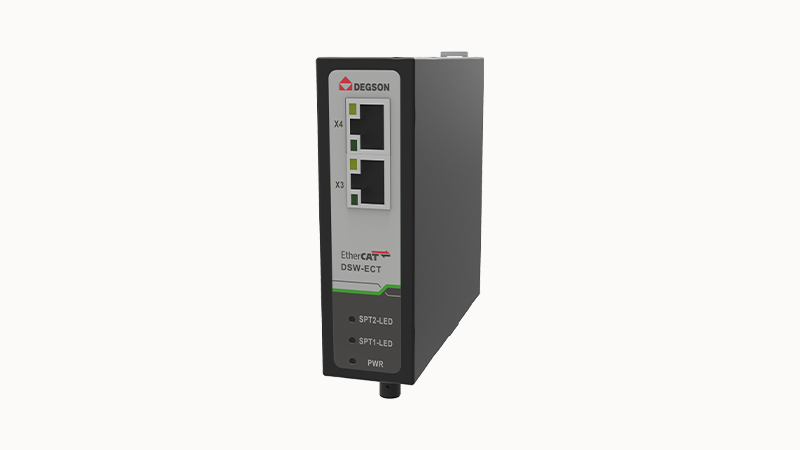

☑ 4口（2光2电）分支器，ST接口、自带光模块☑ 金属外壳，更适用于恶劣工业环境
☑ 抗电磁干扰、通信传输更稳定
☑ 支持DC-分布式时钟同步方式
☑ 支持级联功能，支持网线热插拔
☑ 灵活组成多种拓扑结构
3D模型
基本信息
| 端口 | 2个ST光纤接口(1个EtherCAT输入端口、1个EtherCAT输出端口) 2个RJ45接口（2个EtherCAT输出端口） |
| 网络协议 | EtherCAT |
| 传输速率 | 10/100BaseT（X）自动侦测 |
| 传输介质 | 5类屏蔽电缆，ST单芯单模 |
| LED指示灯 | 电源指示灯：PWR ;接口指示灯：网口（Link/ACT） |
| 分布式时钟 | 支持 |
物理特性
| 安装方式 | DIN35导轨安装 |
| 外壳 | 铝合金外壳 |
| 防护等级 | IP40 |
| 产品尺寸 | 29×95×102(mm) |
环境要求
| 允许环境温度（储存） | -40～85℃ |
| 相对湿度（无冷凝） | 5～95%RH |
| 工作温度 | ‐10℃~ +55℃ |
电源
| 接线线径 | 1.0~2.5mm² |
| 供电电压 | 24V DC +20 %/ -15 % |
| 反向电源保护 | 是 |
| 过载电流保护 | 支持 |
| 订货号 | 30090000052 |
| 包装单位 | 1 |
| 最小订货量 | 1 |
| 产品重量（不含包装） | 0.5KG |
