产品优势
☑该模拟量输出模块可输出电压电流标准信号。☑8通道模拟量输出，电流型。
☑两盏LED指示灯分别表示模块运行正常及通信正常。
☑现场层和系统层之间磁隔离。
☑以16分辨率的形式传输。
☑防护等级IP20。

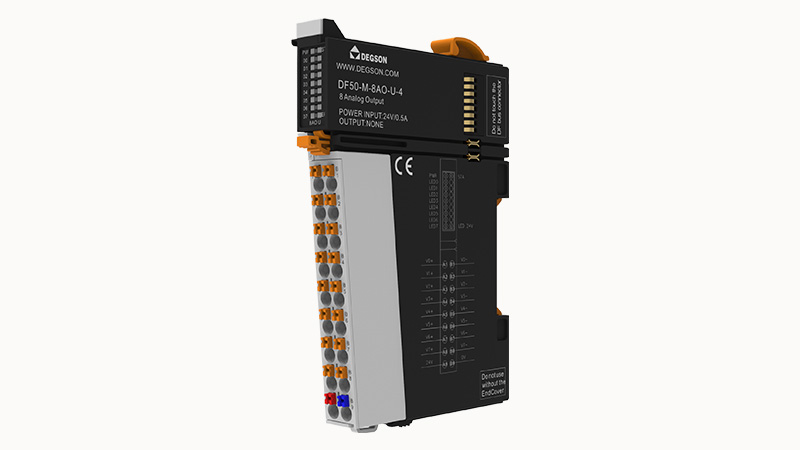

3D模型
环境要求
| 防护类型 | IP20 |
| 工作温度 | -25…60℃ |
| 存储温度 | -40…85℃ |
| 相对湿度 | 5…95%RH(⽆冷凝) |
接线参数
| 连接技术：输入端/输出端 | PUSH-IN式接线端子 |
| 剥线长度 | 8～10mm |
| 安装方式 | DIN-35型导轨 |
技术信息
| 过流保护 | Yes |
| 独立的通道使能配置 | 支持 |
| 电压输出精度(全温度范围) | ±0.5%（全量程） |
| 系统馈电流 | <120mA |
| 错误诊断 | Yes |
| 工作电压 | 24V DC +20 %/ -15 % |
| 温度系数 | ≤50ppm/K |
| 电流输出范围 | 0-20mA、4-20mA |
| 隔离方式 | 与现场层磁隔离 |
| 输入连接类型 | 2-线制 |
| 数据大小 | 16 Byte |
| 信号类型 | 单端 |
| 转换时间 | 60us/通道 |
| 订货号 | 30050002670 |
| 包装单位 | 1 |
| 最小订货量 | 1 |
| 产品重量（不含包装） | 60g |
