进线空间受限怎么办？DG246-THR回流焊PCB接线端子适配变频器紧凑布局

一、参数与标准：先看针距、电流与焊接工艺

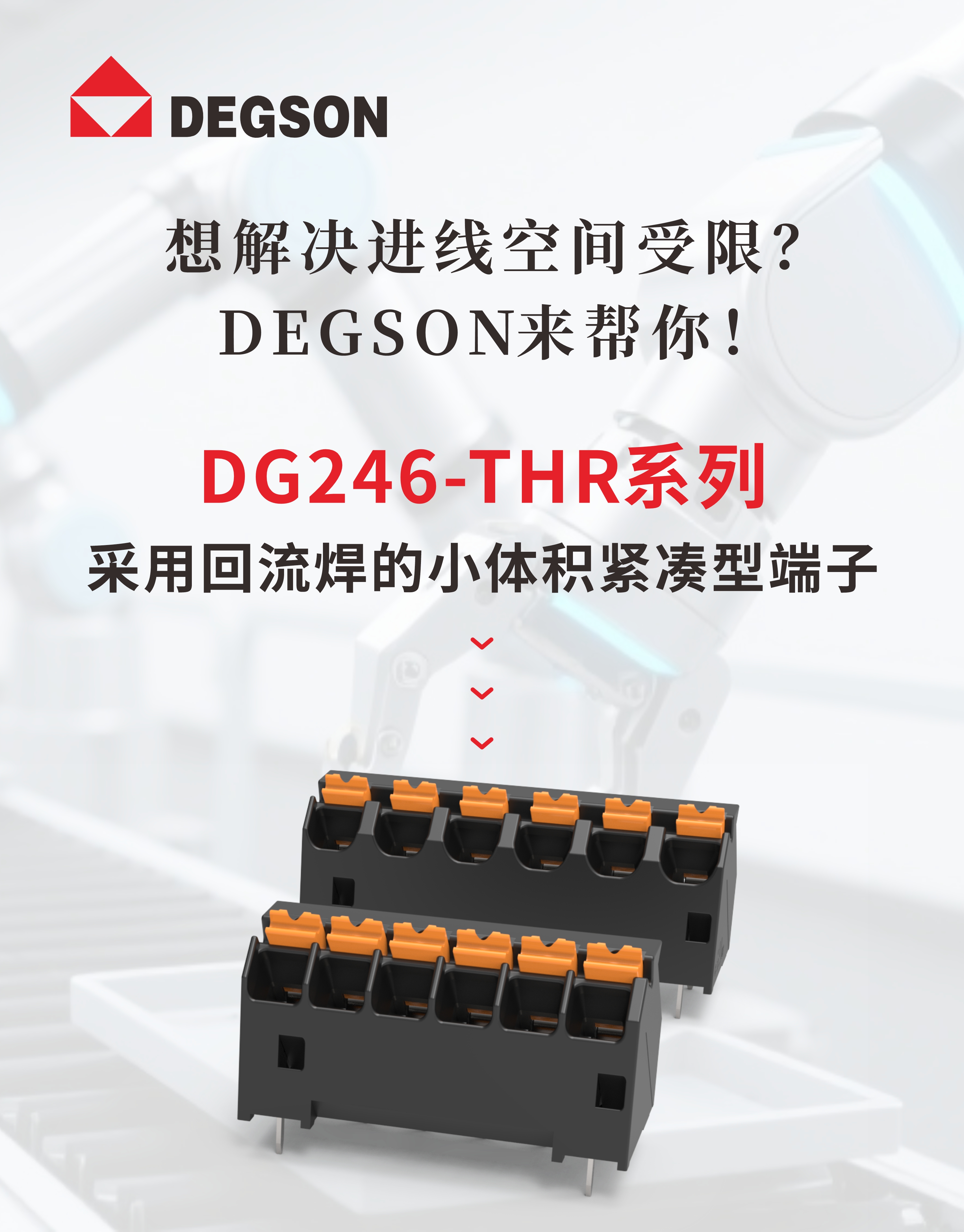

DG246-THR为PCB焊板型PUSH-IN直插弹簧接线端子，45°进线方向，双排直线针脚排列，提供2P~8P位数，黑色壳体、触点镀锡，兼容回流焊、波峰焊与手工焊三种工艺。

DG246-THR系列核心规格参数

备注：壳体采用耐高温V0阻燃材料并通过灼热丝测试，可承受回流焊高温；带冷压端头导线接入线径至1.5mm²，具体降额曲线以官网对应型号规格书为准。

二、工况适配：紧凑空间与自动化产线的连接需求

一是THR通孔回流焊，适配SMT自动化产线。

DG246-THR可随板上SMT元件一同进入回流焊炉一次焊接成型，省去后续波峰焊或手工补焊工序，减少插件人工，提升整板装配一致性与产线效率。

二是小体积紧凑结构。

产品无需额外安装与操作间隙，在变频器、智能电表等进线空间受限设备中，帮助柜内布局更整洁，释放板载空间。

三是PUSH-IN免工具接线。

45°人体工学进线口，硬线及带冷压端头软线直接插入即可导通，免螺丝刀操作，适配批量装配与现场维护。

四是抗振与阻燃兼顾。

专用夹持结构在强振动工况下保持稳固，抑制接触不良与信号中断；V0阻燃耐高温材料通过灼热丝测试，降低起火风险。

五是环保材料设计。

产品采用升级生物循环材料，单只端子碳排放降低约20%，适配企业ESG目标与欧盟碳边境调节机制（CBAM）等海外合规要求。

三、选型避坑：四个高频误区

一是回流焊与波峰焊端子不可混用，普通塑胶壳体不耐回流焊高温、易变形，必须选用标注THR、采用耐高温V0材料的型号；

二是针距与电压匹配，3.81mm对应额定电压（III/2）160V、5.08mm对应320V，按回路电压选型；

三是细多股软线建议压接冷压端头后插入，避免散丝引发接触隐患；

四是接线线径上限为1.5mm²，超出需选用更大规格系列。

四、原厂方案与引导

DG246-THR系列已在变频器、智能电表及工业自动化、新能源、智能楼宇场景落地，兼顾小体积、高效焊接与可靠连接。高松深耕工业连接器三十余年，具备完整材料、焊接与安规验证能力。如需回流焊PCB接线端子选型评估、样品测试或3D/CAD资料下载，可联系高松技术团队获取针对性方案。
