PCB接线端子怎么选型？DG271弹簧直插系列适配工控大电流场景

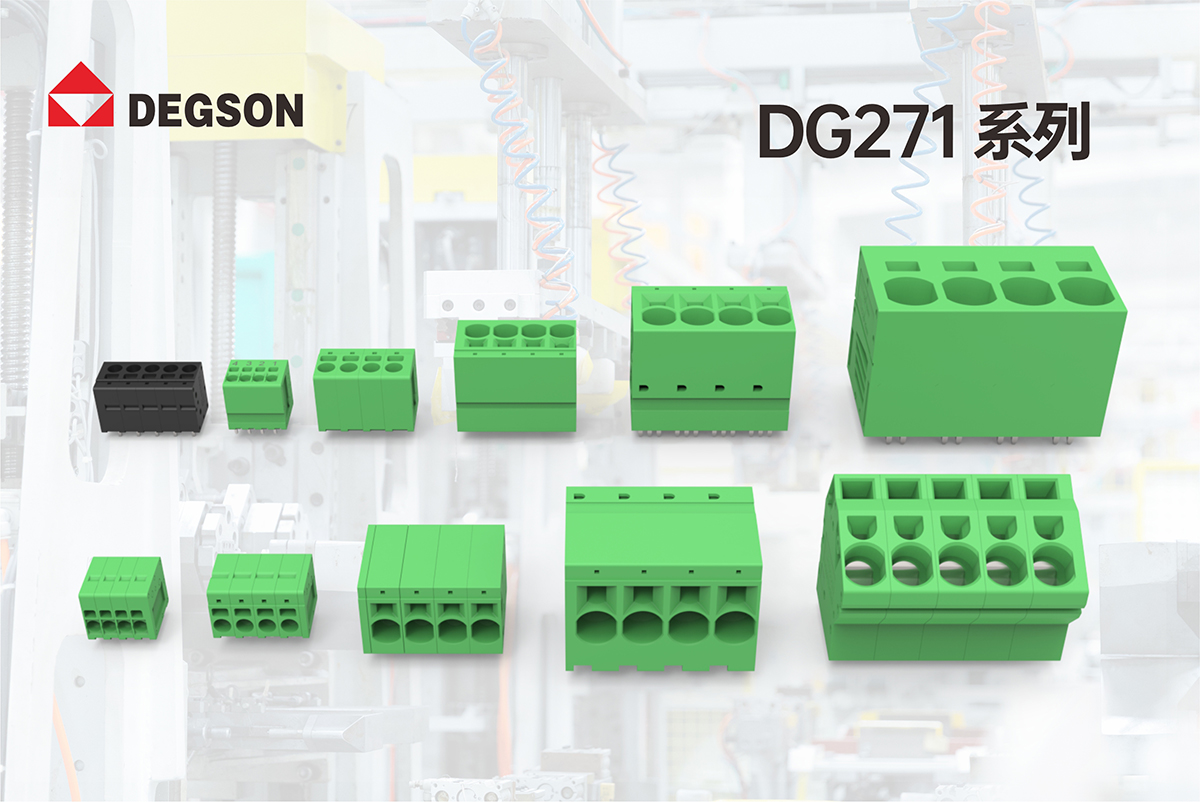

PCB接线端子怎么选型？工控设备向高功率密度迭代后，板载空间持续压缩，硬件工程师普遍面临小体积与大载流难以兼顾的矛盾。DG271系列弹簧直插PCB接线端子覆盖3.5~15.0mm针距档位，采用无螺丝直插结构，兼顾免工具快装与高安规等级，适配工控设备功率与信号回路连接需求。
一、参数与标准：选型依据先看认证
DG271为PCB焊板型弹簧直插接线端子，分R型（0°水平进线）、V型（90°垂直进线）S型（45°进线）三类，支持2P~12P模块化拼接，兼容波峰焊与手工焊。壳体采用UL94 V-0阻燃PA66，触点镀锡，工作温度-40℃~+105℃，通过UL1059、IEC 60947认证。
表1 DG271系列核心规格参数
备注：7.5mm及以上型号采用错位焊针设计，增大PCB焊盘间电气间隙与爬电距离，满足UL-C 600V安规要求。
二、工况适配：工控振动场景连接可靠性
工控设备（伺服驱动、PLC模块）运行存在持续振动，DG271弹簧夹持结构可维持稳定夹持力，抑制接触电阻上升与温升超标。R/V双进线角度适配整机壳体出线布局；侧边锁扣支持按需拼接位数，少量基础SKU即可覆盖多规格需求，精简库存、缩短交付周期。
三、选型避坑：四个高频误区
一是确认进线方向，R型水平、V型垂直，S型45°进线。选错易造成装配干涉；
二是设备高温工况须按规格书降额使用，不可满电流长期运行；
三是细多股软线推荐搭配冷压端头接入，避免散丝引发接触隐患；
四是UL-C认证项目优先选用7.5mm及以上错位焊针版本。
四、原厂方案与引导
DG271系列已在伺服驱动、PLC等工控设备场景落地，解决高密度板载大电流连接难题。DEGSON高松深耕工业连接器三十余年，拥有独立可靠性实验室，全型号通过温升、振动、高低温循环验证，生产体系符合IATF16949标准，具备完整UL、IEC认证资质。如需PCB接线端子选型评估、样品测试或资料下载，可联系高松技术团队获取针对性方案。
