精工破局 800V车载高压难题
摘要
800V高压平台渗透率已突破48.5%，充电5分钟成为标配的背后，整车高压连接器正面临温升、电弧、振动、EMC的指数级挑战。本文从四大高压应用场景切入，拆解GB/T 37133-2025等最新国标的选型逻辑，并揭秘一款额定电压1000V DC、覆盖130A~280A全电流规格的新一代车载高压连接器，如何以IP68/IP6K9K全工况防护和旋转式CPA结构，为800V平台守住高压生命线。
一、高压连接器正在经历极限压力测试
2025年，国内新能源汽车渗透率突破42.5%，800V高压平台车型在新能源车中的占比跃升至48.5%。"充电5分钟，续航200公里"已从营销话术变成用户真实体验。但鲜有人知的是，在这套高压系统背后，每一组连接器都在承受一场"极限压力测试"。一辆纯电乘用车约需30~50组高压连接器，分布在动力电池、驱动电机、车载充电机、PTC加热器等每一个高压节点。当电压从400V翻倍至800V，电流峰值可达数百安培，连接器面临的温升、电弧、振动、电磁干扰等挑战呈指数级增长。GB/T 37133-2025明确规定：高压连接系统在振动试验中瞬断时间须≤1μs，温升不得超过55K，连接器厂商必须在材料、结构、工艺上同时突破，才能守住这条"高压生命线"。
二、四个高压战场，连接器必须通关的生死局
第一，动力电池包作为整车能量中枢，其对外高压接口需承受持续的充放电冲击。GB/T 37133-2025对振动瞬断和温升的严苛要求，直接筛掉了大量技术储备不足的供应商。
第二，驱动电机系统在急加速、能量回收等工况下，电流呈现高频脉动特征。依据GB/T 18384-2020，高压连接器需满足绝缘电阻≥100MΩ，并具备高压互锁功能，确保异常断开时能在100ms内切断高压回路。
第三，快充接口随着GB/T 20234-2023新国标落地，直流快充功率向350kW以上演进。充电连接器插拔力需控制在50~80N，连接状态满足IPXXD防护等级，断开状态满足IPXXB防护等级。
第四，高压配电单元（PDU）在CTC底盘一体化趋势下，安装空间被进一步压缩，连接器的小型化与高密度集成成为刚需。
| 系统部件 | 关键技术要求 |
|---|---|
| 动力电池包 | 充放电冲击，温升≤55K |
| 驱动电机 | 高频脉动，绝缘≥100MΩ，HVIL 100ms 切断 |
| 快充接口 | 350kW+，插拔力 50~80N，IPXXD / IPXXB |
| 高压配电单元 PDU | CTC 集成，小型化高密度 |
三、选型高压连接器，整车厂在"考"什么
整车厂选型时通常围绕五大维度评估：电气安全（GB/T 37133-2025）、环境适应性（GB/T 28046-2022）、机械可靠性（QC/T 1067）、电磁兼容（IEC 62153系列）、材料阻燃（GB/T 5169.11）。2026年1月1日起，高压连接器与线束总成已正式纳入CCC强制认证目录，未获认证的产品不得出厂销售。

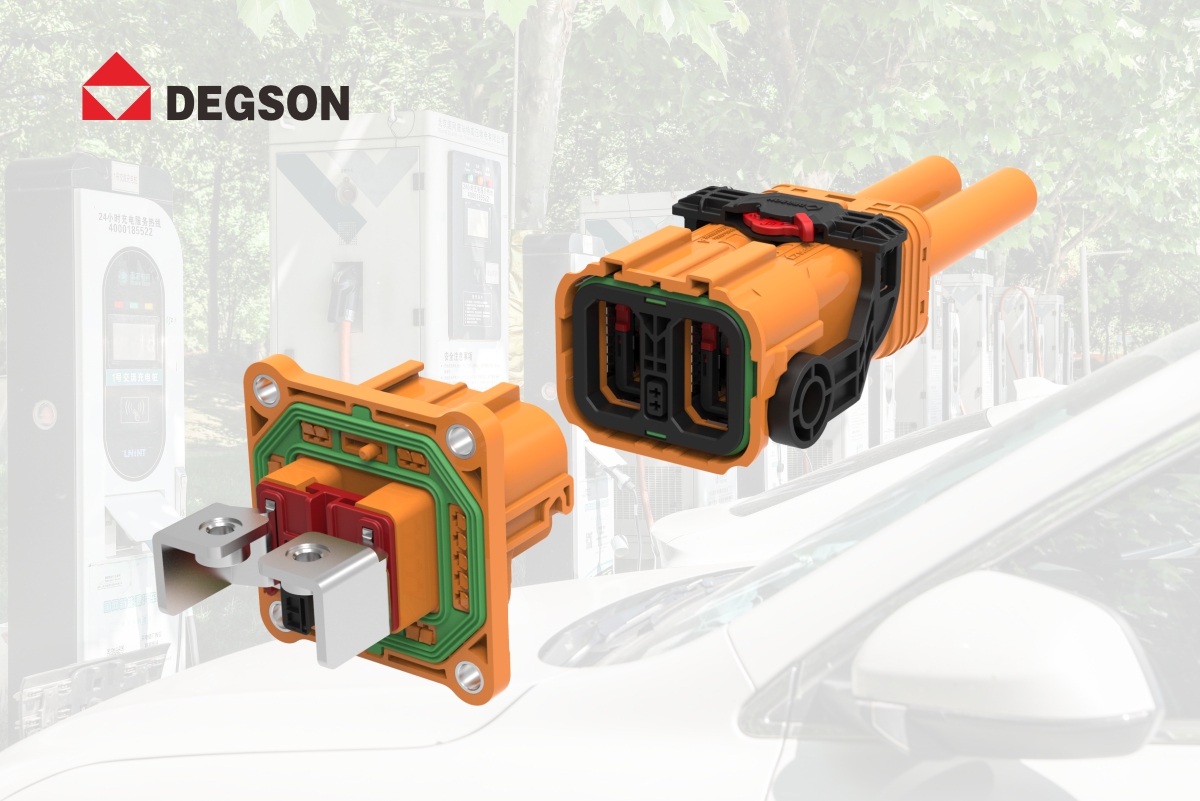

四、DEGSON高松1800系列：为800V平台"守门"的国产答案
在上述行业背景下，深耕精密连接领域三十余年的DEGSON高松，推出了面向800V及以上高压平台的1800系列车载高压连接器，为行业提供了一种经过充分验证的国产解决方案。
DEGSON高松1800系列额定电压1000V DC，适配不同线径可覆盖130A~280A全电流规格：25mm²线缆对应130A，35mm²对应200A，50mm²对应250A，70mm²最高可支持280A。这一电流覆盖范围使其能够灵活适配从乘用车到商用车的不同功率需求，无论是电池包内部连接、电机控制器接口，还是高压配电盒（PDU）的进出线，均可适用。
| 线缆截面 | 载流能力 | 典型应用 |
|---|---|---|
| 25mm² | 130A | 电池包内部/PTC |
| 35mm² | 200A | 电机控制器/OBC 输出 |
| 50mm² | 250A | PDU 进出线 |
| 70mm² | 280A | 商用车大功率快充 |
1800系列防护等级达到IP68和IP6K9K，前者确保完全防尘并可在持续浸水条件下正常工作，后者则能承受高压高温水喷射清洗。工作温度范围覆盖-40°C至+125°C，振动等级符合USCAR-2 V2要求。电气安全方面，绝缘电阻在1000V DC条件下大于200MΩ，耐电压测试通过3000V AC 60s且漏电电流小于5mA，同时标配高压互锁（HVIL）功能，可在连接器未完全对配时及时切断高压输出。
1800系列引入了多项创新设计：行业首发的旋转式CPA装置，相比传统直推式结构耐振能力更强；插孔端子增加二次锁止机构，为端子止退提供双重保障；采用对开式禁锢式后装尾盖，无需提前将尾盖穿入线缆，降低了产线漏装尾盖的损失。产品提供90°和180°两种出线角度选择，方便整车厂灵活选型。
结论
新能源汽车的高压化、智能化、集成化趋势不可阻挡。从满足GB/T 37133-2025的合规底线，到极端工况下实现零失效的可靠性上限，连接器厂商需在材料科学、精密制造、仿真验证等领域持续投入。DEGSON高松1800系列连接器的出现，是对高压平台演进需求的精准回应。对于推进800V架构开发的整车企业而言，选择一款经过充分验证、符合最新国标与CCC认证要求的高压连接器，既是对产品安全性的负责，也是对终端用户的基本承诺。
如果您的800V平台正在寻找一款额定电压1000V DC、覆盖130A~280A全电流规格，且同时满足GB/T 37133-2025、已获CCC认证的高压连接器，无论是电池包内部连接、电机控制器接口，还是PDU进出线，DEGSON高松1800系列都能提供经过充分验证的国产方案。欢迎整车厂技术团队联系DEGSON高松，获取样品、选型支持与完整认证文件包，让1800系列为您的800V平台守住高压生命线。
参考文献
[2] 国家市场监督管理总局. GB/T 18384-2020 电动汽车安全要求[S]. 北京: 中国标准出版社, 2020.
[3] 全国汽车标准化技术委员会. GB/T 20234-2023 电动汽车传导充电用连接装置[S]. 北京: 中国标准出版社, 2023.
[4] 中国汽车工程学会. T/CSAE 177-2022 电动汽车高压连接器技术条件[S]. 北京: 中国汽车工程学会, 2022.
[5] 全国汽车标准化技术委员会. GB/T 28046-2022 道路车辆 电气及电子设备的环境条件和试验[S]. 北京: 中国标准出版社, 2022.
[6] SAE International. SAE J1742: Connections for High Voltage On-Board Electrical Vehicle Wiring[S]. Warrendale: SAE International, 2020.
[7] 国家市场监督管理总局. 市场监管总局关于发布强制性产品认证目录描述的公告（2024年第50号）[Z]. 2024.
常见问题 FAQ

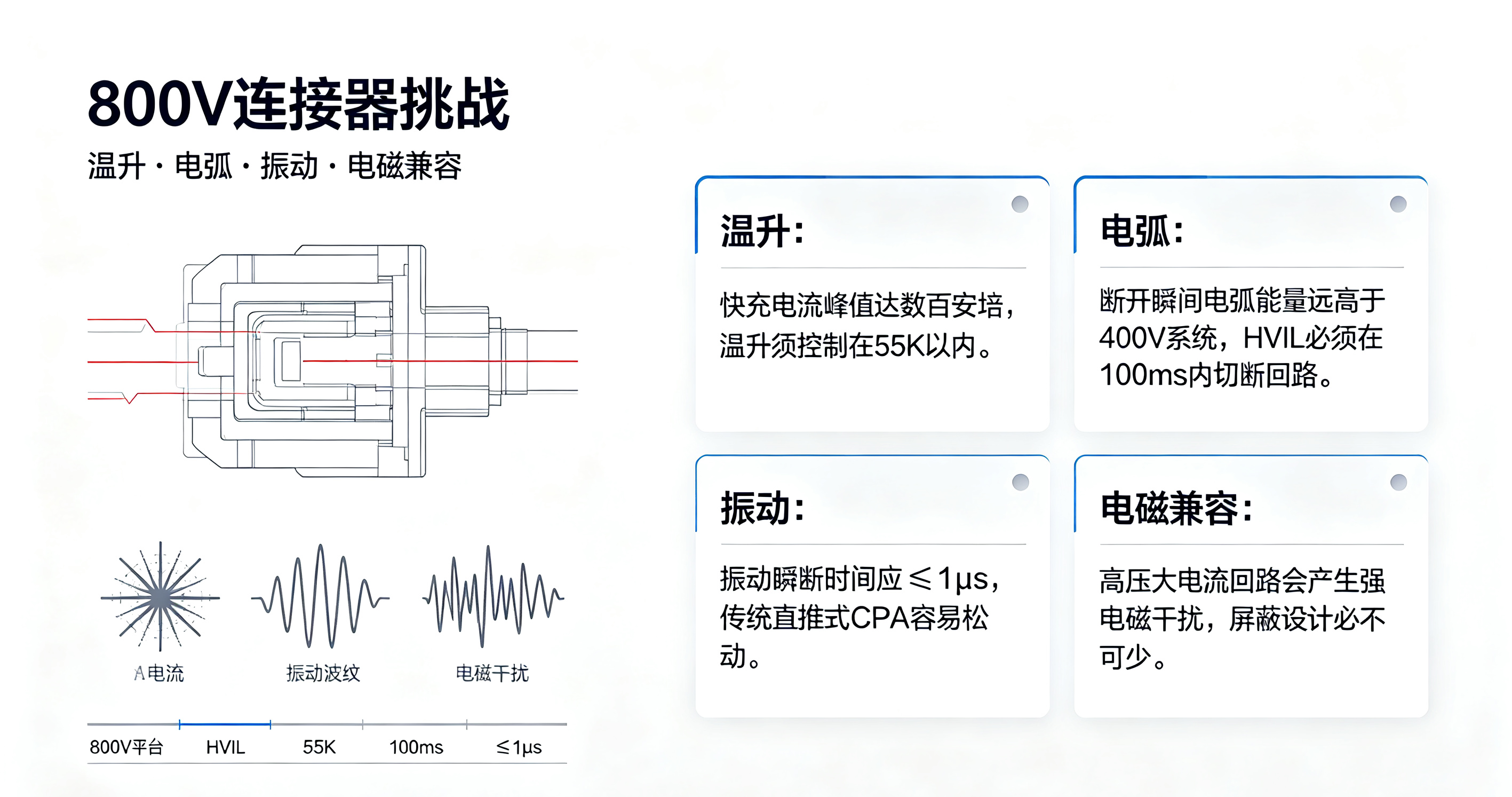

FAQ 1：800V平台相比400V，高压连接器最大的技术难点是什么？
800V下连接器要同时扛住温升、电弧、振动和EMC四重考验：快充电流峰值仍达数百安培，温升须控制在55K以内；断开瞬间电弧能量远高于400V，必须靠HVIL在100ms内切断回路；振动瞬断时间要≤1μs，传统直推式CPA容易松动；高压大电流回路还是强电磁干扰源，屏蔽设计不能省。
FAQ 2：GB/T 37133-2025对高压连接器提出了哪些新要求？选型时怎么对照？
选型时重点盯五个指标：振动瞬断≤1μs、温升≤55K、绝缘电阻≥100MΩ、3000V AC 60s耐压漏电<5mA，以及连接状态IPXXD、断开状态IPXXB的防护分级。另外2026年1月1日起高压连接器和线束总成已纳入CCC强制认证，选型时确认供应商有有效CCC证书，否则整车无法出厂销售。
FAQ 3：DEGSON高松 1800系列的旋转式CPA结构，相比传统直推式有什么优势？
传统直推式CPA的锁止力方向和振动方向一致，长期高频振动下容易微动磨损、锁止力衰减。1800系列行业首创的旋转式CPA，锁止力方向与振动方向垂直，耐振能力明显更强，再配合插孔端子的二次锁止机构，形成双重止退保障。
FAQ 4：1800系列覆盖130A~280A，如何根据我的车型选择合适的规格？
可参考配套线缆载流选型：25mm²（130A，电池包内部 / PTC）；35mm²（200A，电机控制器 / OBC 输出）；50mm²（250A，PDU 进出线）；70mm²（280A，商用车大功率快充）。选型需按整车最大持续电流预留 1.2~1.5 倍安全余量，并考虑环境温度降额；DEGSON高松可基于电压平台、峰值电流为您提供选型支持。

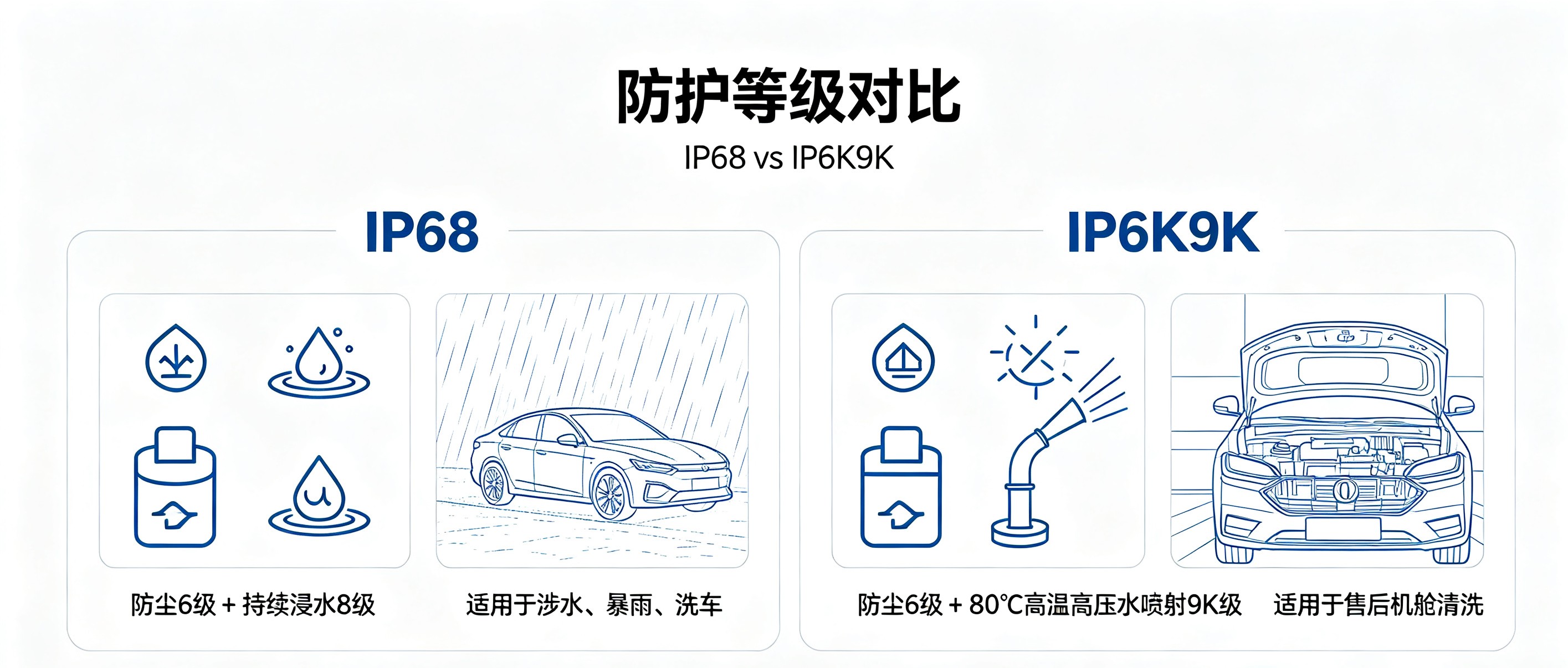

FAQ 5：IP68和IP6K9K有什么区别？为什么1800系列要同时满足？
IP68是防尘6级加持续浸水8级，应对涉水、暴雨、洗车；IP6K9K是防尘6级加80°C高温高压水喷射9K级，售后机舱清洗。传统连接器往往只满足IP67或IP68，1800系列两者同时满足，意味着从装配到终端使用全生命周期都能保持密封可靠，避免进水导致绝缘下降或短路失效。
