工业设备免工具端子选型指南（2026）：五个场景与需要核对的额定参数

本文覆盖工业自动化设备、电控柜、机器人、半导体设备和 AGV 的内部电源与信号端子选型。不适用于 450V 以上配电、32A 以上功率回路，或直接暴露的户外环境——这些场景需要相应等级的端子，且防护等级须由外壳提供，而不是由端子本身提供。

四条判据先于型号决定是否适用

螺钉端子、压线帽和缠胶带三种方式至今仍在使用，各自在下述某一条件下失效。按顺序过一遍这四条，比直接比对数据表更快。

工具依赖与节拍。

螺钉端子需要扭矩起子；若装配环节需要审核，还需逐点的扭矩记录。直插弹簧对实心导体和带管型端头的导体免除了这两项。压线帽省掉了起子，却把不确定性转移到压接质量上——压接质量取决于操作者手感，且事后难以验证，这正是它在多品种产线返工统计中频繁出现的原因。

跨操作者的一致性。

弹簧夹紧的接触力由弹簧本身提供，不随个人拧紧力度变化。当维护由现场人员而非原装配人员执行时，这条属性才是关键。

免重新剥线的可维护性。

缠胶带和压线帽在更换部件时必须剪断重剥。杠杆式端子以机械方式释放导体，因此更换风扇或门开关简化为：抬杠杆、退线、装新件、插线、压杠杆——原有剥线长度可继续使用。

免拆线测量。

若该端子是调试测试点，集成测试孔就是硬性要求而非便利功能。没有测试孔，测通断或电压就意味着松开一根带电导体。

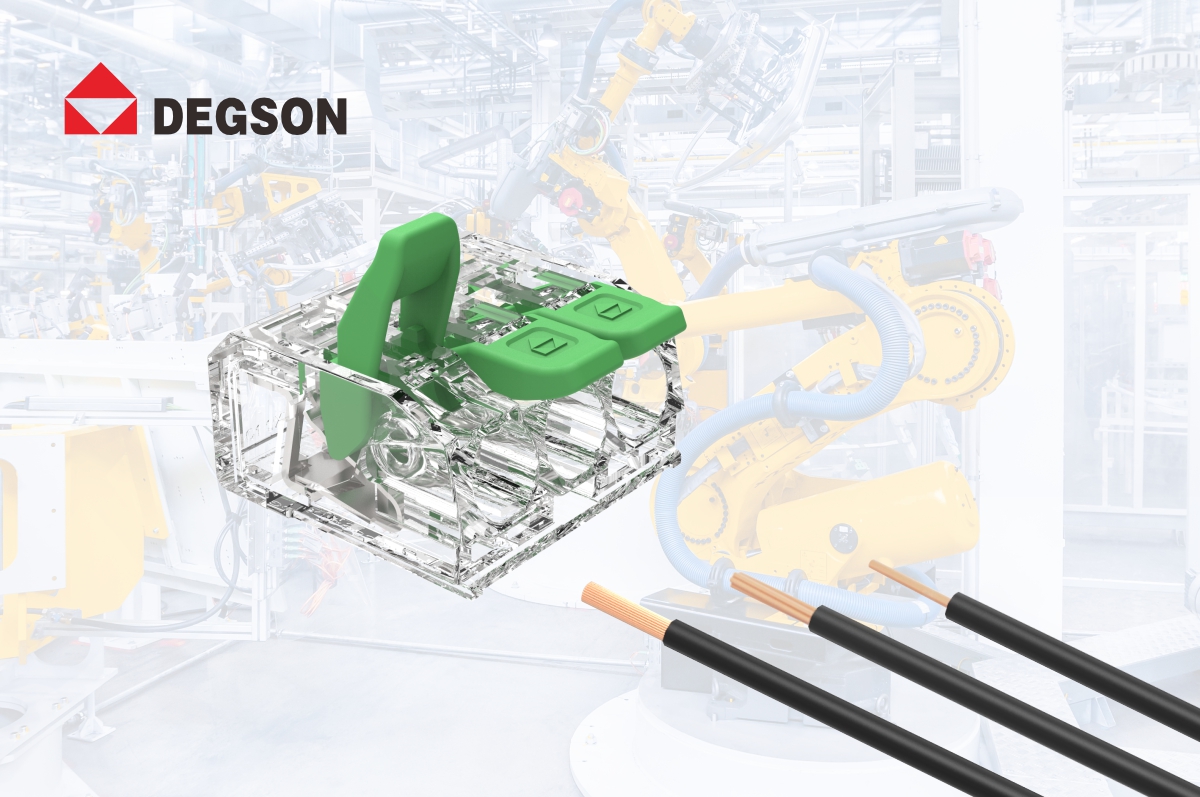

当这四条判据指向弹簧端子时，DEGSON高松 DGBSC-SG 系列在结构上满足：PUSH-IN 弹簧夹紧配可旋转操作杠杆、透明外壳可目视确认导体插入状态与剥线长度、带测试孔可免拆线打表。其额定参数与适用边界见下文参数一节。

五个工业场景及参数匹配方式

以下场景按实际约束条件分组——一致性、更换时间、空间、洁净度、极数——而非按行业划分。

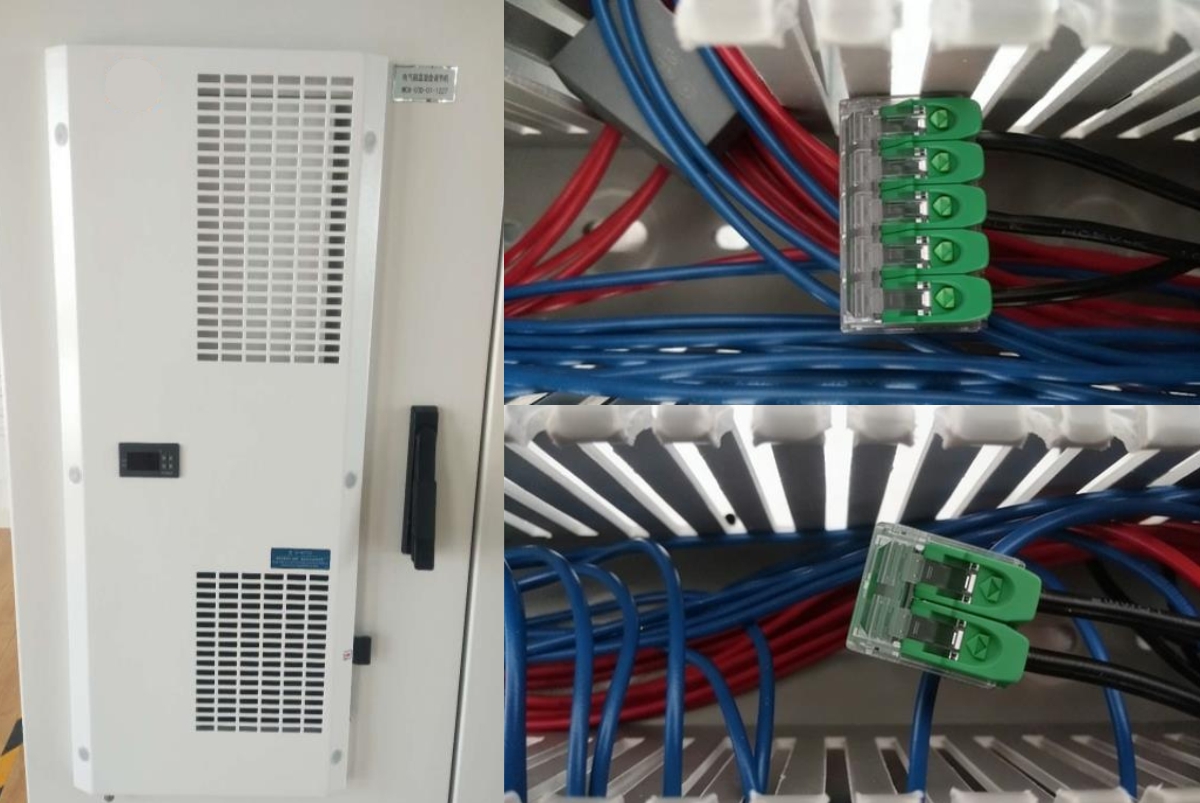

机柜空调：以一致性替代压线帽

电控柜温湿度控制器（机柜空调）普遍使用压线帽接线。压接质量取决于操作者手感，线束走向难以追溯，测试或改线都必须拆开接点。DGBSC-SG01/4 针对的正是这里的失效模式——操作者之间的不一致：夹紧力来自弹簧而非压接，透明外壳使接线状态无需拆解即可检视。

参数匹配：这类机组的风机、压缩机控制与电源回路电流通常在 10–20A，而 SG01/4 的 IEC 额定为 450V/32A（过电压类别 III、污染等级 2），留有工作裕量。2P 与 3P 配置可覆盖单相电源与信号回路。

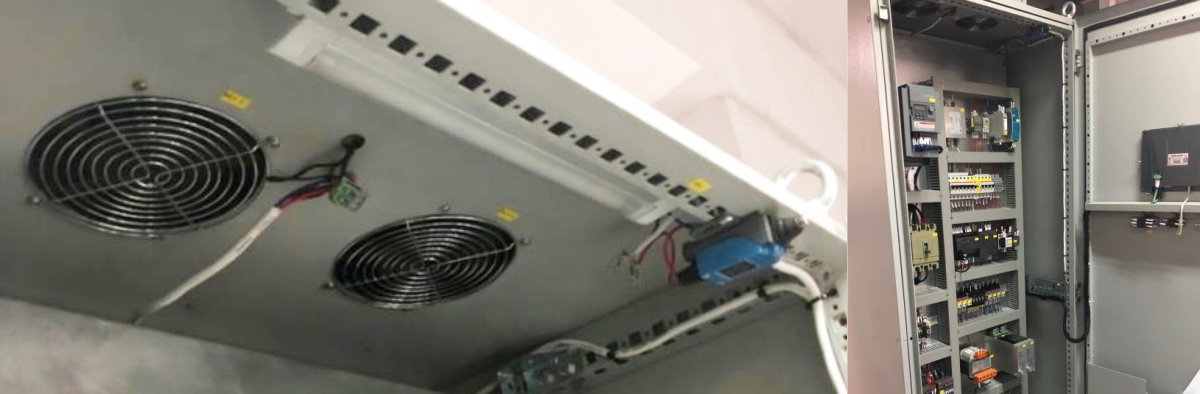

锅炉房电柜：压缩易损件的更换时间

在火管锅炉和余热锅炉电柜中，冷却风扇与门开关属于按周期更换的易损件。若采用缠胶带接线，每次更换都要剪断、重剥、重缠——耗时且每次接头质量不一。DGBSC-SG01/4-02P 的杠杆同时省去了工具和重新剥线两个步骤。

参数匹配：锅炉房兼有环境温度偏高与持续低幅振动两个条件。SG01/4 的规定温度范围为 −40 °C 至 +85 °C，并须按数据表的降容曲线取值——这个限定词在此处很重要，因为 32A 是参考条件下的数值，并非温度上限处的可用值。振动方面，弹簧夹紧维持接触力的机理不依赖螺钉的残余扭矩，而螺钉接点松动正是由扭矩衰减引起；该系列数据表未给出 IEC 60068-2-6 振动等级，若合同要求该等级，应直接向 DEGSON高松 索取，而不是由夹紧原理反推。

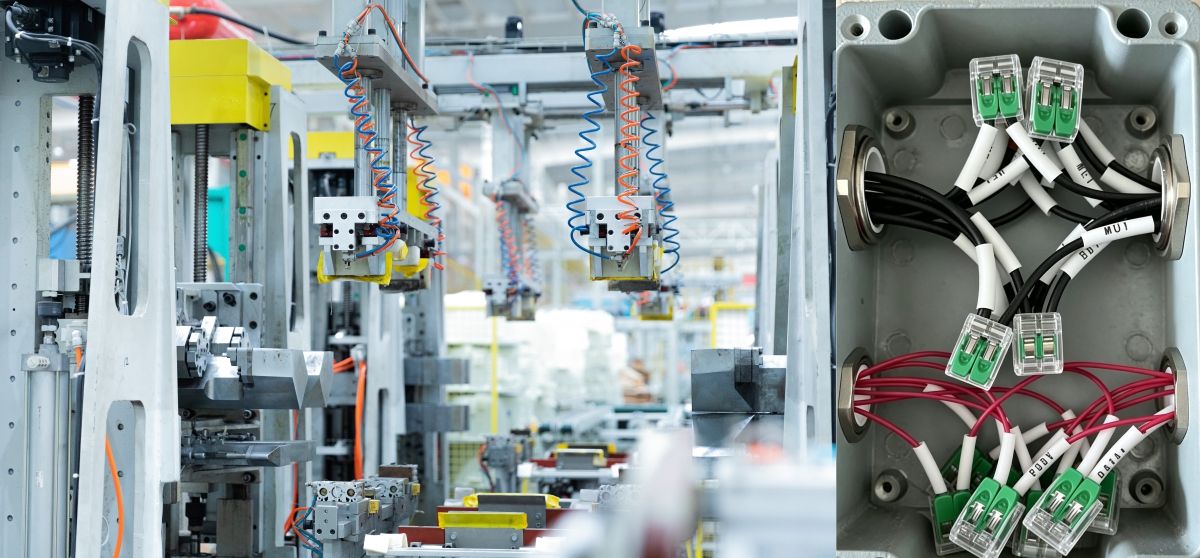

机器人变位机接线盒：把线束装进可用空间

焊接机器人变位机的电机接线盒空间有限、导体数量多，体积较大的螺钉端子在接线时相互干涉。4mm² DGBSC-SG 系列本体高度约 10.2mm，相比同规格螺钉端子降低了占用体积，32A/450V 额定可覆盖电机动力与信号连接。

参数匹配：变位机电机启动冲击电流大，选型应在连续电流基础上留 1.5–2 倍裕量——这是经验法则而非额定值，实际冲击电流应在具体电机上实测。多个 02P 并排安装可在给定宽度内容纳更多回路。需注意杠杆开启需要扫掠空间：应对照图纸确认杠杆开启包络，而非闭合状态的占位尺寸——狭窄的接线盒可能装得下端子，却容不下操作杠杆的手部动作。

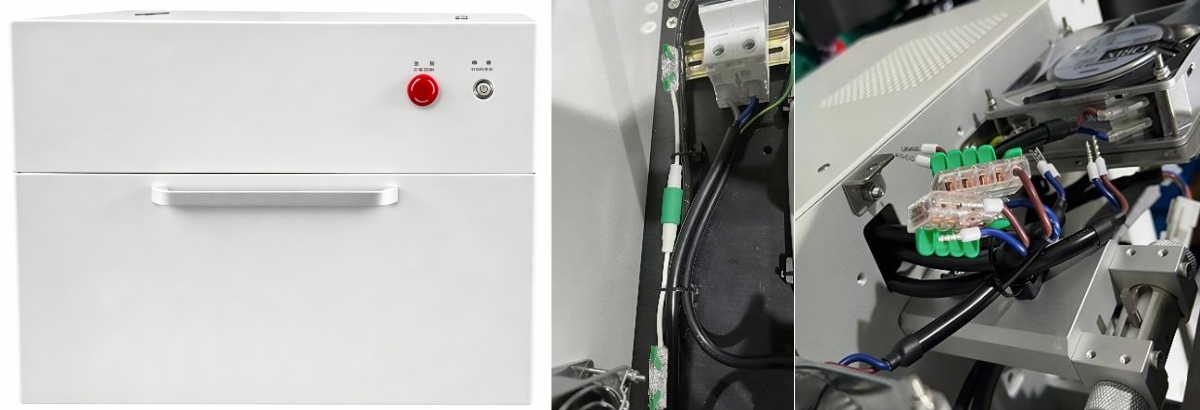

半导体量测设备：从直接焊接改为免工具接线

某台式晶圆量测激光系统原采用直接焊接，导致维护与升级不便：每次维修都要在洁净环境内动用烙铁。改用 DGBSC-SG01/4-05P 做配电、DGBSC-SG02/4-01P 接保险丝后，连接变为可维护，且腔内不再产生焊接烟气与剥线碎屑。

参数匹配：05P 配置将多回路配电合并到单个端子，同时降低端子数量与安装面积。若设备有洁净度等级要求，需确认端子材料可接受——按数据表，外壳为聚碳酸酯，触点为镀锡铜。

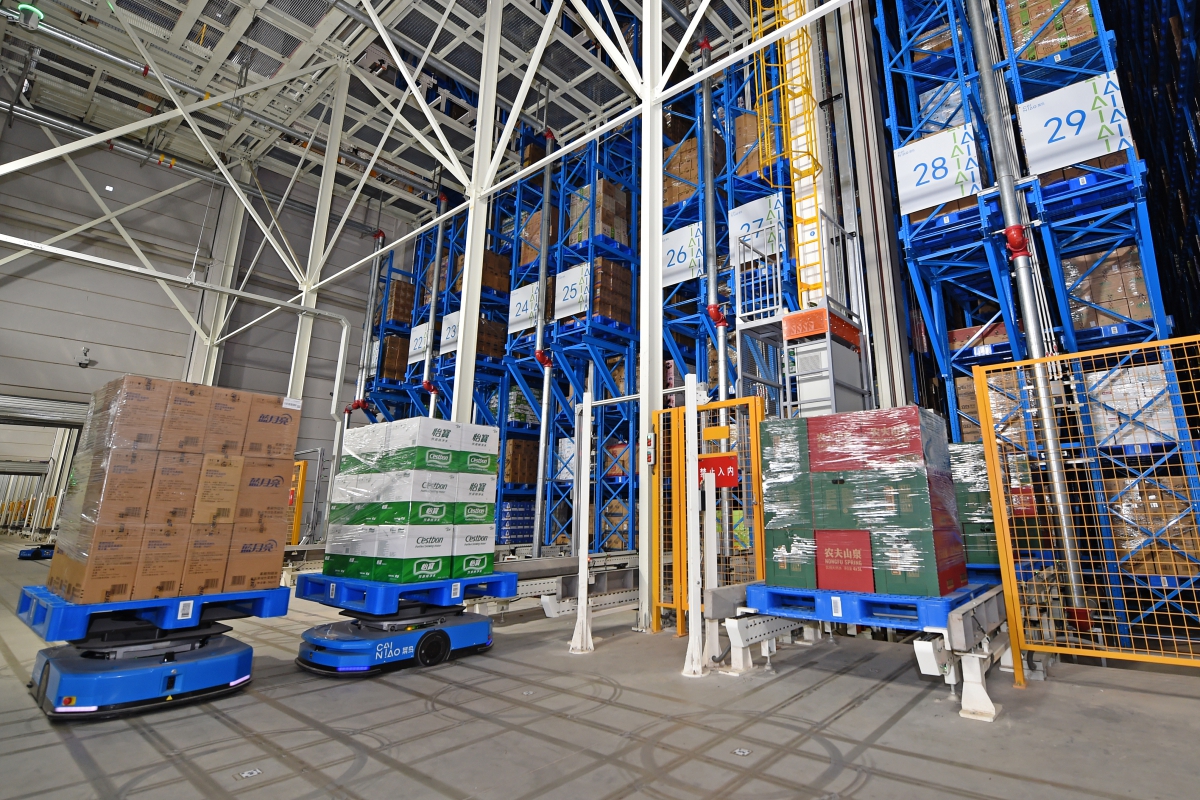

AGV：移动平台上的极数与可维护性

AGV 内部布线须同时满足可靠性、可维护性与紧凑性。DGBSC-SG01/4 提供 02P、03P、05P，可覆盖电池回路、驱动电机信号与传感器接线。免工具端接节省产线装配工时，现场人员无需携带起子即可隔离回路、更换部件。

参数匹配：AGV 电池回路电流波动范围大，应按持续放电电流加裕量选型，而非按平均电流。车内空间受限时，05P 可减少并排端子数量，这对布局和杠杆操作空间所占的总宽度都有帮助。

DGBSC-SG 系列的额定参数与认证范围

该产品适用两套额定体系，同一型号会得出不同数值——跨体系比较是本类产品最常见的规格错误。

来源：DGBSC-SG01/4 官方数据表，订货号 10050000465。

表中有三点需要仔细读。其一，IEC 的 32A 与 UL 的 20A 描述的是同一产品在两套测试体系下的结果——面向 UL 管辖市场的规格书若引用"32A"，引的是错误的数字。其二，外壳阻燃等级为 UL94 V-2，不是 V-0；这是为便于目视检查而采用透明聚碳酸酯的结果，若设备自身的防火外壳要求为 V-0，应改选 PA66 外壳的其他系列。其三，适用测试规范为 UL 1059 与 IEC 60998，而非 IEC 60947-7-1——后者管辖 DIN 导轨端子，在 PCB 端子上被频繁误引。

关于认证：DGBSC-SG 系列持有 VDE 证书 40049336 与 UL 证书 UL-US-2411668-0，两者均可在发证机构自身的记录中核验——VDE 证书查询库与 UL Product iQ。核验时应读证书上的适用范围而非系列名称：认证对应特定型号、材料与配置，不同极数或导体范围的子型号覆盖范围可能不同。若目标市场需要 UKCA、CE 或 EPD，应向 DEGSON高松 索取现行证书，不要默认全系列覆盖。

四步选型流程与不适用边界

1. 确认电气参数。

计算连续电流与工作电压，并按目标市场对应的额定体系核对——IEC III/2 下为 32A/450V，UL use group B 下为 20A/600V。存在冲击或浪涌电流的回路，应按实测值留 1.5–2 倍裕量验证。

2. 确认空间包络。

实测接线盒内可用高度与宽度。4mm² 系列高度约 10.2mm，并排安装时须预留杠杆操作空间——这个尺寸最常被漏掉，因为它不出现在闭合状态的占位尺寸中。

3. 确认极数与导体范围。

按回路数选择 2P/3P/5P，核实实际导体截面在 0.2–4mm² 内。软线加装管型端头，剥线长度控制在 12mm：过长会使裸铜露出夹紧区外，过短则接触不到触点。

4. 确认认证与环境。

核对覆盖该确切订货号、面向目标市场的证书。高温、高湿或腐蚀性气氛需单独确认材料适应性；在高环境温度下起作用的是降容曲线，而不是标称电流。

不适用边界：

超过 32A 或 450V 的回路、直接暴露的户外安装、强化学腐蚀环境。这些情况应选用更高额定的端子、高压端子，或自带防护等级的连接器——并注意 PCB 端子的防护等级来自设备外壳，而非端子本身。

常见问题

Q1：弹簧端子的长期接触可靠性与螺钉端子相比如何？

两者的机理差异恰在关键处。弹簧端子的接触力由弹簧维持，不依赖装配时施加的扭矩，因此不受操作者差异影响，也不受热循环与振动下扭矩逐渐衰减的影响——而扭矩衰减正是螺钉接点松动的原因。这是结构层面的论证，不是实测结论：全寿命周期的接触电阻对比数据应取自制造商针对具体订货号、按 UL 1059 与 IEC 60998 相应条款出具的测试报告。实际使用中，对大电流回路定期做红外测温抽检，对两种端子都是可行的检查手段。

Q2：DGBSC-SG 系列能否直接替换现有 PCB 上的螺钉端子？

取决于三件事：间距、固定方式和引脚布局。SG01/4 为 5.6mm 间距、有固定的引脚排列；若与现有型号一致，可直接替换。若不一致，则需修改 PCB 焊盘或安装孔设计。替换前应向 DEGSON高松 索取目标订货号的尺寸图与推荐焊盘图，与现有图纸比对。对已量产设备，应先做小批量试装并验证温升，再全面切换——在这一阶段最可能暴露的约束，是整机装配后杠杆的操作空间。
