伺服系统连接选型指南：功率、信号、数据与电机端接口的匹配方法（2026）

伺服连接器选型应按四类接口分别判断——功率传输、信号传输、数据通信、电机端连接，因为四者的制约参数各不相同。功率受额定电流、导体截面积与温升制约；信号受屏蔽端接方式与接触电阻制约；数据受协议与引脚定义制约；电机端受防护等级与振动表现制约。用同一个连接器族覆盖全部四类，是现场失效最常见的来源。

闭环反馈使连接成为可靠性瓶颈

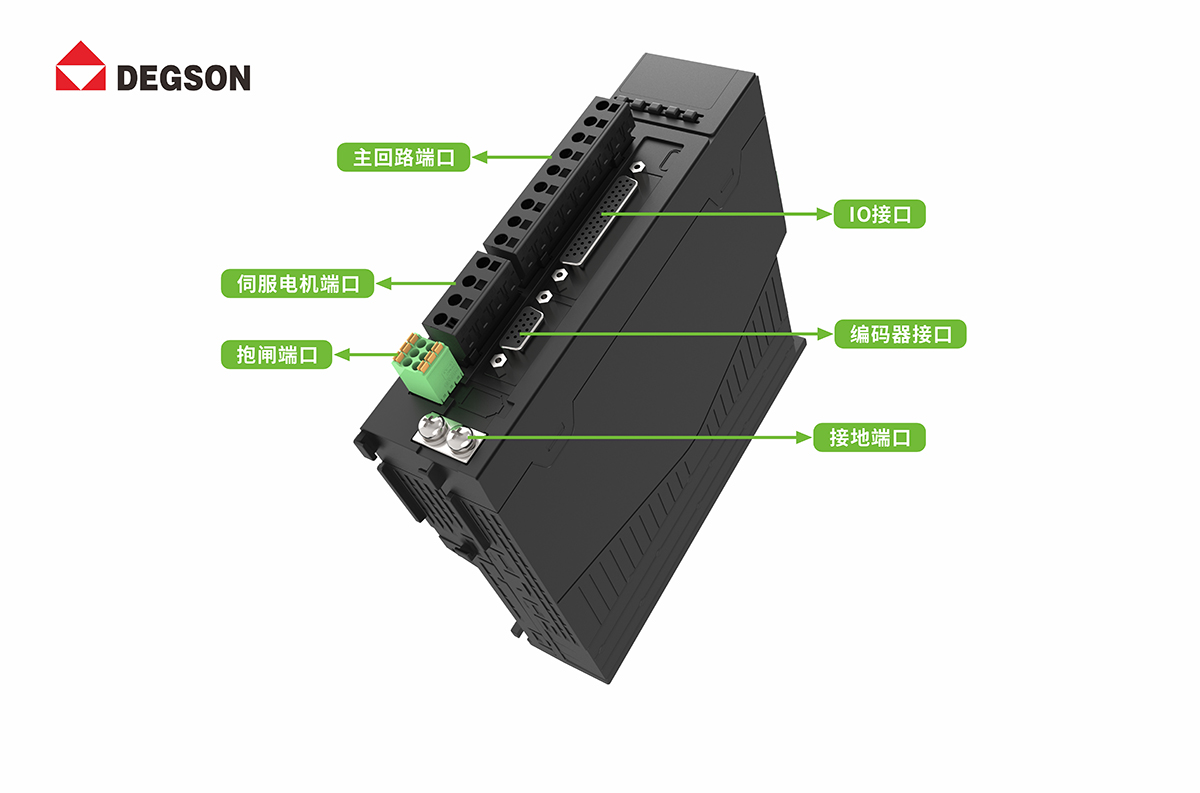

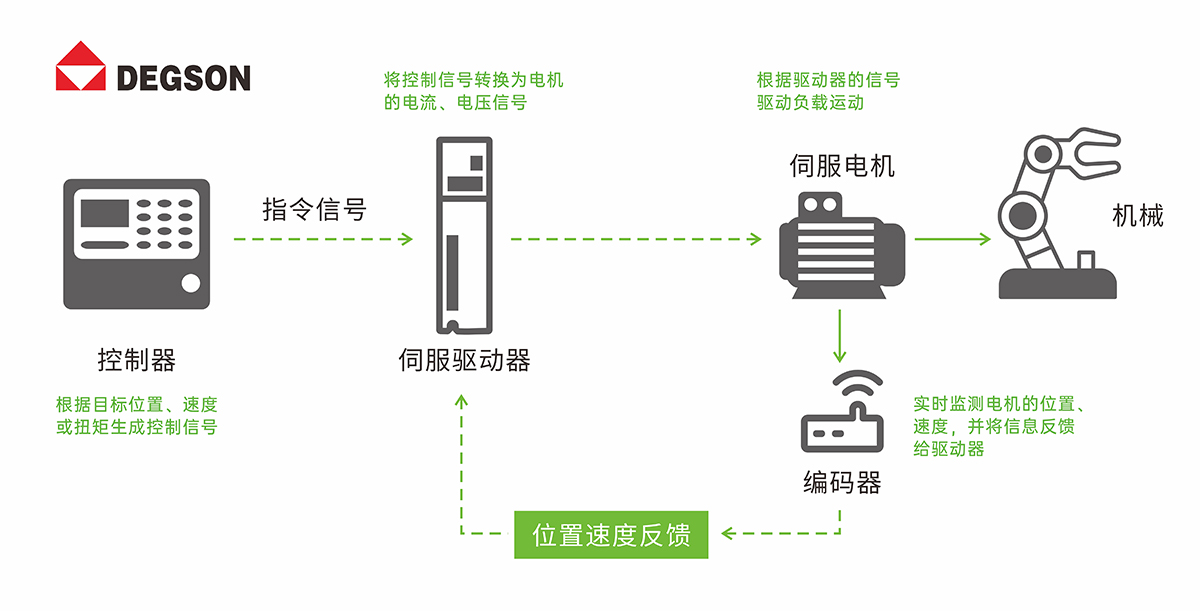

伺服系统区别于普通传动的核心是闭环控制。控制器发出指令，驱动器放大，电机执行，编码器回传位置与速度以修正偏差。这条回路中每一个环节都通过连接器抵达下一环节——这正是连接质量往往表现为控制质量问题、而非表现为明显电气故障的原因。

伺服调试中反复出现三类失效路径。一是反馈失真：编码器输出为低电压差分信号，接触电阻上升或屏蔽端接不完整，都可能让干扰降低定位精度或引入轨迹偏差。二是功率回路劣化：接触不良抬高压降，高负载下可能表现为驱动器欠压故障或失步。三是电磁干扰引发误动作：驱动器、变频器与焊接设备同柜时，屏蔽搭接不规范可能产生驱动器误报警。

以上是可能的失效路径，而非必然结果——是否出现，取决于线缆结构、屏蔽搭接、接地拓扑以及驱动器自身的抗扰度等级。振动、温度循环、粉尘与切削液同样会加速触点老化，由此产生的间歇性故障通常最难诊断，因为它们在静态台架上不复现。

四类接口对应四套判据

功率传输

由载流能力与其所端接的导体共同决定。应按具体订货号的数据表，结合导体截面积、环境温度与降容曲线读取额定电流，而不是按间距推断。间距变大通常伴随触点与导体范围变大，但间距本身不是电流额定值；仅按间距选型，可能与实际需求相差整整一个额定档次。此外，IEC 与 UL 是两套独立体系、不可换算：同一零件在两套体系下数值可能不同，UL 还会按使用组进一步细分。

信号传输

是密度与抗扰度的平衡。双排紧凑本体与直插端接节省盘面空间和接线工时，侧向自锁抵抗振动松脱。对编码器一类信号而言，屏蔽的端接方式比屏蔽覆盖率更关键：360° 壳体只有在连接器侧与驱动器侧均实现线缆屏蔽层的周向搭接时才有效。360° 结构配上辫式接地线，得不到 360° 的效果。

数据通信

由协议一致性而非连接器机械结构决定。EtherCAT、PROFINET 等工业以太网普遍采用 RJ45，但接口形式通用并不等于互操作性成立——引脚定义、屏蔽做法、线缆类别与机械尺寸仍需在两端设备上逐项核对。USB 适用于实验室与测试台数据交互，而非柜内长期链路。

电机端连接

同时面对最宽的应力组合：防护、振动与电机电磁辐射。防护等级遵循 IEC 60529，且 IP 等级仅对规定的插合状态成立——配错格兰头或未插合的 IP67 零件，并不构成 IP67 连接。振动性能同样应引用 IEC 60068-2-6 的试验等级，而不是定性断言。

行业条件改变判据的优先级

工业机器人关节空间受限且持续振动。末端轴倾向紧凑密封型；近端大功率关节需要更大导体范围与耐反复运动的锁扣形式。应连同线缆的弯曲半径与耐挠曲寿命一起核对——机器人拖链中通常是线缆先失效。

数控机床的主导应力是主轴电流与切削液环境。决定实际上限的是端子温升而不只是标称额定值；密封件还须针对具体冷却液的化学性质与清洗方式核对，因为部分液体会侵蚀能通过清水防护试验的弹性体。

3C 电子制造中，微米级定位使编码器信号完整性成为约束条件，紧凑本体与直插端接则应对密度要求。

新能源装备连续运行且变流器密集，屏蔽搭接与接地拓扑成为决定因素。密封需求随安装位置变化——封闭柜内与外露机架不应采用同一 IP 等级，全线指定 IP67 只增加成本、不增加可靠性。

医疗设备中，D-SUB 等标准化接口有利于可维护性与集成布线，但最终选型由适用的设备标准及其风险管理文档约束。

连接器规格覆盖不到的适用边界

数据表描述的是规定试验条件下的元件。以下边界应在选型记录中明确写出：

额定值按订货号成立，不按系列成立。

同一产品族内不同间距与极数的导体范围、额定电流与额定电压均不同，系列级数值不能套用到具体订货号。

IEC 与 UL 数值并存且不同。

应同时记录，并注明 UL 使用组，而不是取其中较高者。

IP 等级适用于插合且正确装配的状态，

须配规定密封件与线缆外径，依据 IEC 60529。

屏蔽效果是系统属性，

由连接器、线缆、端接方式、接地与柜内布局共同决定。

连接器选型不能替代整机验证

——线缆、热设计、机械寿命、EMC 与功能安全仍须在机器层面评估。

协议、编码器类型与引脚定义必须在驱动器侧与电机侧双向确认，

因为同一连接器壳体在不同厂商间会配以互不兼容的引脚排列。

DEGSON高松 各系列符合的条件

在以上四类接口收敛需求之后，以下 DEGSON高松 产品族可作为对应条件下的候选。下列参数取自官方产品页，具体订货号仍应以现行数据表为准。

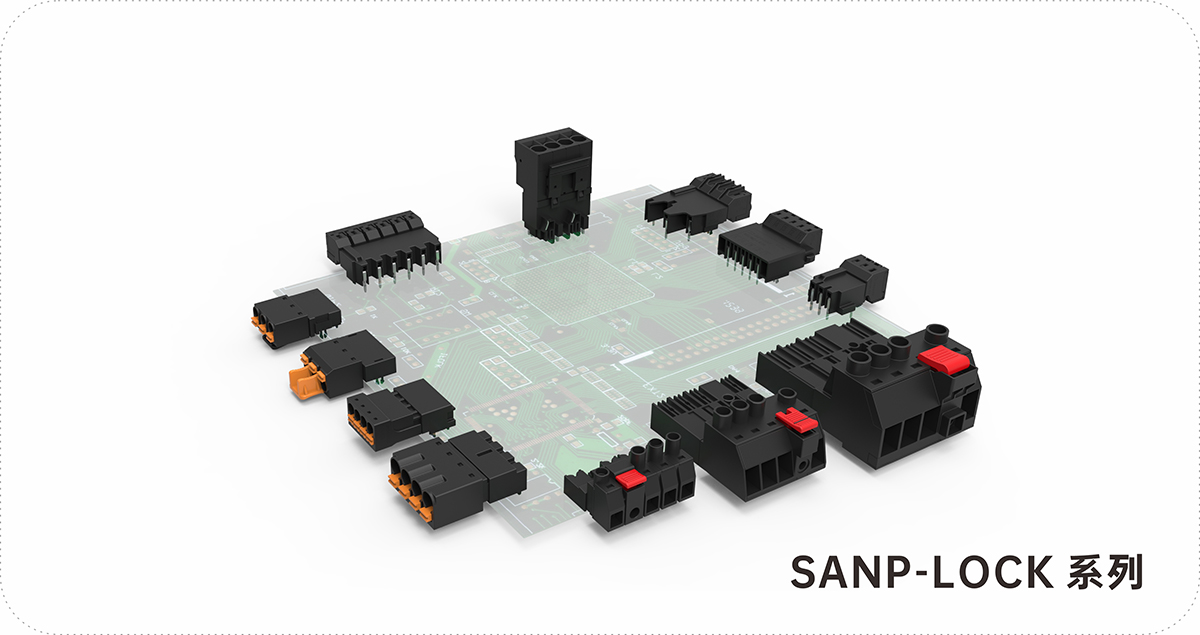

直插弹簧端接配自锁扣，公开发布两个间距：

两者均按 IEC 61984 / UL 1059 测试，PA66 UL94 V-0 外壳、铜合金镀锡触点，−40℃~105℃（按降容曲线）。该系列适用于 25A 以内的插拔式功率连接。若某伺服轴电流超出此范围，插拔形式已不再是正确答案：DG271V-10.0 提供 IEC 76A/1000V、UL 300V/70A，导体 0.2–16mm²（20–4AWG），间距 10.0mm，标准 IEC 60947 / UL 1059——但它是焊板式直插弹簧端子、不可插拔，载流能力与现场可维护性之间的取舍应当是有意识的决定。

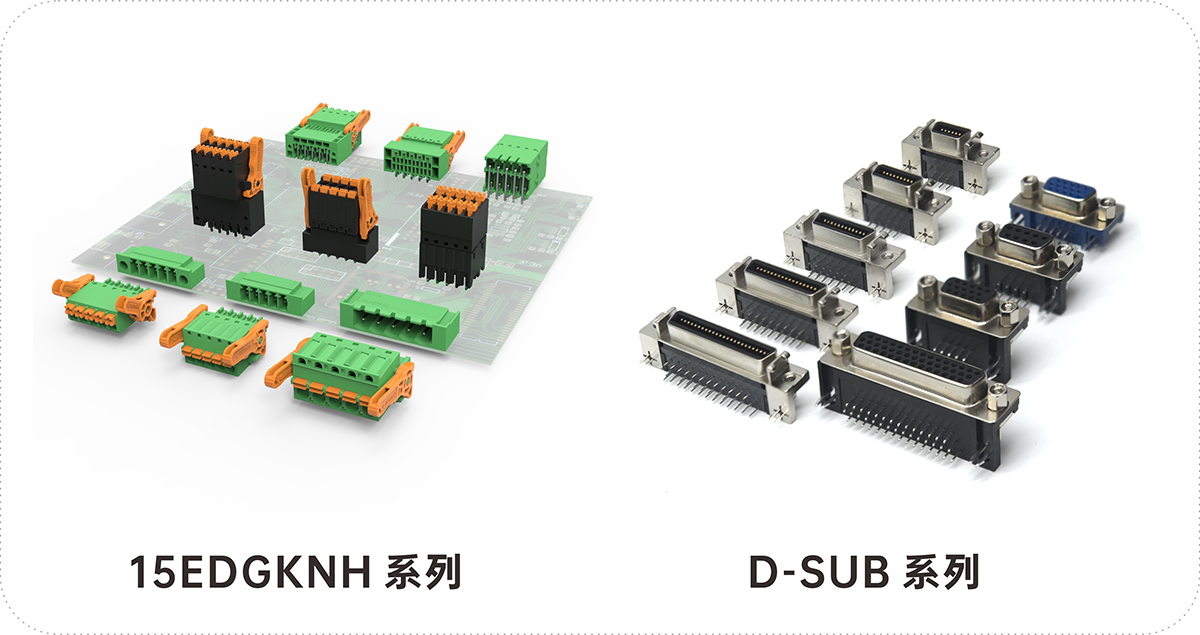

15EDGKNH-3.5 为 3.5mm 间距双排插拔式 PCB 连接器，直插弹簧端接，4–40 极，IEC 额定 9.5A/250V、UL 额定 8A/300V，导体 0.2–1.5mm²（26–16AWG），−40℃~105℃，PA66 UL94 V-0 外壳，按 IEC 61984 / UL 1059 测试，具 UL 与 VDE 标志。DEGSON高松 提供的证书编号为 UL E228872 与 VDE 40045517；两个登记库均为动态查询系统，发布前请通过 UL Product iQ 与 VDE 证书查询入口直接核验，不要仅依据引用的编号。D-SUB 系列提供板端与线端、直座与弯座变体，适用于仪器仪表的集成布线。

已验证示例——15EDGKNH-3.5 温升试验。

15EDGKNH-3.5-12P 插头配 15EDGRHC-3.5-12P 母座，按 IEC 61984:2009 试验，每极加载 8A，导体为 0.75mm² 实心线，环境温度 40.4℃。抽测各极实测导体最高温度分别为 78.3℃、90.5℃、89.1℃，材料上限 110℃，判定合格；试验电流、导体截面积与环境温度均已写明（记录日期 2018-04-04）。请注意适用范围：该结果仅对上述极数、导体截面积与环境温度成立。极数增加、导体变细或柜内温度更高，都需各自重新核算降容，因此应按设计中实际使用的订货号索取报告，而不是把该数值套用到全系列。

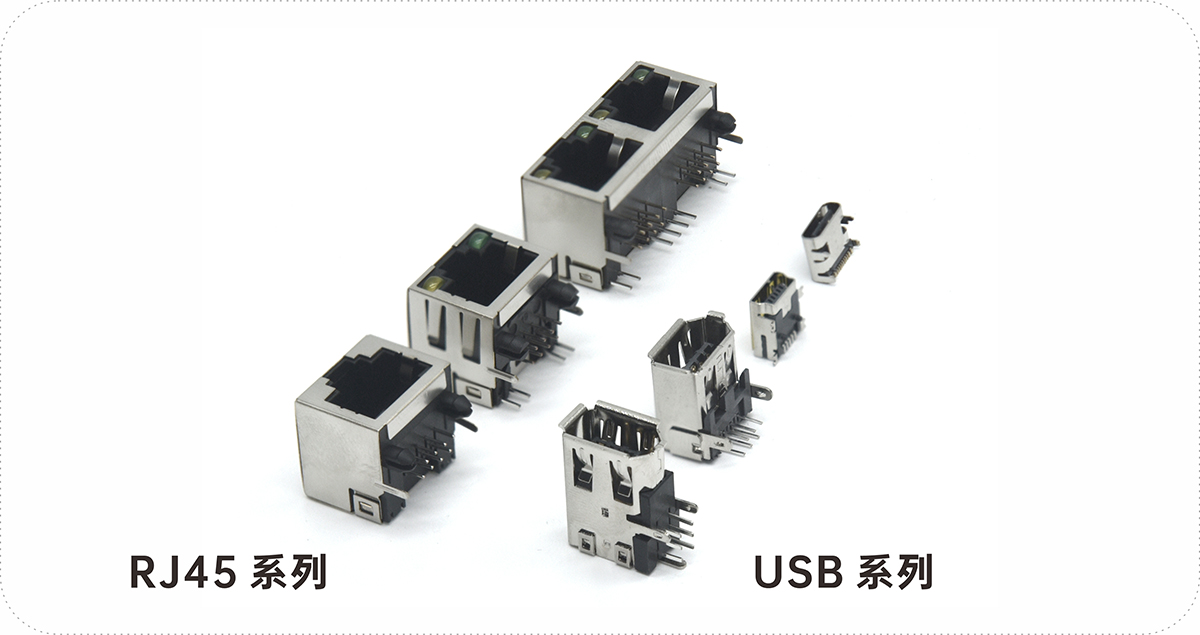

RJ45 系列为以太网伺服网络提供锁扣防脱；如前所述，应在两端设备上核对协议、引脚定义与线缆类别，而不是把接口形式当作充分条件。USB 系列覆盖测试与实验室数据交互。

电机端——DGFA 与 M23。

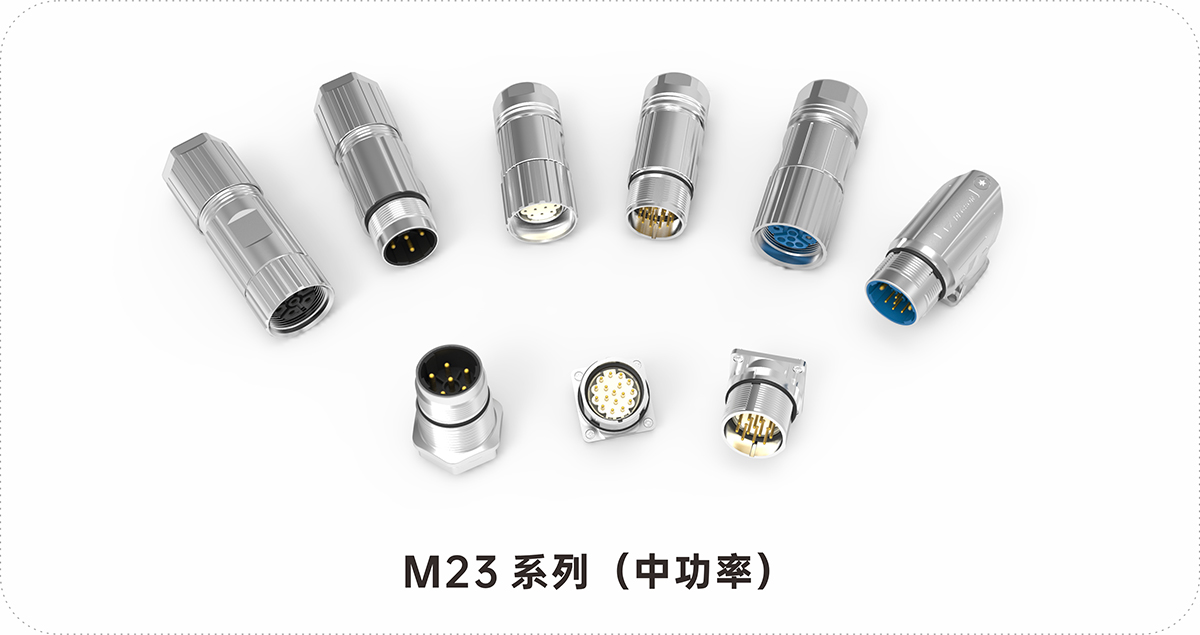

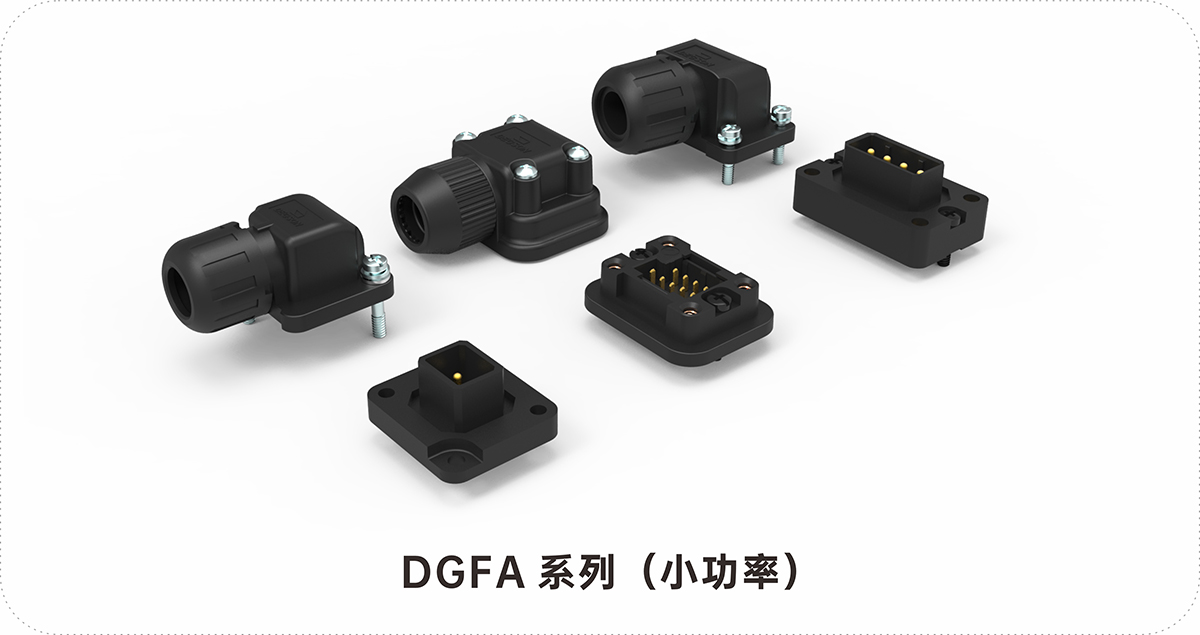

DGFA 伺服连接器系列覆盖小功率电机端连接，公开型号包括 DGFA-S-A（插座）、DGFA-S-B（插头）与 DGFA 等变体，配置涵盖 2 芯抱闸、4 芯电源、2+4 混合与 7/9 芯信号，适用于机器人末端与组装设备。M23 电机连接器系列面向中功率电机，配置包括 5+PE 电源、12/17 芯信号与 5+3+PE 混合。

两个系列的防护等级、屏蔽结构与振动等级均按订货号规定，且未在分类页公示，因此在锁定规格前应索取对应零件的数据表与 IEC 60529 / IEC 60068-2-6 测试范围。这正是前文那条边界的具体体现：电机端的额定值由订货号及其测试条件确立，而不是由系列名称确立。

从候选到设计导入，可前往 DEGSON高松 官网浏览对应系列，各产品页均提供数据表、3D STP 与 CAD DXF 下载。伺服项目建议按具体订货号索取 IEC 61984 / UL 1059 测试报告与温升数据，并申请样品，在自有驱动器、线缆与接地方案上验证后再确定设计。

常见问题 FAQ

Q1：机柜改造后编码器反馈出现噪声，是连接器的问题吗？

不一定，建议先查搭接再换件。编码器线传输低电压差分信号，常见原因是屏蔽路径中断、周向搭接被辫式接地线取代，或改造引入了接地环路。请先确认屏蔽层按驱动器手册要求在两端搭接、与变流器输出线保持间距，并测量接触电阻，再判断是否为连接器故障。

Q2：伺服设备是否需要全线采用 IP67 连接器？

通常不需要。IP 等级依据 IEC 60529，仅对插合且正确装配的状态成立；对密封柜内的连接指定 IP67 只增加成本、不增加防护。应在暴露条件确实需要时才采用——冷却液、冲洗、粉尘或户外安装——并针对实际液体与清洗方式核对密封材料，因为通过清水防护试验的零件未必耐受特定切削液。
