DEGSON高松 EBI信号转接线束与集成面板：为电摩打造"集成化、防错、全气候"的信号连接新标杆

当一位骑手拧动智能电动摩托车的油门把手，霍尔传感器将扭矩信号传递给控制器；当刹车把手被捏下，断电信号在毫秒之间切断电机输出；当仪表盘亮起，速度、电量、故障码等数据通过纤细的导线实时刷新。电动两轮车从"能跑就行"进化到"智能出行"，信号连接的可靠性直接决定了骑行安全与用户体验。可当整车厂工程师把油门、刹车、仪表、照明、BMS通信等十几路信号通道铺在同一张线束图上时，一个反复出现的难题摆在面前——这么多信号接口，如何在车把和车架的有限空间内实现集中管理、快速装配、防呆插接和全天候防护？我们把目光聚焦到DEGSON高松 EBI系列信号连接方案——EBI信号转接线束与EBI信号集成面板的配对组合，一套专为EBIKE信号连接场景打造的一体化解决方案。

一、EBI信号连接方案的典型应用场景

场景一：智能电摩车把区域的信号集中枢纽

在中高端智能电动摩托车的车把区域，集中了多路信号通道：油门信号、刹车断电信号、仪表数据、大灯/转向灯控制、ABS传感器、T-BOX通信等。传统方案往往每路信号配备一个独立连接器，导致车把内部线束缠绕杂乱，不仅占用宝贵空间，还增加了装配时间和故障点。DEGSON高松 EBI信号集成面板采用多通道集中安装设计，将多个信号接口集成在一块面板上，固定于车把或车架的指定位置；配合EBI信号转接线束，实现"面板端集中输出、设备端分布连接"的整洁布局。无论是产线装配还是售后维修，操作人员只需对准面板上的防呆接口插入即可，大幅提升装配效率和维修便利性。

场景二：换电车辆的BMS信号快速交互

换电模式日益普及，每一次换电都意味着电池包与车体之间的信号连接需要快速断开和恢复。换电柜需要通过BMS信号引脚即时读取电池的SOC（剩余电量）、SOH（健康状态）、温度等数据，以判断这块电池能否进入下一轮循环。传统方案中BMS信号线往往与电源线分开连接，需要多步操作且容易漏接。DEGSON高松 EBI信号转接线束采用快速直插拔结构，插合即完成信号连接，配合集成面板的集中安装，使换电操作更加简便高效。其IP67的防护等级（对插状态）也确保在换电柜的潮湿、粉尘环境中信号连接依然稳定。

场景三：共享与外卖车队的高可靠信号连接

共享电单车和外卖电动摩托车的使用频率极高，且面临粗暴使用：车把反复转向导致线束摩擦，雨水侵入导致接口氧化，频繁维护拆卸导致连接器磨损。一旦信号连接出现接触不良，轻则仪表显示异常、故障码频发，重则刹车断电信号丢失、油门信号中断——直接影响骑行安全。DEGSON高松 EBI信号连接方案以IP67对插防护、-40°C至+105°C宽温工作范围、48小时中性盐雾测试认证，为车队全天候运营提供可靠保障。其机械寿命≥200次，配合20~50N的合理拔出力，既保证行驶震动中不会意外松脱，又便于维修人员快速拆卸。

二、谁更需要DEGSON高松 EBI信号连接方案？它解决了什么痛点？

每一位电摩整车厂的线束工程师和结构工程师，都经历过这样的两难：车把区域空间寸土寸金，却要容纳油门、刹车、仪表、照明、传感器等十几路信号连接器；传统分散式连接器导致线束杂乱、折弯半径不足、相互干扰，装配时需要逐一 对准插接，产线效率低下；更令人头疼的是，普通信号连接器往往缺乏防呆设计，工人在快节奏的装配节奏中很容易将接口插错——轻则信号异常，重则烧毁控制器或仪表。这种"简单错误"在量产中造成的返工成本，往往远超连接器本身的价值。

售后端的痛点同样突出：当车辆出现仪表不显示、刹车断电失灵、油门无响应等问题时，维修人员需要在缠绕的线束中逐一排查每个连接器。进水后的触点氧化、插头松动、线缆磨损——每一处都可能是故障源头。在东南亚雨季、北方严冬、沿海高盐雾等极端环境中，防护等级不足的信号连接器往往在保修期内就出现接触不良，成为整车厂售后投诉的主要来源。

专为EBIKE信号连接场景而设计的DEGSON高松 EBI信号转接线束与集成面板，正是为了解决这些痛点而来。它以"集成面板集中管理+转接线束灵活分布"的组合架构，从源头解决布线杂乱问题；以内芯绝缘体上的防呆设置，从物理层面杜绝误插风险；以IP67对插防护和宽温设计，确保全天候环境下的稳定运行；以快速直插拔和紧凑结构，提升产线装配和售后维修效率。它回答了每位工程师都在追问的问题：如何在有限空间内实现多路信号通道的集中、可靠、防呆连接？

三、DEGSON高松 EBI与普通信号连接器的区别，源于四项关键工程决策

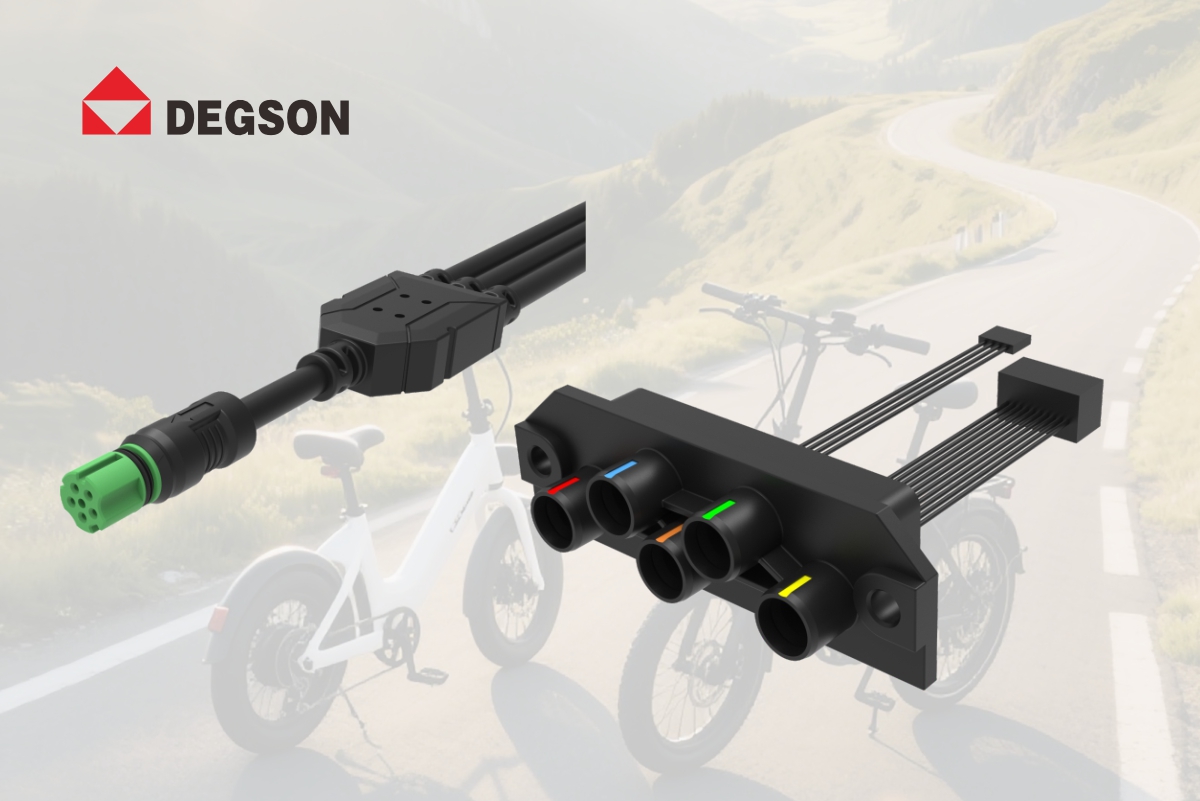

1．集成面板+转接线束架构：告别布线杂乱，实现集中管理

传统信号连接方案往往为每路信号配备一个独立连接器，多个连接器散落在车把和车架上，导致线束杂乱、空间浪费且故障点分散。DEGSON高松 EBI方案创新采用"集成面板+转接线束"的一体化架构：EBI信号集成面板将多个信号接口集中在一块面板上，通过螺丝固定于车把或车架的指定位置，实现信号的集中管理；EBI信号转接线束则从面板端出发，灵活连接到油门、刹车、仪表等各设备端。这种"集中输出、分布连接"的布局不仅使线束走线更加规整，显著降低线间相互干扰和折弯应力，更将故障点从十几个分散的连接器收敛到一块面板上——产线装配和售后检修都只需聚焦面板区域，效率大幅提升。

2．内芯绝缘体防呆设置：物理防误插，保护控制器与仪表

在量产的快节奏中，信号连接器插错是最常见也最昂贵的人为失误之一——把油门信号插入刹车接口可能导致刹车断电失效，把电源信号插入信号接口则可能直接烧毁仪表或控制器。普通信号连接器往往通过颜色区分或标签标识来防呆，依赖工人的视觉判断，难以从根本上消除误插。DEGSON高松 EBI系列在连接器内芯绝缘体上设置了防呆结构，不同信号通道接口采用差异化的物理键位设计——只有正确的插头才能插入对应的接口，误插根本无法对位插合。这种"物理防错"从结构层面根本性地杜绝了人为误插的可能性，不依赖工人的经验和注意力，大幅降低量产中的返工率和售后故障率。

3．对插IP67 + -40°C至+105°C宽温：全天候信号稳定

微出行车辆的信号连接器暴露在车把上，面对的环境考验远比车内电子元器件严苛：东南亚雨季的连续暴雨、北方冬季的零下低温、夏季暴晒后的高温、沿海地区的高盐雾空气——每一项都可能导致信号中断或接触不良。普通信号连接器的防护等级往往只有IP54甚至更低，工作温度范围仅为-25°C至+80°C，在极端环境中容易出现进水短路、低温脆化、高温变形等问题。DEGSON高松 EBI系列达到对插状态IP67防护等级（防尘，可浸入1米水深30分钟），工作温度范围覆盖-40°C至+105°C，并通过48小时中性盐雾测试。无论是越南的季风暴雨、北欧的冰冻路面，还是中东的酷热高温，DEGSON高松 EBI都能保持稳定的信号传输，绝缘电阻≥20MΩ，耐电压500V AC，为整车电气安全筑起坚实防线。

4．快速直插拔+紧凑结构：方寸之间的装配效率与空间智慧

电摩车把区域空间寸土寸金——仪表、照明、转向机构、刹车油管等部件已经占据了大部分空间，留给信号连接器的位置非常有限。普通信号连接器往往体积较大且需要旋转锁紧或额外固定，操作空间需求大，难以在狭窄的车把区域内操作。DEGSON高松 EBI系列采用快速直插拔结构——对准推入即可完成连接，无需旋转或额外工具，单手即可操作，大幅提升产线装配效率。其紧凑的结构和高空间利用率设计，配合合理的折弯半径，可完美嵌入车把和车架的狭窄空间，充分降低对周边部件的干扰。同时，其符合人体功能学的外形设计，配合20~50N的合理拔出力，既保证行驶震动中不会意外松脱，又让售后维修时的拆卸顺畅省力。

四、面向未来的微出行连接方案

电动两轮车行业的智能化正在加速。T-BOX远程通信、ABS防抱死系统、TCS牵引力控制、智能仪表OTA升级、胎压监测、蓝牙/NFC无感解锁——每增加一项新功能，就意味着更多的传感器和信号通道，也对信号连接的集成度、可靠性和防呆能力提出更高要求。DEGSON高松 EBI信号转接线束与集成面板不是一款"跟风产品"，而是面向下一代智能电摩平台的前瞻布局——它以"集成化、防呆、全天候"的设计理念，提前回应了行业对"更集中、更可靠、更智能"信号连接的核心诉求。

作为DEGSON高松 E-BIKE全车连接解决方案的重要组成部分，EBI信号连接方案与EBBH、EBBL、EBBM、EBSC、EBBR等电源连接器系列共同覆盖"电池端—充电端—电机接口—控制器接口—信号连接"的全链路连接需求。DEGSON高松依托美国UL-CTDP、德国VDE-TDAP、CNAS三重认证实验室的仿真与实测能力，对每一款产品的接触区、绝缘结构、密封路径和环境耐受性做系统性优化，确保性能参数可追溯、可验证。EBI系列产品符合RoHS2.0和REACH环保要求，以绿色制造理念助力行业可持续发展。

当你的设计团队在下一次车型立项时展开信号接口选型评估，不妨把EBI信号连接方案纳入对比清单。你可以：

联系信息：网址：www.degson.com

FAQ

【分类】EBIKE连接器 > 产品规格

Q1：DEGSON高松 EBI信号转接线束与集成面板的额定电流和电压是多少？适用于哪些信号连接场景？

A：DEGSON高松 EBI信号连接方案由EBI信号转接线束和EBI信号集成面板组成，是一套专为EBIKE信号连接场景打造的一体化解决方案。额定电流为2A信号，额定电压为12V AC，耐电压500V AC，适用于电摩车把区域多路信号的集中连接，包括油门信号、刹车断电信号、仪表数据、大灯/转向灯控制、ABS传感器、T-BOX通信等；也适用于采用换电模式的电动两轮车，通过信号引脚实现电池SOC/SOH/温度数据的快速读取；还可用于共享电单车和外卖车队的高可靠信号连接。绝缘电阻≥20MΩ，工作温度-40°C至+105°C，对插IP67防护，机械寿命≥200次，拔出力20~50N。选型时需确认信号通道数量、车把安装空间以及是否需要面板集中安装，并根据设备端接口类型选择对应线长的转接线束。

适用型号：EBI信号转接线束、EBI信号集成面板｜适用对象：电摩整车厂线束工程师、结构工程师｜更新日期：2026-09-07

【分类】EBIKE连接器 > 防护性能

Q2：DEGSON高松 EBI信号连接器的防护等级是多少？进水后信号是否会中断？

A：DEGSON高松 EBI信号连接方案采用密封结构设计，针对微出行车辆户外使用中的进水工况进行了优化。对插状态下防护等级达IP67（防尘，可浸入1米水深30分钟），可有效防止雨水冲刷、涉水路面骑行和高压水枪清洗时水汽进入接触区域。产品通过48小时中性盐雾测试，可在沿海高盐雾环境中防止端子氧化。工作温度范围覆盖-40°C至+105°C，在北方冬季低温和夏季高温环境下均能保持稳定信号传输。集成面板阻燃等级UL94V-0，转接线束导线阻燃等级FT2，其余部件UL94V-2。绝缘电阻≥20MΩ，耐电压500V AC，符合RoHS2.0和REACH环保要求。对于长期在暴雨或涉水路段使用的车辆，建议在售后维护中定期检查插座侧密封圈是否老化，发现损坏及时更换。

适用型号：EBI信号转接线束、EBI信号集成面板｜适用对象：品质工程师、售后维修团队｜更新日期：2026-09-07

【分类】EBIKE连接器 > 安装方式

Q3：DEGSON高松 EBI信号集成面板如何安装？转接线束的端子接线方式是什么？

A：DEGSON高松 EBI信号集成面板采用法兰面板安装方式，通过2个M3螺丝固定于车把或车架的指定位置，推荐面板安装尺寸可参考产品Datasheet中的尺寸图。集成面板将多个信号接口集中在一块面板上，面板侧有红色、绿色、黄色等颜色标记以区分不同信号通道，配合内芯绝缘体上的防呆结构防止误插。EBI信号转接线束的端子接线方式为焊接，需使用恒温电烙铁，建议焊接温度控制在350℃以内、焊接时间不超过3秒。转接线束一端为快速直插拔插头，对准面板接口推入即可完成连接，插合到位有清晰的触感反馈，无需旋转或额外工具。拔出力为20~50N，机械寿命≥200次，紧凑的外形充分降低线缆折弯空间需求。产线装配时建议将面板颜色标记与线束插头颜色一一对应，装配完成后检查插合状态。大批量生产时可制作防呆治具以提高效率。

适用型号：EBI信号转接线束、EBI信号集成面板｜适用对象：产线工艺工程师、线束加工厂｜更新日期：2026-09-07

【分类】EBIKE连接器 > 选型对比

Q4：DEGSON高松 EBI信号集成面板和转接线束必须配套使用吗？与普通分散式信号连接器相比有什么优势？

A：DEGSON高松 EBI信号集成面板和转接线束是配套设计的组合方案，建议配套使用以达到最佳集成效果，但也可根据实际需求单独购买其中之一。与普通分散式信号连接器相比，EBI方案的核心优势在于：集成面板将多个信号接口集中在一块面板上固定安装，将故障点从十几个分散的连接器收敛到一块面板区域，产线装配和售后检修只需聚焦面板位置；转接线束从面板端灵活走线至各设备端，实现"集中输出、分布连接"的整洁布局，降低线间相互干扰；内芯绝缘体上的防呆结构从物理层面消除误插风险，不依赖工人的视觉判断。两者的额定电流均为2A信号，额定电压12V AC，对插IP67，机械寿命≥200次，拔出力20~50N。如果车辆已有线束布局，仅需增加一块集中面板，可单独购买集成面板；如果已有固定安装位置，仅需灵活线束，可单独购买转接线束。具体通道数量和线长可联系DEGSON高松销售团队获取定制方案。

适用型号：EBI信号转接线束、EBI信号集成面板｜适用对象：系统架构师、整车厂研发工程师｜更新日期：2026-09-04

【分类】EBIKE连接器 > 机械寿命与可靠性

Q5：DEGSON高松 EBI信号连接器插拔多少次后仍能保持可靠接触？在车把反复转向的震动下是否会松脱？

A：DEGSON高松 EBI信号连接方案针对电摩车把区域的使用工况进行了可靠性设计。机械寿命≥200次，适用于信号连接器的典型使用场景——信号接口通常不需要像电源接口那样频繁插拔，但在售后维修和换电场景中仍需承受一定次数的插拔。200次插拔后，接触区仍保持稳定接触，绝缘电阻维持≥20MΩ。产品采用快速直插拔结构，拔出力20~50N，在车把反复转向导致的震动和拉扯下不会意外松脱。内芯绝缘体上的防呆结构确保只有正确的插头才能插入对应接口，从物理层面杜绝因误插导致的信号异常或控制器烧毁。产品对插IP67防护，通过48小时中性盐雾测试，工作温度-40°C至+105°C，耐电压500V AC。对于共享车队、外卖车辆等高频维护场景，建议根据维护频率评估连接器更换周期。对于整车厂，建议在实车测试中加入车把转向疲劳+震动组合验证。

适用型号：EBI信号转接线束、EBI信号集成面板｜适用对象：可靠性工程师、共享车队运维团队｜更新日期：2026-09-07
