各区域电动车充电接口标准对照（2026）：GB/T、NACS、CHAdeMO 与 CCS 的选缆指南

发布时间： 2026年09月28日 作者：高松技术团队

充电接口并不通用。电动车通过四大区域接口体系充电：中国的 GB/T 20234、北美的 SAE J1772 配 CCS1 与 NACS、日本的 SAE J1772 加 CHAdeMO、欧洲的 IEC 62196 Type 2 配 CCS2。因此选充电线缆的第一个问题不是电流多大，而是——车在哪个区域充电？确定区域之后，第二步才是确定应用所需的交流或直流电流等级。

本文覆盖乘用车交流与直流充电接口及线缆，适用于家用充电桩、便携充电器和商用充电站在上述四个区域的选型。不涵盖无线充电，也不涵盖仍在制定中、面向重卡的兆瓦级充电系统（MCS）——后者的接口几何与通信协议均单独规定。

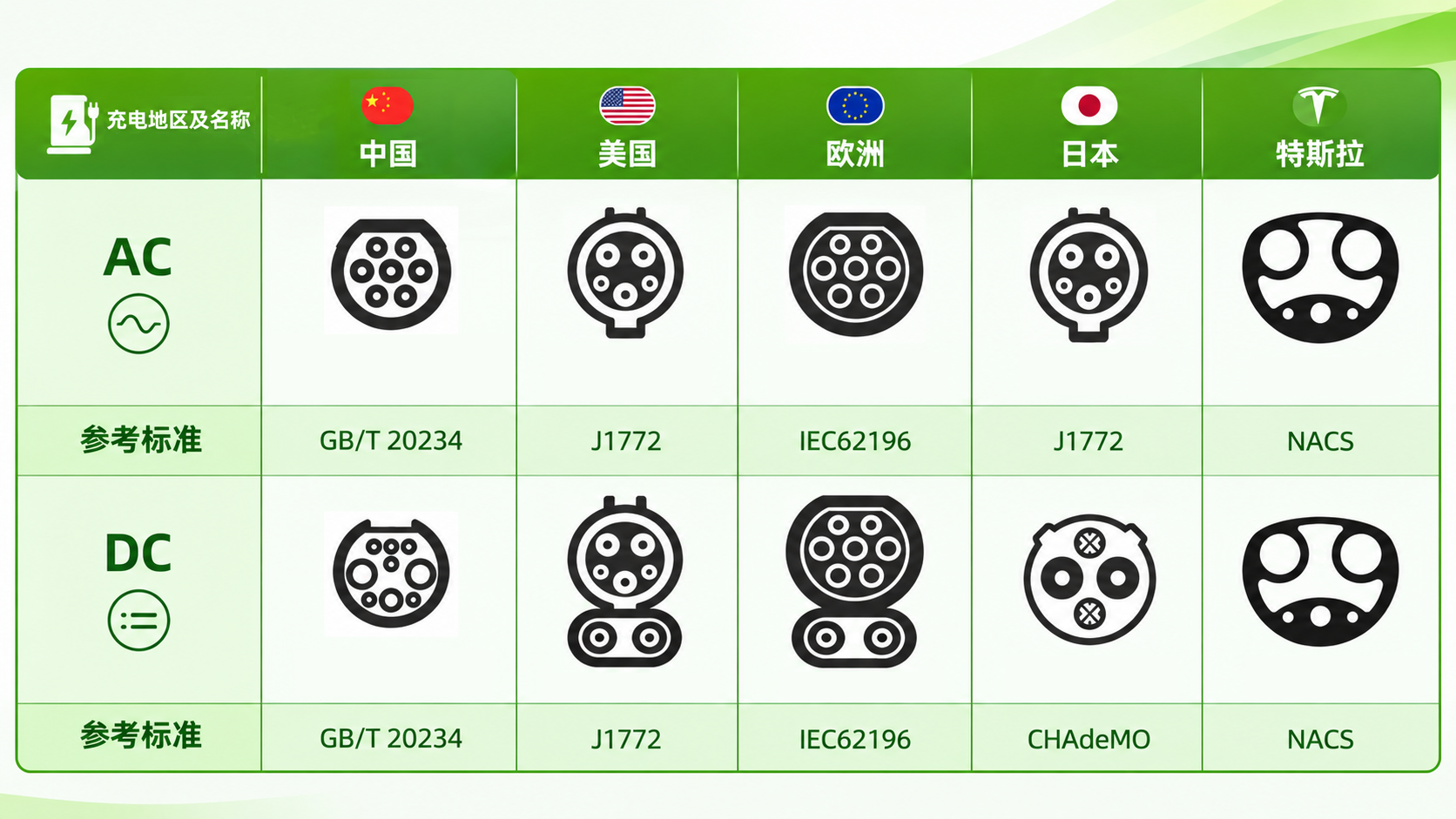

区域	交流接口	直流接口	电压/电流等级	最大功率参考
中国	GB/T 20234.2（7 针）	GB/T 20234.3（9 针）	交流 220V/380V，10–63A；直流 750V/1000V，80–250A	交流约 40kW；直流约 250kW
北美	SAE J1772（单相 5 针）	CCS1 组合 / NACS	交流 110V/240V 至 80A；直流 480–1000V 至 400A	NACS 额定至 1000kW
日本	SAE J1772	CHAdeMO	1.0：500V/125A；2.0 至 400kW；3.0（ChaoJi）目标 600A/1.5kV	62.5kW（1.0）至约 900kW（3.0）
欧洲	IEC 62196 Type 2（7 针）	CCS2 组合	交流 230V 单相/400V 三相；直流至 1000V	交流约 43kW；直流约 350kW

中国：GB/T 20234 于 2015 年统一了交直流接口

2015 年 12 月 28 日，中国发布国家标准 GB/T 20234-2015《电动汽车传导充电用连接装置》，替代 2011 版。标准分三部分：20234.1 通用要求、20234.2 交流充电接口、20234.3 直流充电接口，全文可在国家标准全文公开系统查询。其中第 2 部分后续经过修订，DEGSON高松现行交流线束按 GB/T 20234.2-2023 声明——这一点值得在数据表上确认，因为不带版本年份的"符合 GB/T"并不能说明按哪一版测试。

配套政策《电动汽车充电基础设施接口新国标实施方案》（发改能源〔2016〕2668 号）要求自 2017 年 1 月 1 日起，所有新建充电设施和新生产电动车均须符合新标准。正是这条时限，使得今天在中国接口兼容性极少成为现场问题：车辆插座、充电站与配件在约一年内完成了统一。

多数国产电动车同时配备交流与直流插座，只有五菱宏光 MINI EV 等入门级纯交流车型采用单一交流口。两个插座在物理形状上不同，无法互插——这是机械层面的防错，而非软件互锁。

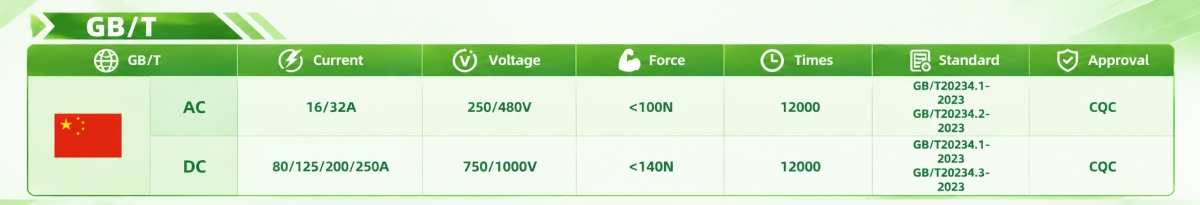

GB/T 交流插座采用 7 针布局：CC 与 CP 负责连接确认和控制导引，N 为零线，L 为火线（提供三个位置），中心针为保护接地。典型 220V 单相安装只用其中一个火线位。国内民用电为 220V/50Hz 单相或 380V/50Hz 三相，因此交流充电额定为单相 10A/16A/32A（2.2kW/3.5kW/7kW），三相 16A/32A/63A（11kW/21kW/40kW）。

GB/T 直流插座采用 9 针布局：CC1、CC2 确认连接，S+ 与 S− 承载车载与非车载充电机之间的 CAN 通信链路，两个大截面 DC+/DC− 引脚输送主充电电流，A+/A− 提供低压辅助电源，中心针为接地。直流额定 750V 或 1000V，电流 80A/125A/200A/250A，最高约 250kW。

北美：J1772、CCS1 与 NACS 在过渡期三者并存

北美是四个区域中接口格局最分散的：SAE J1772 与 CCS1 组合体系，以及特斯拉的 NACS（北美充电标准）两大家族同时在用。

SAE J1772 于 1996 年首次发布，是美国最早部署的电动车充电接口，面向交流充电，采用单相 5 针机械结构。CCS1 组合接口在其下方扩展：J1772 部分保留连接确认、控制导引与接地端子，新增的两个 CCS 引脚仅传输直流电力。正是这种"共用上半部"的结构，使得 CCS1 车辆插座也能接受普通的 J1772 交流插头。

美国和加拿大的充电设备通常分为四类：交流侧 L1（110V 慢充）与 L2（240V，最高 80A，商用和家用常见）；直流快充为 L3 与 L4（480–1000V，最高 400A）。

NACS 于 2012 年首次出现在特斯拉车型上，当时为专有接口。2022 年特斯拉公开了该规范，此后被标准化为 SAE J3400。NACS 机械结构比 CCS1 更紧凑，因为它用同一对引脚承担交流与直流，而不是另加一对直流引脚；支持 500V 与 1000V 电压等级，接口额定至 1000kW。通用、福特、沃尔沃、奔驰、丰田、极星和 Rivian 均已宣布采用，奔驰也表示其充电网络将同时提供 CCS1 与 NACS 插头。在可预见的时间内两大体系将长期并存——这意味着北美的线缆决策，本质上是"设备要服务哪一部分车队"的决策，而不是"哪个标准更新"。

日本：直流沿用 CHAdeMO，交流跟随 J1772

日本的交流与直流充电接口完全独立。交流充电采用与北美相同的 SAE J1772 标准，直流充电则采用日本本土的 CHAdeMO 接口，由 CHAdeMO 协会维护。

CHAdeMO 是 "CHArge de MOve" 的缩写，同时谐音日语 "お茶でもいかがですか"（喝杯茶如何），寓意充电时间约等于一次茶歇。开发始于 2005 年，协会成员包括东京电力、日产、三菱、斯巴鲁、丰田、本田和松下。

结构上，CHAdeMO 接口将两个大电流引脚置于左右两侧，四个小通信引脚位于上下两个大圆孔内，边缘设有防反插结构。通信走 CAN 总线——这是它与 CCS 的实质差异之一：CCS 采用控制导引线上的电力线通信，两者协议不兼容，即便通过转接器实现机械对接也无法互通。

CHAdeMO 1.0 支持最高 500V/125A（62.5kW）。2018 年发布的 2.0 提升至 400kW。同年，协会与中国电力企业联合会启动 CHAdeMO 3.0（命名 ChaoJi）联合开发，采用全新接口几何，目标约 900kW（600A × 1.5kV）——值得注意的是它按与 GB/T 通过转接器前向兼容来设计，是当前四大体系中唯一一次实质性的融合尝试。

欧洲：Type 2 与 CCS2 配对，且都无法跨用到北美

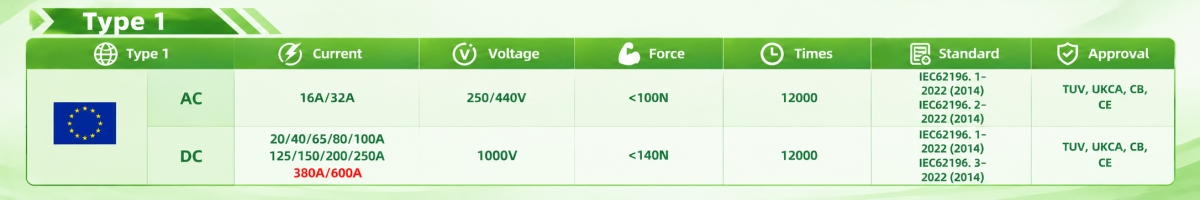

欧洲的充电标准是 IEC 62196，由德国连接器厂商 Mennekes 于 2009 年提出，2013 年被欧盟采纳为交流充电接口标准。Type 2 接口采用 7 针布局——三根相线、零线、保护接地、近接导引和控制导引——这一布局使其能够承载三相交流、达到约 43kW，明显高于 J1772 的单相上限。

直流快充方面，欧洲采取了与北美相同的组合思路：在 Type 2 插座下方增加 CCS 直流引脚，共用连接确认、控制和接地端子，新增引脚仅传输直流电力，最大直流功率约 350kW。

两个区域都用组合接口，但交流引脚几何与电网电压不同——欧洲为 230V 单相/400V 三相，北美为 110V 与 240V 单相。因此命名上北美为 CCS Type 1（CCS1）、欧洲为 CCS Type 2（CCS2）。尽管共用 "CCS" 名称，两者并不兼容、不可互换，这是本类产品跨市场选型中最常见的错误。部分欧洲站点还会在 Type 2 之外并行部署 CHAdeMO，站级标准混合程度进一步提高。

按区域与电流等级匹配线缆

选型顺序为两步，且次序不可颠倒。先锁定区域，因为它决定接口几何、没有商量余地；再由应用确定电流等级：交流取车载充电机额定与供电回路二者中的较小值，直流取充电站的输出等级。

接口标准具有区域性，同一款车销往不同市场会配不同插座。中国作为全球最大电动车市场，自 2015 年起接口统一，兼容性极少成为问题；欧洲、北美和日本仍是新旧标准并行的混合状态——针对这些市场，应确认具体站点的实际存量设备，而不是套用区域标准的默认值。

按上述顺序，DEGSON高松充电线缆系列与区域的对应关系如下：

区域 / 标准	系列	额定	典型应用
中国 GB/T 交流	MGAC-S-010A / 016A-V21B-03-5.0M	10A / 16A	便携充电器，集成 PCBA 控制，家用插座
中国 GB/T 直流	MGDC-T-125A / 200A / 250A-V23-03-5.0M	125–250A	车端接口配自由线端，直流快充站
北美 NACS 交流	MTAC-S-016A/032A/040A/048A-V3、MTAC-S-065A/080A-V5	16A–80A	便携、家用与商用交流充电器
北美 NACS 直流	MTDC-S-150A/200A/250A/350A-V5-03-5.0M	150A–350A	商用直流站；350A 版本在 1000V 下达 350kW
北美 J1772	MADC-S-040A	交流 40A	家用与商用交流充电站
欧洲 Type 2 交流	MEAC-S-016A/032A-V1、MEAC-T-032A-V1、MEAC-S-016A-V1P1	16A / 32A	站端线缆；V1P1 为同时带车端接口与基础设施插头的移动线缆
欧洲 CCS2 直流	MEDC-T-020A/040A/065A/080A-V21，及大功率 200A–380A	20A–380A @1000V	壁挂盒至大功率直流站
日本 CHAdeMO	—	—	目前无 CHAdeMO 产品

有两条边界需要明确说明。中国交流线束（MGAC 系列）将控制电路集成在插头内，按 GB/T 20234.2-2023 声明，未插合 IP67 / 插合 IP55，工作温度 −30 °C 至 +55 °C——它直接插入家用插座，因此适合零售与家庭充电场景，而非商用固定安装。北美直流系列（MTDC）按 SAE J3400 与 UL 2251 声明，这是 NACS 招标中需要核对的组合：J3400 规定接口，UL 2251 则把插头、插座与耦合器作为安全额定硬件来规定。

直流系列已公布的结构特性包括：接口内置双 PT1000 温度传感器、UL94 V-0 阻燃外壳材料、线缆低温柔韧性至 −20 °C。机械寿命与插入力此处不予引用：插拔次数只有连同其所依据的测试标准一起给出才有意义；若其中任一项属于合同要求，应索取覆盖该确切订货号的测试报告。

常见问题

Q1：一个区域的充电线缆能在另一个区域使用吗？

不能直接使用。接口几何不同——GB/T 的 7 针交流插座、Type 2 与 SAE J1772 互不通用，CCS1 与 CCS2 尽管名称相近也不兼容。除几何之外，CHAdeMO 与 CCS 的通信协议也不同（CAN 对电力线通信），因此仅靠机械转接并不能实现互通。部分组合确实存在交流转接器，但使用前须确认标准符合性与当地法规；可靠做法是选用为该区域设计的线缆系列。

Q2：区域确定后，电流等级怎么定？

从应用出发，而不是从接口的最大值出发。交流家充或便携充电，按车载充电机额定与供电回路二者中的较小值匹配——单相 10A/16A/32A，北美最高 80A。直流快充按充电站输出等级匹配：GB/T 为 125–250A，NACS 为 150–350A，欧洲大功率直流最高 380A。把线缆额定选得高于回路，只会增加成本与线缆刚性，并不会提高充电速度，因为实际电流由车辆电池管理系统决定，而非线缆。
