KNX TP 总线布线指南（2026）：线缆、色标、端子选型与 KNX 认证的实际覆盖范围
KNX 系统把器件挂在一条双绞线总线上，电源与数据由同一对导体承载，因此端子规格直接由线缆反推：KNX TP 线缆为 2 × 2 × 0.8 mm 实心导体，即约 0.5 mm²，色标为红/黑总线对与黄/白备用对。对应的端子因此需要覆盖 0.5–1.0 mm² 实心导体的接线范围、与线缆一致的色标以避免总线对与辅助对接反，以及在接线盒内把一路进线分配到多路出线的能力。
本文覆盖 KNX 器件（网关、执行器、传感器）的 TP 总线布线及其内部 PCB 端子选型。不涵盖 KNX IP 与 KNX RF 拓扑——这两者的物理层为以太网或无线，不涉及总线端子；也不涵盖 KNX 执行器的市电负载侧接线，后者遵循负载回路的安装规则而非总线规则。
KNX 是一条由多个标准共同定义的总线
KNX（Konnex）是楼宇与家居自动化总线的开放国际标准，由三个更早的体系融合而来——欧洲家居系统协议（EHS）、BatiBUS 与欧洲安装总线（EIB / Instabus），自 1999 年起由位于比利时的 KNX Association cvba 维护，成员涵盖数百家硬件与软件制造商。
对设计者的实际影响在于：KNX 同时通过多个标准组织批准，项目可能按其中任一体系接受审核。
| 适用范围 | 标准 |
| 国际 | ISO/IEC 14543-3 |
| 欧洲 | CENELEC EN 50090、CEN EN 13321-1 |
| 美国 | ANSI/ASHRAE 135 |
| 中国 | GB/T 20965 |

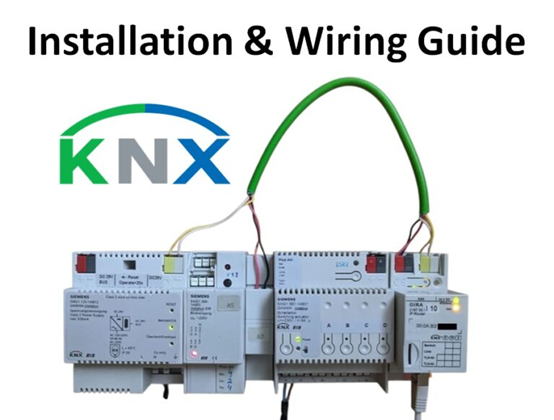

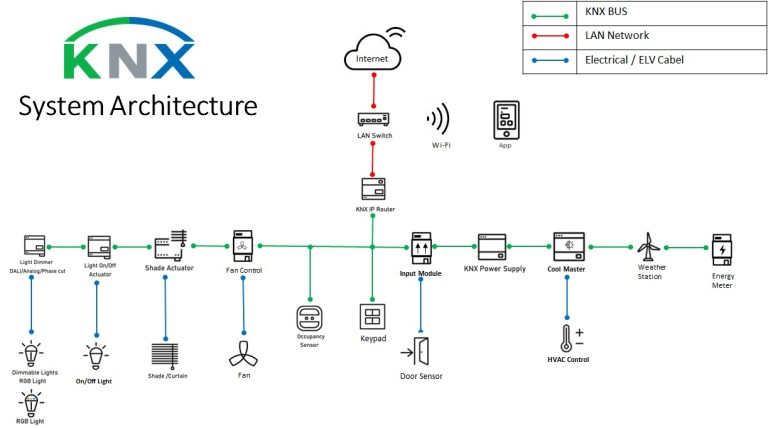

KNX 器件按功能分为四类，各自的布线要求不同。传感器（温度、移动、照度）向总线上报状态；执行器（调光器、继电器、阀门与百叶驱动）执行指令，也是同时带有市电负载侧接线的器件；控制器处理传感器数据并下发指令；网关把 KNX 桥接到 BACnet、Modbus 或 IP，将系统接入楼宇管理系统。
四类器件都接在同一条总线上，且总线与供电并联敷设，而非串行穿过供电线。正因如此，总线端子的分支能力是一个设计问题而不只是安装细节：在器件或接线盒内部，一路进线经常需要向多路继续分配。
TP 线缆规格与色标决定端子必须满足什么
KNX TP1——绝大多数项目采用的双绞线物理层——是一条 SELV 直流总线，标称 29 V，由专用 KNX 电源供电。电源与数据共用同一对导体，这正是线缆被明确规定、而非交由安装方自选的原因。

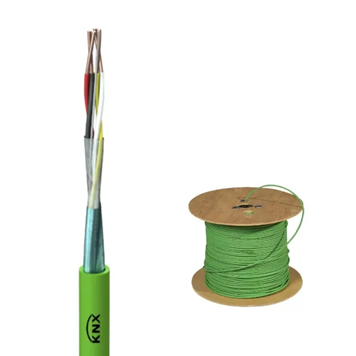

| 特性 | KNX TP 线缆 |
| 结构 | 2 × 2 × 0.8 mm 实心（每芯约 0.5 mm²） |
| 绝缘颜色 | 红、黑、黄、白（外护套通常为绿色） |
| 总线对 | 红 = 总线 +，黑 = 总线 − |
| 备用对 | 黄/白，通常用作辅助供电 |
| 工作温度 | −20 °C 至 +70 °C |
| 敷设方式 | 墙内、管道、吊顶内的固定室内敷设 |
由此可推出两点，也正是 KNX 总线端子不同于通用 PCB 端子的原因。
其一，导体为实心且截面小。 0.8 mm 直径约合 0.5 mm²，处于多数 PCB 端子设计范围的下限。直插弹簧端子无需管型端头即可夹持实心导体，适合现场接线——但夹紧结构必须针对该范围设计，剥线长度也须匹配。在 6 mm 剥线长度上过度剥线，会在一条 29 V 带电总线上把裸铜留在外壳之外。

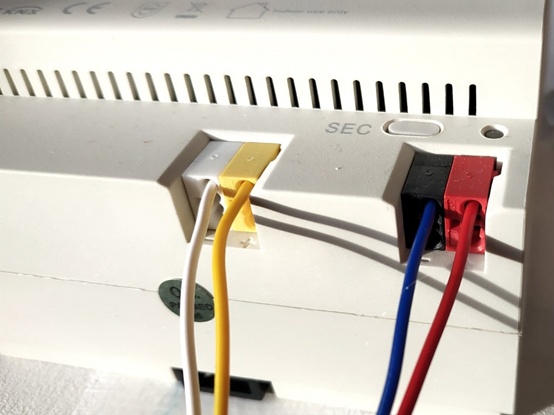

其二，色标是功能性的，不是装饰。 由于红/黑与黄/白承担不同功能，外壳重复同一套色标的端子可为安装者提供直接的目视校验。把总线对与辅助对接反是调试阶段较常见的故障之一，而色标匹配的端子能在接线环节而非测试环节把它挡住。
KNX 总线端子选型的四条判据
按顺序过一遍这四条，可在比对数据表之前排除大部分候选。
1. 导体范围与间距。 端子须接受 0.5–1.0 mm² 实心导体，且间距要适配器件的板级布局——这类器件通常导轨安装、空间受限。2 mm 级间距是多极总线端子能装进紧凑执行器外壳的前提。
2. 色标区分。 外壳颜色对应线缆的功能划分——一组颜色对应总线供电，另一组对应辅助供电——使接错在上电前就可见，而不是上电后才暴露。
3. 分支能力。 由于 KNX 总线并联敷设，能在内部把一路进线桥接为多路出线的端子，可省去接线盒内原本需要的压线帽或线对线接头。1 进 3 出的结构可覆盖"由一路进线馈送三个下游器件"这一常见情形。在 DG220 系列中，这一功能由四极的 DG220B-2.1-04P-01 配 DG220J-01P 实现——一个位置接入进线总线对，另三个内部桥接后引出至下游器件。这是变体特性而非全系列特性：基础型两极 DG220B-2.1-02P 数据表上的桥接件字段为空，因此若需要分支，应直接指定四极订货号。
4. 标准与额定依据。 规格书在此处出错最多。端子适用的测试规范是器件级标准——按数据表，DEGSON高松 DG220 系列为 IEC 61984 与 UL 1059——它与下一节讨论的 KNX 器件认证是两回事。IEC 60998-2 管辖家用安装用连接器件，并非这些数据表所引标准，不应替换使用。
KNX 认证针对的是器件，元件认证只是它的输入
这条区分在商务层面很重要，也最容易被夸大，因此需要精确表述。
KNX 认证由 KNX Association 授予实现 KNX 协议并通过一致性测试的器件，验证的是总线上的互操作性，而非器件内部某个元件的电气安全。端子则相反，它按元件安全标准认证：DG220 系列的 UL 与 VDE 批准覆盖的是结构、材料、爬电距离与电气间隙，以及 UL 1059 与 IEC 61984 下的温升。
DEGSON高松是 KNX Association 成员，DG220B 已通过 KNX 认证，登记编号有两条：854/22666/26 与 854/22667/26。是两条而非一条，这件事本身就说明问题：协会按产品而非按系列登记认证。应通过 KNX Association 查询哪一条覆盖你实际使用的型号，而不是依据系列层面的笼统说法。
这对器件制造商的实际意义比"减少认证工作"要窄，准确的说法是：具备现行 UL 与 VDE 批准的元件，允许你在自身器件送审时引用已有的元件测试数据，而不必重测该端子——前提是该批准覆盖你实际使用的确切订货号、极数与材料。它不能替代器件级的 KNX 一致性，那仍须针对你的产品单独验证。认证范围始终对应特定型号与配置，因此应按订货号核对证书，而不是把系列视为整体覆盖。
DEGSON高松 DG220 系列参数与适用边界

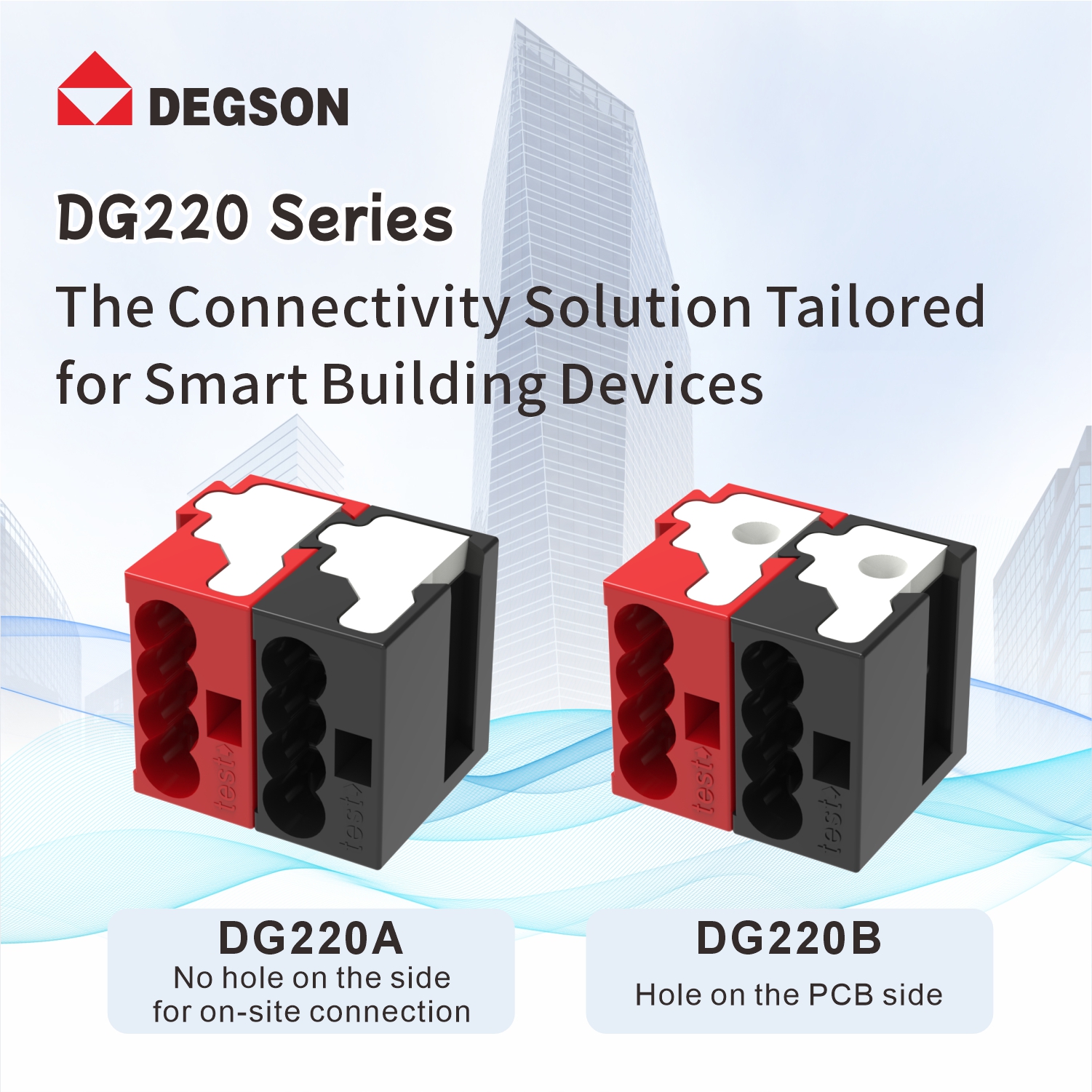

DG220 系列是面向 KNX 总线导体范围设计的 PUSH-IN 弹簧式 PCB 端子，外壳带色标区分——红与黑对应总线供电，黄与白对应辅助供电。基础型号的已核实额定参数如下；注意 IEC 与 UL 数值描述的是同一型号在两套测试体系下的结果。
| 参数 | DG220B-2.1 |
| 连接方式 | PUSH-IN 弹簧，实心导体 |
| 导体截面（实心） | 0.5–1.0 mm² |
| AWG 范围 | 22–18 AWG |
| 剥线长度 | 6 mm |
| 间距 | 2.1 mm |
| 额定电压 IEC（III/2） | 320 V |
| 额定电压 IEC（III/3 · II/2） | 250 V · 630 V |
| 额定电流 IEC | 6 A |
| 额定冲击电压 | 4 kV |
| 额定电压/电流 UL（use group B、D） | 150 V / 7 A |
| 触点材料 | 铜合金，镀锡 |
| 绝缘材料 | PA66，UL94 V-0 |
| 环境温度 | −40 °C 至 +105 °C（按降容曲线） |
| 测试规范 | IEC 61984 / UL 1059 |
| 认证 | UL、VDE；KNX 认证（854/22666/26、854/22667/26） |
| 环保 | 符合 REACH / RoHS |
| 订货号（02P） | 10060002741 |
来源：DG220B-2.1 官方产品页与数据表。
有三条应用边界需要明确说明。
该系列按实心导体规定。 0.5–1.0 mm² 实心可直接匹配 KNX TP 线缆。细多股软线不在该型号的公布范围内，若项目在总线侧使用软线，应先确认端子变体再定规格。
DG220J 是公针转接件，不是桥接件。 DG220B 与 DG220J 配合可实现线对板连接，将端子的应用延伸到器件内部连接；其中 DG220B-2.1-04P-01 配 DG220J-01P 是实现 1 进 3 出分配的组合。DG220B-2.1-02P 数据表上的桥接件字段为空——分支来自多极变体，而非外挂桥接件。
额定值是总线级的，不是负载级的。 IEC 6A、UL 7A 的额定覆盖 KNX 总线与辅助供电，不适用于 KNX 执行器的市电负载侧接线——后者需要按负载回路及其过电压类别选定的端子。
常见问题
Q1：除 KNX TP 线缆外，这类端子还能用于其他线缆吗？
在公布的导体范围内可以：端子接受 0.5–1.0 mm² 实心导体，相当于 22–18 AWG。2 × 2 × 0.8 mm 的 KNX TP 线缆落在该范围内，其绝缘厚度与导体直径也与直插机构和 6 mm 剥线长度相匹配。问题出在范围之外的导体——过细的导体在弹簧中可能无法形成足够接触力，过粗的则进不了夹持区。若项目在总线上使用非标准线缆，应按数据表核对导体直径而非标称截面，因为绝缘外径同样影响导体的就位状态。
Q2：什么时候应该用内部桥接，而不是在外部并接总线？
内部桥接的价值出现在"狭小外壳内由一路进线馈送多个器件"的场合——1 进 3 出的端子替代了三个外部接头，而每个接头都是潜在故障点，也都占用盒内空间。若只需一路下游连接，它并不带来收益。另一个考量是可维护性：内部桥接把分配点保留在端子上、可见且可打表，而不是埋在一束线接头里，这会缩短调试阶段的排故时间。
