DEGSON高松导轨端子在充电桩电柜中如何应用？

发布时间： 2026年10月19日 作者：高松技术团队

充电桩电柜强弱电回路多、户外工况严苛，DEGSON高松导轨端子依托阻燃材质、稳定载流与DIN导轨模块化设计，适配交直流充电桩功率、接地与信号接线，简化柜内布线，满足高压安全与抗震温升要求。

充电桩电柜接线对安全、抗振与运维便捷性要求高，DEGSON高松导轨端子采用标准DIN导轨安装，按功率、接地、二次信号回路差异化选型，是充电桩柜体内部电气连接可靠方案。

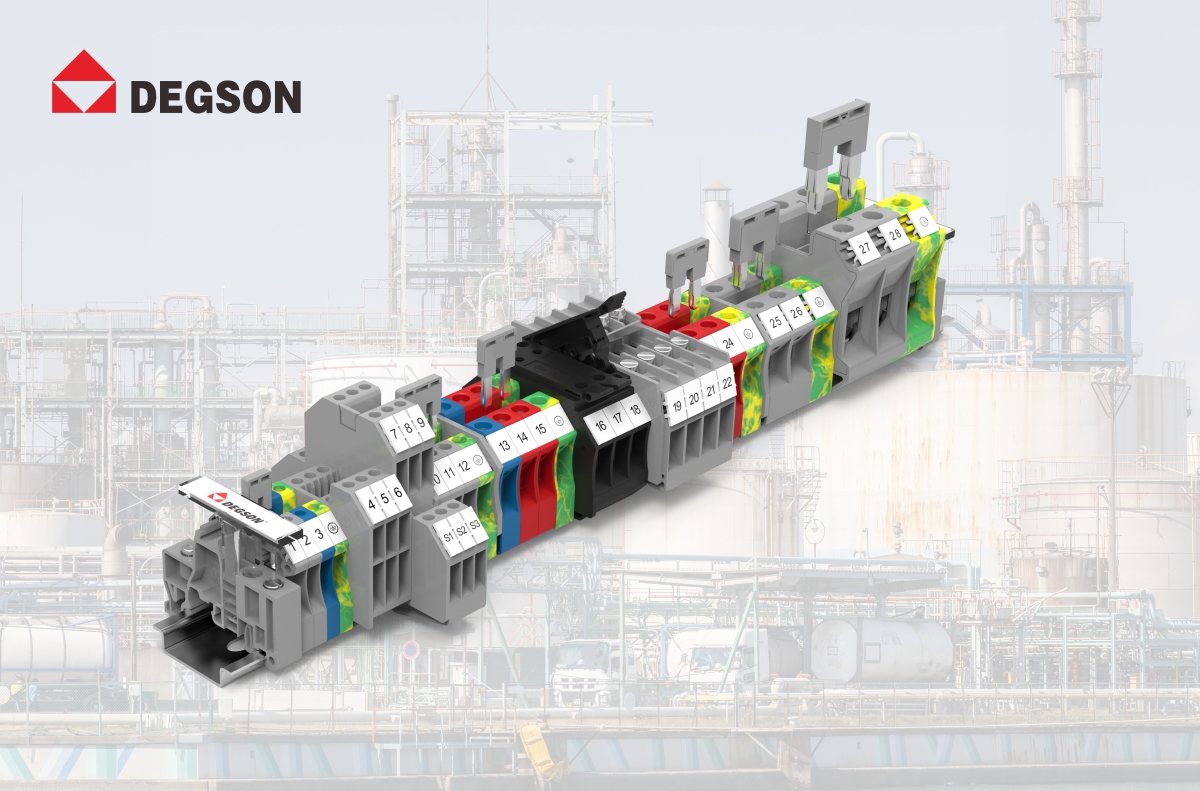

DEGSON高松导轨端子为NS35导轨卡扣式安装，整体分为两大主流系列，分别为螺钉压线DC系列、直插弹簧DS系列，可适配充电桩不同回路的接线需求。

产品外壳采用PA66 UL94 V0级阻燃材质，具备优异的宽温耐受性能，适配户外充电桩高低温、温差波动大的严苛工况。同时端子标配测试孔、隔离隔板，可搭配短接桥等配套配件使用，能够严格满足充电桩行业高压电气间隙与爬电距离相关规范，保障柜内电气连接安全合规。

针对不同类型充电桩差异化选型：交流充电桩优先选用DC10、DC16型号端子；直流快充桩大功率电流回路，适配DC35、DC50大电流端子。该系列螺钉压线结构载流能力强、接线稳固，可有效抵御充电桩车辆启停、运行过程中的振动冲击，避免接线松动、发热等故障，保障功率回路长期稳定运行。

采用专用DC-PE黄绿接地端子，用于充电桩电柜集中汇地，统一柜体接地电位，有效规避漏电、静电积累风险，保障设备运行安全与人员人身安全，符合充电桩电气安全接地标准。

充电桩电柜二次控制回路需兼顾接线导通与后期检测运维需求，DEGSON高松DCTK6专用测试端子是该回路核心配套器件，适配柜内控制供电、急停采样、信号采集等所有二次线路，针对性解决充电桩调试、检修、运维过程的线路检测难题。相较于普通接线端子，DCTK6测试端子集成专用测试结构，无需拆线、不断开原有线路，即可通过万用表、检测仪器直接接入端子测试孔，快速测量回路电压、通断、信号传输状态，极大提升充电桩出厂调试、现场故障排查效率。

DEGSON高松导轨端子针对充电桩电柜功率、接地、二次控制三大核心回路实现精细化、差异化选型，兼具高强载流能力、优秀的户外环境适应性与批量装配效率，可完美适配交流、直流全品类充电桩电柜，有效解决户外工况振动、温变、电气干扰等问题，保障柜内电气连接长期安全、稳定、可靠，同时简化布线结构，降低后期运维难度。

FAQ常见问题解答

Q1：直流桩功率回路能用直插弹簧端子吗？

A：不推荐。功率回路工作电流大、设备启停振动频繁，优先选用接线稳固、抗振性更强的螺钉式DC系列端子；DS直插弹簧端子仅适用于二次弱电信号、低压控制回路，不可用于主功率回路。

Q2：多股软线接线需要冷压端头吗？

A：需要。多股软线必须压接专用冷压针端头后再接入端子，可有效防止铜丝散落、虚接，避免引发短路、局部发热、接触不良等安全隐患，是充电桩柜内标准化接线的必备工艺。

Q3：端子安装是否需要配套配件？

A：需要。安装时需配套端板、隔离隔板、短接桥等配件，端板用于固定端子排整体结构，防止端子移位松动；隔离隔板实现强弱电、不同回路电气隔离；短接桥可完成同电位汇流，满足柜内布线规范。

Q4：户外充电桩柜内端子是否额外做防护？

A：端子本体防护等级为IP20，可依靠充电桩柜体实现整体密封防护，满足常规户外工况使用；粉尘、潮湿、盐雾等恶劣场景下，可额外增配端子防尘盖板，强化防护效果，延长端子使用寿命。

Q5：选型时电流如何预留余量？

A：充电桩功率回路端子额定电流建议预留≥20%的安全余量，避免满负荷、超负荷运行；密闭式充电桩电柜散热条件有限，需额外结合柜内温升情况下调额定载流使用值，规避高温过载风险。
