工业连接器防护等级核验实务指南：读懂 NEMA 与 IP

当连接器护罩的数据表标注”IP67”或”NEMA 4X”时，这个声明的可靠性，取决于它是在什么测试下取得的。核验方法是：读完整的额定串——IP 代码的两位数字，或完整的 NEMA 类型标识——并确认由谁测试。本文说明这两套体系有何不同、如何交叉核验供应商的声明，以及如何避开那些导致现场设备进水、进尘失效的误用。

本文适用于依 IEC 60529 IP 代码或 NEMA 250 定级的工业连接器护罩与外壳、接线盒和端子外壳，面向北美与 IEC 市场销售的设备。不涵盖危险场所分类（NEMA 7、9，ATEX/IECEx——标准 NEMA 类型和 IP 代码都不涉及防爆结构）、抗冲击防护（IK 代码，IEC 62262），以及仅作为成品组装认证一部分评估的电缆密封接头与导管入口。

NEMA 与 IP 是两套不同体系，而非同一体系的两个版本

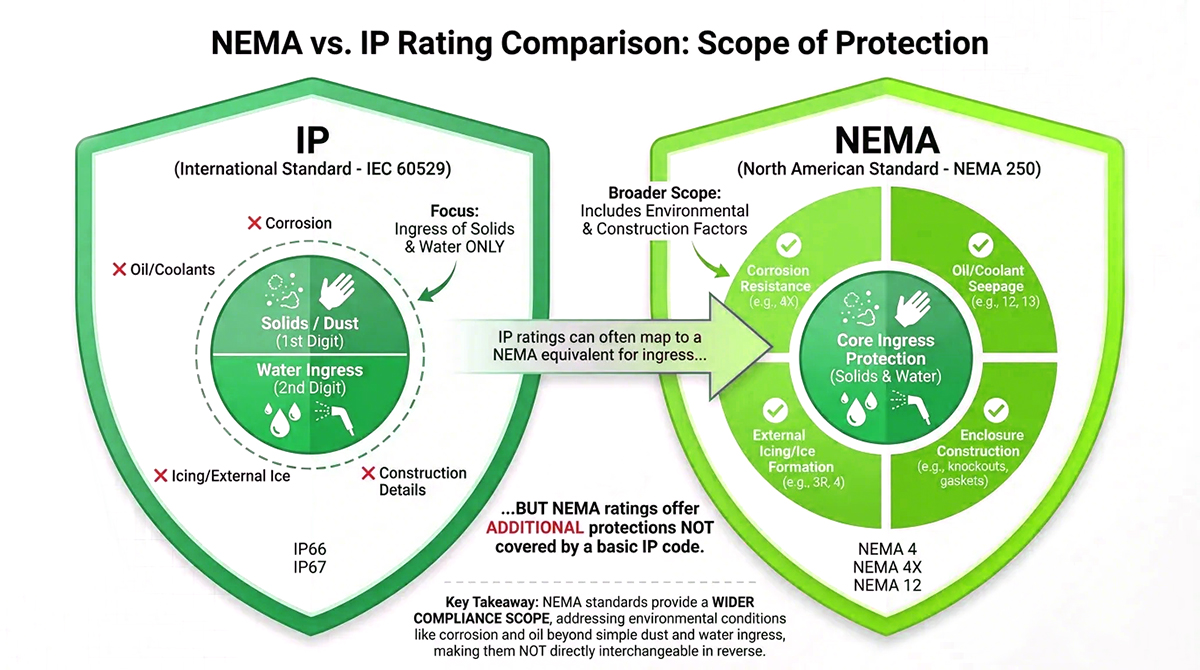

概览之下，两套体系在每个关键维度上都存在分歧：

六大差异驱动选型：

1. 一套给你一个数字，另一套给你一个坐标轴系统。NEMA 250 发布单一类型编号——“4”“12”“4X”——把多项防护打包进一个标识。IEC 60529 发布两位独立数字：第一位对应固体，第二位对应液体。“NEMA 4”和”IP66”不是同一表述的两个版本；一个打包，一个分解。

2. NEMA 测试 IP 从不测的项目。IP 代码只涵盖两件事：固体颗粒与液体进入。NEMA 类型额外增加了 IP 没有概念的测试——耐腐蚀（4X 中的”X”）、垫片老化、外部结冰，以及部分类型的耐油和冷却液暴露。因此两个标注”等效”额定的外壳其实基于不同的测试卷宗：NEMA 报告包含 IP 报告无法包含的数据。

3. 即便”等效”的额定也经受不同测试。NEMA 4 的冲水测试约为 65 GPM、1 英寸喷嘴、10 英尺距离、持续 5 分钟。IP66 的喷射测试为 3 分钟、3 米距离、12.5 mm 喷嘴。流量不同、距离不同、方向不同、时长不同。NEMA 与 IEC 委员会从未协调过这些测试——所谓等效是营销表格画出的近似，而非标准所定。

4. 它们通过不同体系核验和执行。在北美，NEMA 类型声明随附依 UL 50/50E 的 UL 认证——NEC 下由地方主管机构（AHJ）要求，文件可在 UL Product iQ 查询。在 IEC 市场，IP 声明依据认可实验室的测试报告，通常在 IECEE CB 体系内，EU CE 标志引用 IP 等级而非 NEMA。因此销往两个市场的产品必须同时具备两套卷宗。

5. 换算只能单向进行。NEMA 定级的外壳通常达到或超过其近似 IP 等效值，因为 NEMA 的测试在进入防护上至少同样严苛且额外增项。反向不可能：IP 报告不含腐蚀、垫片老化或结冰数据，因此无法据以赋予任何 NEMA 类型。

6. 两套体系内部的排序方式也不同。NEMA 类型编号不是一条阶梯——12 不是”接近 13，因而接近 4”。IP 的两位数字是两条独立坐标轴，且在液体位内，喷射测试（5、6）与浸水测试（7、8）彼此独立、不可累加。任何一套体系都没有一种排序能让你跳过逐位阅读。

读懂两套体系——从额定值入手，而非”防水”二字

“防水”“密封”这类词天然含糊：它们并不说明部件能否经受垂直滴水、压力喷射，还是水下三十分钟。额定值的存在正是为了作出这种精确区分——而首先要确定的是这个声明来自哪套体系，因为两者不可互换。NEMA 类型在北美占主导；IP 代码是国际默认。同样，NEMA 与 IEC 都不亲自测试产品——额定值由独立机构核验，NEMA 类型声明由 UL、IP 由 TÜV 等机构核验；数据表上”designed to meet IP65（按 IP65 设计）“这类措辞意味着制造商自证，未经第三方核验。

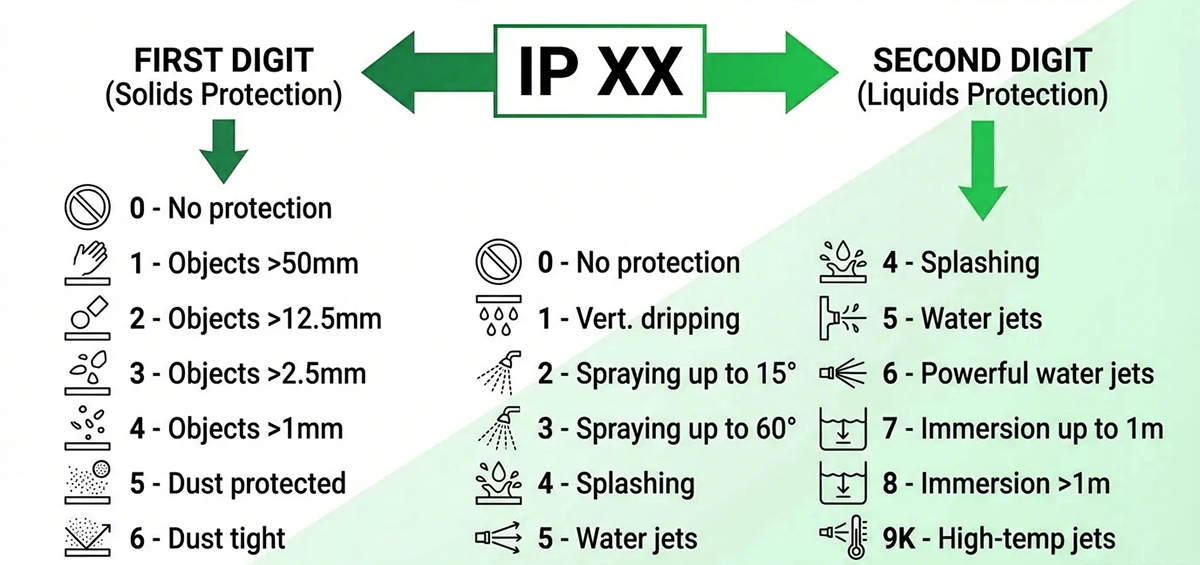

IP——两位独立数字。第一位涵盖固体颗粒进入，从 1（大于 50 mm 的物体）到 6（防尘，经真空测试验证最长 8 小时）；第二位涵盖液体进入，从 1（垂直滴水）到 4（任意方向溅水）、5 和 6（低压与强力喷射）、直到 7（临时浸水，15 cm 至 1 m）和 8（压力下浸水）。两位数字是独立坐标轴，且两项高等级涉水测试不可累加：标注 IPX7 的外壳通过了浸水测试，但除非单独测试过 IPX5 或 IPX6，否则这对其在喷射下的表现一无所指。

NEMA——一个类型打包的不止是进入防护。IP 把防护分解为两位数字，而 NEMA 类型将固体与液体防护，连同上述额外测试（差异 #2）一并打包。后缀”X”（如 NEMA 4X）表示增加了耐腐蚀。下面的近似对照表说明了为何两套体系无法一一对应：

这张表是两个从未对齐之物之间的映射（差异 #3），且等效值随来源和标准版本而变：Bud Industries 的 NEMA-to-IP 指南把 4/4X 型列为 IP55，而 NEMA 250 自己的比较附录和许多厂商资料给出 IP56 或 IP66。请对照测试报告核验，而非查表——并记住箭头只朝一个方向（差异 #5）：表格大致告诉你某个 NEMA 类型能通过哪些 IP 测试，却永远不能反过来说一个经 IP 测试的部件可声称哪个 NEMA 类型。

三步交叉核验供应商声明

这项核查无需特殊权限——一份数据表、一份测试报告、一个认证目录就够了。

1. 拿到完整标识、它所属的体系，以及由谁测试。没有测试机构和报告编号的”IP67”只是半个声明——同样，没有 UL 文件支撑的 NEMA 类型也是如此。索要完整额定串——包括”IP66/IP67”这类双重额定——以及测试依据：第三方报告（如 TÜV 或 ISO/IEC 17025 实验室），还是自证。若供应商无法提供报告，就把该额定视为未经核验。

2. 对照真实环境逐位核验——并在系统层面核验。把设备真正承受的应力与所测数字对应起来：冲洗产线需要喷射防护（IPX5/IPX6），即便同一部件已具浸水额定；多尘车间需要第一位为 5 或 6，而非 4。确认第二位覆盖最恶劣的涉水情形——溅水、冲水或浸水——而非更温和的一种。然后核查整个组装：外壳的防护只等于其最弱的进入点。标注 IP67 的护罩，一旦配上 IP54 的密封接头或密封件就丧失其额定——进入链上的每个部件都必须具备相同的数字。

3. 在正确的体系里核查认证证据。对北美设备，确认外壳或连接器就所声称的 NEMA 类型持有依 UL 50/50E 的 UL 认证；NEC 下 AHJ 通常要求该认证，当前文件状态可在 UL Product iQ 查询。对 IEC 市场，确认 IEC 60529 报告出自认可实验室——通常经 IECEE CB 体系覆盖——并与当前设计版本匹配。在欧盟，CE 标志引用 IP 等级而非 NEMA；出口至两个市场的产品通常同时携带双重额定和两套独立卷宗（差异 #4）。

IP 或 NEMA 额定不覆盖的内容——五类常见误用

两种额定描述的都是某个特定被测配置所经受住的内容，而非该产品每种配置都能经受住的内容。忽视这一区分会引出五类反复出现的错误：

1. 以为 IP67 覆盖 IP65/IP66。喷射测试（5、6）与浸水测试（7）彼此独立；经浸水测试的护罩可能在定向喷射下渗漏，经喷射测试的护罩也可能在浸水时渗漏。部件必须携带”IP66/IP67”双重标识——或两份报告——两项声明才都成立。

2. 把 IP 反推成 NEMA。IP66 报告不含腐蚀、垫片老化或结冰数据，因此不能为同一部件的 NEMA 4X 声明提供依据。只有 NEMA 250 测试——或依该类型的 UL 50/50E 认证——才支持它。

3. 把”designed to meet IP65（按 IP65 设计）“当作已认证。自证额定未经任何机构核验。请索要测试报告，并确认其测试所依的标准版本；在旧设计版本上测得的额定，可能不适用于当前模具。

4. 把 NEMA 数字读作一个刻度。NEMA 12 是仅室内防护，防落尘和滴落的非腐蚀性液体——它不是”接近 NEMA 13，因而接近 NEMA 4”，也不具室外额定。请按环境选类型，而非按下一个更高的数字。

5. 按最好的部件给组装定级。装了 IP54 电缆密封接头的 IP67 外壳，是一个 IP54 系统。额定是分部件、分配置的；成品组装继承其最弱被测进入点的额定。密封接头、插塞和密封件应指定为不低于外壳额定，未使用的入口用额定插塞封堵。

材料与安装决定竣工后的实际额定

额定是在实验室条件下、用新件取得的；现场表现取决于材料、安装与维护。

垫片会因紫外暴露、温度循环和化学接触随时间劣化——NEMA 250 的垫片老化测试正是为此而设，而 IP 测试对此只字不提。应规划定期检查和更换垫片，并按工况匹配材料：高温工况用硅胶，抗臭氧用 EPDM。在外壳一侧，材料选择决定额定能维持多久：粉末喷涂碳钢室内经济，但涂层一旦破损即腐蚀；不锈钢 304，或用于沿海与含氯环境、含钼的 316，是 NEMA 4X 的默认之选；聚碳酸酯和玻纤增强聚酯增加了耐腐蚀性与电气绝缘，但随温度的膨胀比金属更大。当垂直行业增加要求时，IP 和 NEMA 只是底线：食品加工常要求满足 FDA/USDA 卫生标准的 NEMA 4X 不锈钢，制药应用要求 cGMP，船用设备要求 ABS、DNV 或劳氏等船级社认证。

额定正确、安装错误的部件，在使用中即失去额定：

• 将电缆入口布置在底部，使水不能积聚于密封件处；无法避免底部入口时，使用滴水弯和密封接头。

• 使用不低于外壳额定的密封接头与配件，未使用的入口用额定插塞封堵——一个敞开的敲落孔即让额定失效。

• 小心处理垫片：清洁座面，安装时不拉伸垫片，压缩过的垫片应更换而非重复使用。

• 按制造商扭矩以交叉顺序紧固紧固件——过紧压溃垫片，过松敞开渗漏路径——室外使用不锈钢紧固件。

DEGSON 如何将此应用于连接器与外壳选型

上述方法与品牌无关。对 DEGSON 连接器护罩、外壳和端子附件，选型遵循同样的顺序：确认确切部件与配置的完整 IP 或 NEMA 标识——护罩的额定只在与同系列正确的底座、密封件和电缆密封接头配套时才成立——对照环境逐位核验，并在声明所属的体系里核查测试依据。

一个实例让规则变得具体。DEGSON 的 Type 2 交流充电枪 MEAC-T-032A-V21-03-5.0M-10A(H)（订货号 22020000703），按 IEC 62196-2022 制造，具备 IP67 防护等级——且数据表明确写出 IP67 适用于壳体（Housing）。这一措辞正是”分配置”规则的实践体现（误用 #5）：IP67 是密封壳体组件的属性，而非其内部裸露的电源与信号触点的属性，因此该部件只在组装、密封后的形态下才取得其额定。该充电枪额定为 480 V / 32 A，环境温度范围 −40 °C 至 +50 °C，线缆符合 EN 50620 / IEC 62893-3，并具 CE / CB / TÜV 认证——其中 TÜV 标志正是把”IP67”从自证变为可核验声明的第三方依据（上文第 1 步）。在评估任何用于冲洗场景的部件时——例如用软管冲洗清洁的电源连接点——应确认该部件具备喷射防护（IPX5/IPX6）或带第三方证据的 IP66/IP67 双重标识，而非仅凭”IP67”或从对照表读来的 NEMA 类型。就具体的 DEGSON 型号，其对应的 IP/NEMA 额定和测试报告可向产品数据表或 DEGSON 应用工程索取。

常见问题 FAQ

Q1：在同一安装中，IP67 连接器能替换 IP65 连接器吗？

不能自动替换。两种额定描述的是不同的涉水测试——浸水 vs 低压喷射——彼此不互相蕴含。只有当数据表确认双重测试（“IP66/IP67”），或应用中唯一的涉水情形本就是浸水条件时，才可使用 IP67 部件。若还要求 NEMA 类型声明（例如为耐腐蚀的 NEMA 4X），仅凭 IP 数据无法满足。

Q2：外壳是 IP67，但电缆密封接头是 IP54——系统额定是多少？

IP54。额定是分部件的；成品组装继承其最弱进入点的额定。密封接头、密封件和插塞应指定为不低于外壳额定，未使用的入口用额定插塞保持封堵。
