白色家电接线端子灼热丝合规选型：材料级与部件级双路径指南
白色家电无人值守场景下的灼热丝合规要求

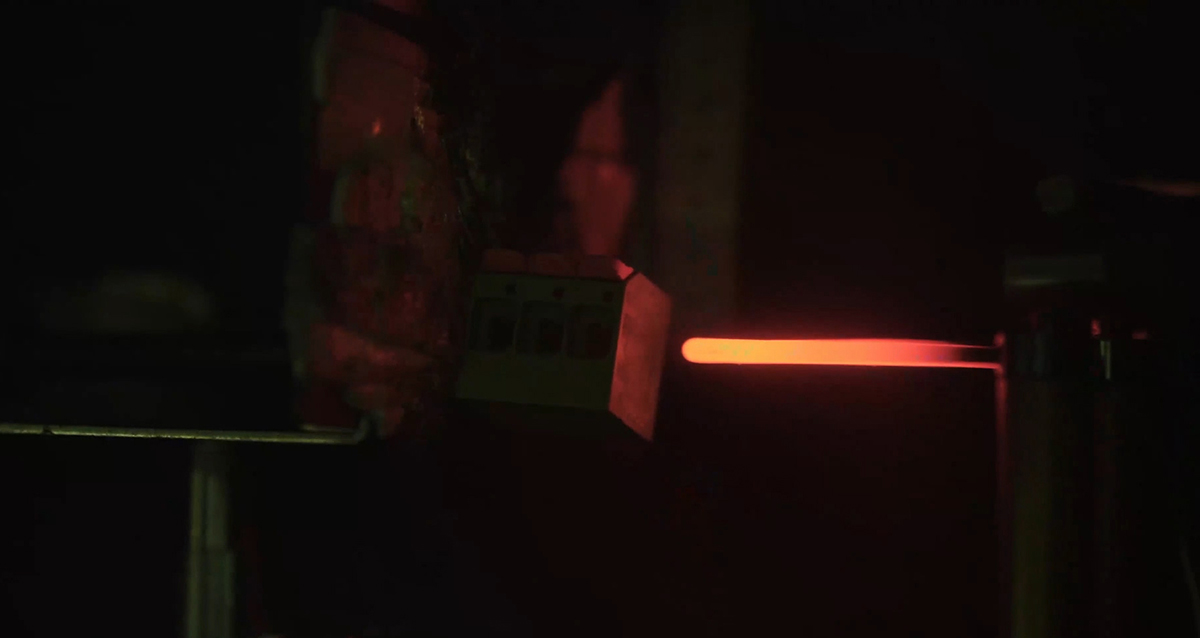

在智能家居普及的背景下，冰箱、洗衣机、空调等白色家电长期处于无人值守运行状态，其内部电气连接点的阻燃与耐热性能直接关系到家庭用电安全。针对额定电流大于 0.2 A 的白色家电设备，IEC 60335-1《家用和类似用途电器的安全 第1部分：通用要求》及对应国标 GB 4706.1 明确规定，设备内部用于支撑载流部件的绝缘材料必须通过灼热丝测试（Glow-Wire Test, IEC 60695-2-11/12），以验证其在异常过热条件下的阻燃能力。
选型的核心结论是：白色家电接线端子的灼热丝合规存在两条可并行的路径——材料级安全与部件级安全。设计者应根据产品结构复杂度、认证周期压力和成本目标，在两条路径中做出明确选择，而非笼统地要求"端子阻燃"。DEGSON 高松 针对上述两条路径均提供对应材料型号的 DC 白电连接器，可直接对齐安规标准，缩短选型与认证流程。
适用边界： 本文适用于额定电流＞0.2 A、依据 IEC 60335-1 / GB 4706.1 进行安规认证的家用白色家电内部接线端子选型；不适用于额定电流≤0.2 A 的低功耗电路、工业控制设备或汽车电子场景，后者适用各自的专项标准。
材料级与部件级两条合规路径的判定标准
路径一：材料级安全
材料级安全路径以塑件材料本身的灼热丝引燃温度（GWIT, Glow-Wire Ignition Temperature）为判定依据。核心要求为：塑件材料满足 GWIT ≥ 775 ℃，且在测试中火焰在 5 秒内完全熄灭。满足该条件的材料，可依据 IEC 60335-1 第 30 章的相关条款，免于对成品部件单独开展灼热丝测试。
该路径的优势在于认证流程简化：由于材料等级已覆盖部件级要求，整机厂无需为每一款端子结构单独准备部件级测试样品和报告，可有效缩短研发周期并降低认证费用。其适用场景集中于对材料阻燃性要求较高、希望快速通过安规认证的家电产品，尤其是结构相对简单、塑件外露面积较大的机型。
路径二：部件级安全
部件级安全路径以成品部件的灼热丝测试结果为判定依据，对材料本身的 GWIT 要求相对放宽。核心标准分为两层：首先，产品部件需满足 GWIT ≥ 750 ℃，且火焰在 2 秒内熄灭；其次，若火焰持续时间超过 2 秒，只要满足以下任一补充条件，仍可判定为合规：
-
端子周围的相邻材料达到 UL 94 V0 或 V1 阻燃等级；
-
端子周围的相邻材料通过针焰测试（Needle-Flame Test, IEC 60695-11-5）；
-
端子周围的相邻材料自带连接保护设计，如金属屏蔽罩、阻燃隔离挡板等物理防护结构。
该路径的优势在于结构设计灵活性更高：设计者可在保证整体安全的前提下，为产品外观与内部结构优化留出更多空间，尤其适合结构复杂、多部件协同的大功率白色家电设备，如多门冰箱、变频空调外机、洗烘一体机等。
两条路径并非互斥，整机厂可在同一产品的不同连接点位分别采用不同路径，以实现安全、成本与设计自由度的最优平衡。
DC 白电连接器选型与全 pitch 产品矩阵覆盖

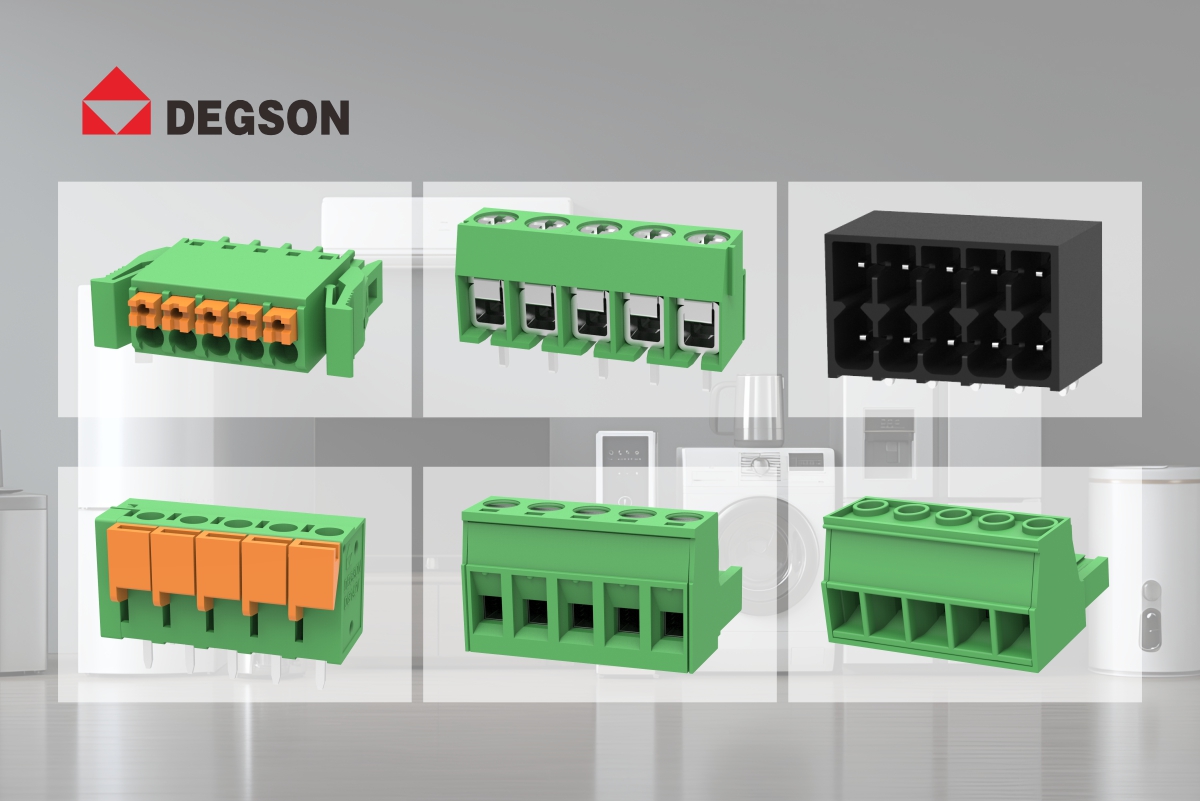

为匹配不同白色家电的功率等级、安装空间与布线需求，DEGSON 高松 提供了覆盖 3.5 mm 至 10.16 mm 全 pitch 范围的 DC 白电连接器产品矩阵。以下为部分核心型号及其典型适用场景：
| 型号 | 间距 | 典型特性与适用场景 |
|---|---|---|
| 15EDGKNG-3.5-XXP-14-1000G(H) | 3.5 mm | 紧凑设计，适配小型家电与空间受限的控制板 |
| DG126-5.0-XXP-14-00G(H) | 5.0 mm | 稳定可靠，适用于中功率家电内部电源连接 |
| 15EDGRHC-THR-3.5-XXP-13-1000G(H) | 3.5 mm | 支持回流焊（THR），适合自动化批量生产，提高产线效率 |
| DG142V/R-5.08-XXP-14-00G(H) | 5.08 mm | 兼容多线径，布线灵活，适用于需要现场维护的机型 |
| 2EDGK-5.0/5.08/7.62-XXP-14-00/1000G(H) | 5.0 / 5.08 / 7.62 mm | 多 pitch 可选，覆盖从低功率到大功率场景 |
| 5EDGK-10.16-XXP-14-00G(H) | 10.16 mm | 大电流承载能力，适配重型家电与大功率压缩机回路 |
上述所有型号均可提供材料级安全与部件级安全两种不同材料版本，直接对应前述两条合规路径，使选型与认证一步到位。设计者在选型时，应先确定目标合规路径，再根据额定电流、线径、安装方式（直插/弯脚/THR）和 pitch 空间要求筛选具体型号。
DEGSON 高松 方案的适用场景与选型建议
DEGSON 高松 的白色家电连接方案在以下四个维度为整机厂提供价值：
-
标准对齐： 产品贴合 IEC 60335-1 / GB 4706.1 对白色家电接线端子的灼热丝适用要求，两种材料版本分别对齐材料级与部件级合规路径，助力产品通过国内外安规认证。
-
方案灵活： 材料级 / 部件级双路径并行，兼顾成本与性能。追求认证速度的机型可优先选用材料级版本；结构复杂、需设计自由度的大功率机型，部件级版本配合周围材料阻燃设计更为经济。
-
品系完整： 从 3.5 mm 到 10.16 mm 全 pitch 覆盖，可满足冰箱、洗衣机、空调、洗碗机等各类白色家电的内部连接需求，减少多供应商管理成本。
-
品质可追溯： DEGSON 高松 可为所选型号提供完整的材料规格书、测试报告和认证文件，为整机认证文件包提供可追溯的证据。
选型建议总结： 首先确认产品额定电流是否＞0.2 A（≤0.2 A 不适用本文路径）；其次根据结构复杂度和认证周期选定合规路径；然后在对应材料版本中，按 pitch、电流、线径和安装方式锁定具体型号；最后向 DEGSON 高松 索取对应型号的材料规格书与灼热丝测试报告，纳入整机安规认证文件包。
常见问题 FAQ
Q1：材料级安全和部件级安全，哪条路径的认证成本更低？
通常材料级路径的认证成本更低，因为满足 GWIT ≥ 775 ℃ 的材料可免于部件级灼热丝测试，减少测试样品和报告费用。但如果整机已对周围塑料件做了 V0/V1 或针焰测试，部件级路径可复用已有测试结果，综合成本可能更低，需结合具体项目评估。
Q2：同一台家电中，不同连接点可以混用两条路径吗？
可以。IEC 60335-1 对每个支撑载流部件的绝缘材料分别判定，整机厂可在主控板等空间受限处采用材料级端子，在压缩机回路等大功率、结构复杂处采用部件级端子配合周围阻燃设计，以实现最优平衡。
