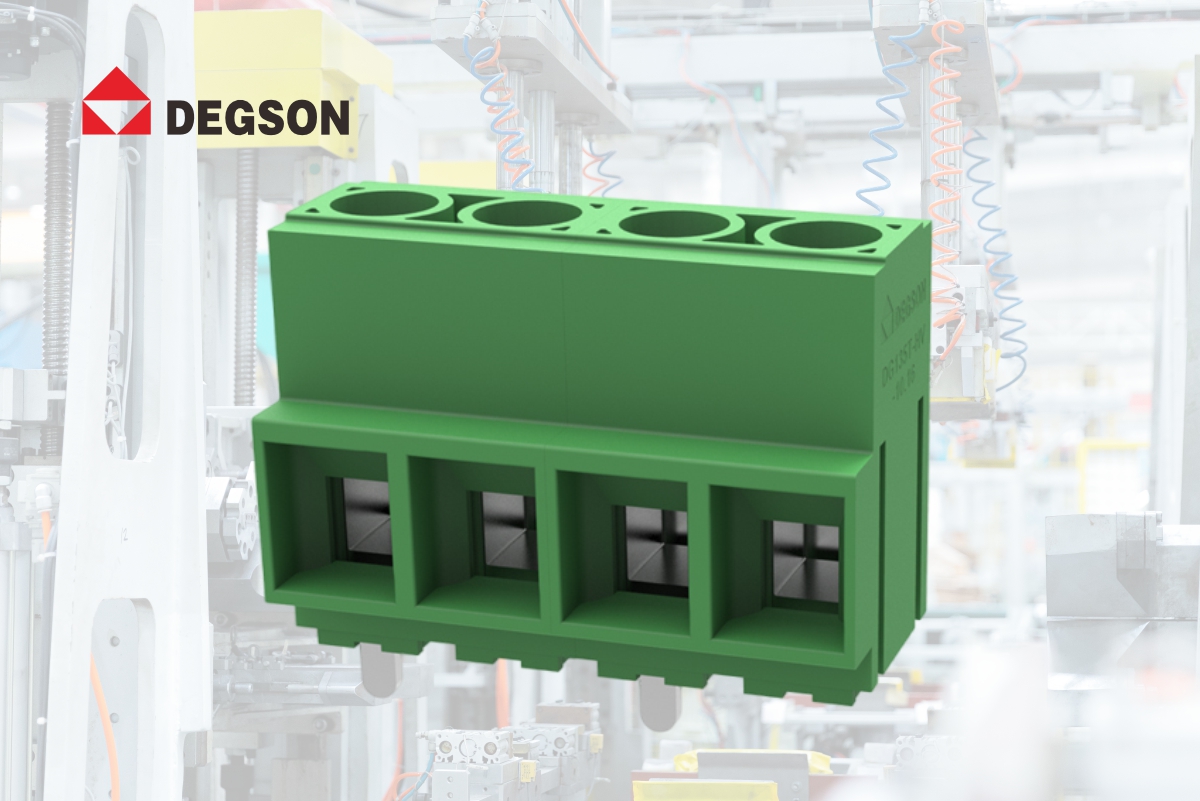

高压大电流稳定之选｜DEGSON高松DG135T-HV-10.16固定式PCB接线端子
一、产品开发背景
新能源、大功率工控、变频传动设备的PCB主回路，普遍存在高电压、粗线径、持续大电流传输需求，普通小间距端子耐压、载流不足，接线夹持易松动，且位数固定难以灵活组合。
DEGSON高松推出DG135T-HV-10.16高压大电流固定式PCB端子，10.16mm宽间距搭配带压线框螺钉锁紧结构，750V高耐压、57A额定载流，支持2–12位自由拼接，完美适配高压大功率板端电源回路，兼顾电气安全、装配灵活与长期运行稳定。
二、三大核心产品优势
高电压大电流适配，高压工况安全可靠
10.16mm宽间距拉大极间绝缘距离，IEC标准750V额定电压、工频3KV耐压测试，标称57A持续载流，满足高压大功率PCB回路长期通电，有效抑制爬电、电弧风险，适配各类高压工控设备。
侧面互锁拼接，位数灵活自由搭配
端子侧边自带锁扣结构，2P基础单元可拼接组合2–12任意位数，无需单独开模备货，适配多回路、多路功率输出PCB板，设备PCB布局设计自由度大幅提升。
带压线框M4.5螺钉连接，粗线夹持牢固
标配独立压线框+M4.5螺钉，推荐锁紧扭矩1.8N·m，4–10mm²软硬导线全覆盖（20–6AWG）；压线框完整包裹线芯，杜绝多股导线散丝、局部发热，抗振动不松脱，十一字螺丝刀通用，现场装配便捷。
三、完整核心技术参数
基础规格
接线参数
IEC电气参数
UL电气参数
材质与环境
四、产品核心定位
DG135T-HV-10.16是宽间距高压大电流固定式PCB螺钉端子，专为大功率设备PCB主功率回路打造。
精准解决高压工况绝缘不足、粗导线夹持虚接、回路数量固定、库存备货繁琐四大痛点；10.16mm安全间距+750V高耐压适配高压系统，侧边拼接灵活适配多路功率输出，带压线框螺钉保障大电流长期稳定导通，PA66阻燃材质满足整机安规，是变频器、储能变流器、大功率电源、工业伺服主控板电源回路标准化优选连接部件。
五、细分行业应用场景
1. 大功率变频器PCB主回路
变频器功率板高压输入输出专用，750V耐压适配工业供电，57A载流满足大功率机型，侧边拼接可适配多路功率回路，抗振动压线框结构杜绝机组运行发热虚接。
2. 光伏/储能变流器控制板
储能PCS、小型光伏逆变器PCB功率端子，宽间距提升高压绝缘安全性，4–10mm²粗线适配直流功率线缆，-40~105℃宽温区间适配户外储能设备工况。
3. 大功率伺服驱动电源回路
大功率伺服驱动器内部主供电接线，双排错位焊脚焊接牢固，波峰焊兼容适配自动化量产，多位数拼接适配多轴同步驱动设备多路电源布局。
4. 工业大功率开关电源
大功率直流稳压电源、UPS电源内部功率板，UL全套认证满足设备出口标准，绿色绝缘壳体区分高压功率回路，便于生产与检修识别。
5. 成套工控控制柜主板
高低压工控主控板、大功率采集设备PCB接线，3KV工频耐压提升整机安全冗余，标准化1.8N·m锁紧扭矩统一产线装配标准，降低人工接线失误率。
六、产品整体价值总结
DG135T-HV-10.16以10.16mm高压安全间距、750V/57A大功率承载、侧边自由拼接、压线框可靠锁紧、全标准双重认证五大核心优势，一站式解决高压大功率PCB板端接线难题。
兼顾设备研发布局灵活性、批量自动化焊接、长期高低温振动运行可靠性，覆盖变频、储能、伺服、大功率电源等高压功率设备，为工业大功率电气设备提供高安全、高载流、易装配的PCB电源连接方案。
