光伏逆变器与储能连接器选型（2026）：从组串到电池簇的逐位置指南
光伏与储能连接器应按"连接位置"选，而不是按"产品系列"选。组串直流、逆变器交流输出、逆变器信号、电池模组与电池簇、电池簇到 PCS、BMS/EMS 信号——每个位置都有各自的电压等级、电流、环境与认证标准：光伏直流连接器看 IEC 62852 或 UL 6703，电池簇间与层间连接器看 UL 4128。有两条规则高于任何数据表数值：不同厂家的光伏连接器绝不对插；未标明具备分断能力的连接器绝不用来分断负载电流。
本文适用于直流侧不超过 1500 V DC、电网侧为低压交流的户用、工商业与电站级光储系统。不涉及 1500 V DC 以上系统（超出 IEC 62852 范围）、中压并网、船舶或海上安装，以及遵循其他标准的电动汽车充电接口。
一套光储系统至少有六个连接位置，它们的失效原因各不相同：组串连接器多因进水、紫外老化与跨品牌对插失效；电池簇连接器多因数百安电流下过热或带载拔出失效；信号连接器多因线束插错失效。先把位置列清，才能避免把某个系列的数据表套到所有位置上。
| 位置 | 典型工况 | 环境 | 认证依据 | 首要核查项 |
|---|---|---|---|---|
| 组串 → 汇流箱/逆变器直流输入 | 最高 1500 V DC，每串数十安 | 户外、紫外、雨水、−40 °C 至 +85 °C | IEC 62852 / UL 6703 | 同品牌对插；额定 ≥ 1.56 × Isc（NEC） |
| 逆变器交流输出 | 低压三相交流，数十安 | 室内或半户外 | 连接器与逆变器产品标准 | 机内温度下的持续电流；锁止 |
| 逆变器通信 | RS-485、CAN、以太网；低压，≤ 数安 | 机壳开孔处，常在户外 | 厂商规格、IP 等级 | 插针编码；开孔处密封 |
| 电池模组/电池簇（簇间、层间） | 最高 1500 V DC，50–600 A | 封闭柜体，常为液冷 | UL 4128 | 不可带载分断；防触指 |
| 电池簇 → PCS | 最高 1500 V DC，数百安 | 柜内，铜排或电缆 | UL 4128；系统按 UL 9540 列名 | 维修断开与互锁策略 |
| BMS/EMS 信号；户用与便携储能 | 低压信号；小型储能 20–50 A | 柜内拥挤；由非专业人员操作 | 厂商规格 | 二次锁止、极性编码、防触指触头 |
IEC 62852 适用于 II 类结构光伏系统直流回路中的连接器，额定电压最高 1500 V DC，每触头额定电流最高 125 A。它针对的是不具备分断能力的连接器：可以在带电压时插拔，但不能在有负载电流时插拔。应先断开逆变器直流开关或组串隔离开关。
电流按组件算，而不是按连接器的标称值算。 在执行 NEC 的地区，光伏源电路最大电流为组件短路电流（Isc）的 125%，导线与元件再按持续负载乘 125%，合计为 1.56 × Isc。光伏连接器的额定电流通常按导线截面分别给出，因此要核对实际所用截面对应的额定值，以及屋顶或跟踪支架环境温度下的降额。
只与同型号、同品牌的对端对插。 许多光伏连接器外观相似，但 IEC 62852 与 UL 6703 只评定连接器与其自身配对件的组合。Stäubli 关于跨品牌对插的说明与 NEC 2020 第 690.33(C) 条讲得很直接：对插的连接器必须是同型号同品牌，否则须经列名并标明可互配。实践中，现场压接的组串连接器应与组件自带的连接器匹配，并在竣工资料中记录品牌与型号。
密封是"压接正确 + 完全插合"之后的属性。 IP67 或 IP68 适用于正确压接、完全插合、电缆外径在规定范围内的一对连接器。未插合的连接器要戴防护帽；压接必须使用厂家指定的工具与模具；电缆外径必须落在密封圈适用范围内。额定电压高于 1500 V DC 的连接器已超出 IEC 62852 范围，应询问其额定值依据的是哪项标准与哪份证书。
交流输出连接器在较热的机壳内长期承载持续电流。应按机内空气温度下的降额曲线选型，而不是按室温额定电流选型。若同一外壳内同时有并网侧与负载（备电）侧回路，各针的额定值可能不同，需分回路核对。
机械保持与额定值同样重要。带二次锁止的可靠卡扣，加上需要工具才能解锁的结构，可以防止安装或维护时被误拔。保持带电的一侧应使用防触指插座。
通信连接器（RS-485、CAN、以太网）的现场失效，更多来自线束插错和机壳开孔处受潮，而不是电气过载。同一位置有相同针数的连接器时，应选用不同编码的版本，使两束线无法互换。核对插合后在面板开孔处的 IP 等级，并在连接器或格兰头处做 360° 屏蔽端接。
电池模组与电池簇连接器适用 UL 4128，即电化学电池系统用簇间、层间连接器的调查大纲。这类连接器由线缆连接器与配套插座组成，用于额定 90 °C 及以上的铜导线；近年版本已把电压上限提高到 2000 V DC。它们不用于带载接通或分断。这一条决定了整个维护方案：
-
先隔离，再拔插。 分离任何电池连接器之前，先断开电池簇接触器或断路器，或拔出手动维修开关（MSD）。连接器不是开关。
-
设计允许时加互锁。 高压互锁回路（HVIL）在连接器或盖板被打开时通知 BMS，使接触器在触头带电流分离之前先断开。
-
防触指与极性编码。 防触指插座、颜色编码以及正负极机械编码，可同时防止维护时触电和调试时正负接反。
-
电流与温度。 在 50–600 A 下，接触电阻与导体截面决定温升。额定值对应特定截面；即便是液冷柜，电池簇连接器处仍可能出现热点。
-
插拔寿命有限。 电池连接器为安装和偶尔维护设计，不适合频繁插拔。有的数据表只标注 100 次插拔寿命，维护流程应以具体料号的数值为约束。
户用与便携储能的风险不同：插拔连接器的人可能不是电工。在 20–50 A 下，电流很少成为瓶颈；防触指触头、极性编码、清晰标识以及能确认插到位的卡扣更重要。
连接器进入物料清单之前，针对具体料号确认五件事：
-
证书对应正确的位置。 光伏直流连接器应取得 IEC 62852 或 UL 6703 认证，电池簇连接器应取得 UL 4128 认证。在发证机构的数据库（如 UL Product iQ、TÜV 莱茵 Certipedia）中核对证书，并确认其中列有该料号。
-
所用截面与环境温度下的额定值。 读取实际所用截面对应的额定电流，以及安装温度下的降额曲线。
-
插合后的 IP 等级与未插合状态。 确认成对插合后的 IP 等级、电缆外径范围，以及未插合时的防护措施。
-
对端与工具。 确认同品牌、同型号对插，以及厂家要求的压接工具与模具。
-
分断特性与维护流程。 确认连接器能否在带电压或带负载时分离，以及先由哪个开关、MSD 或互锁来隔离它。

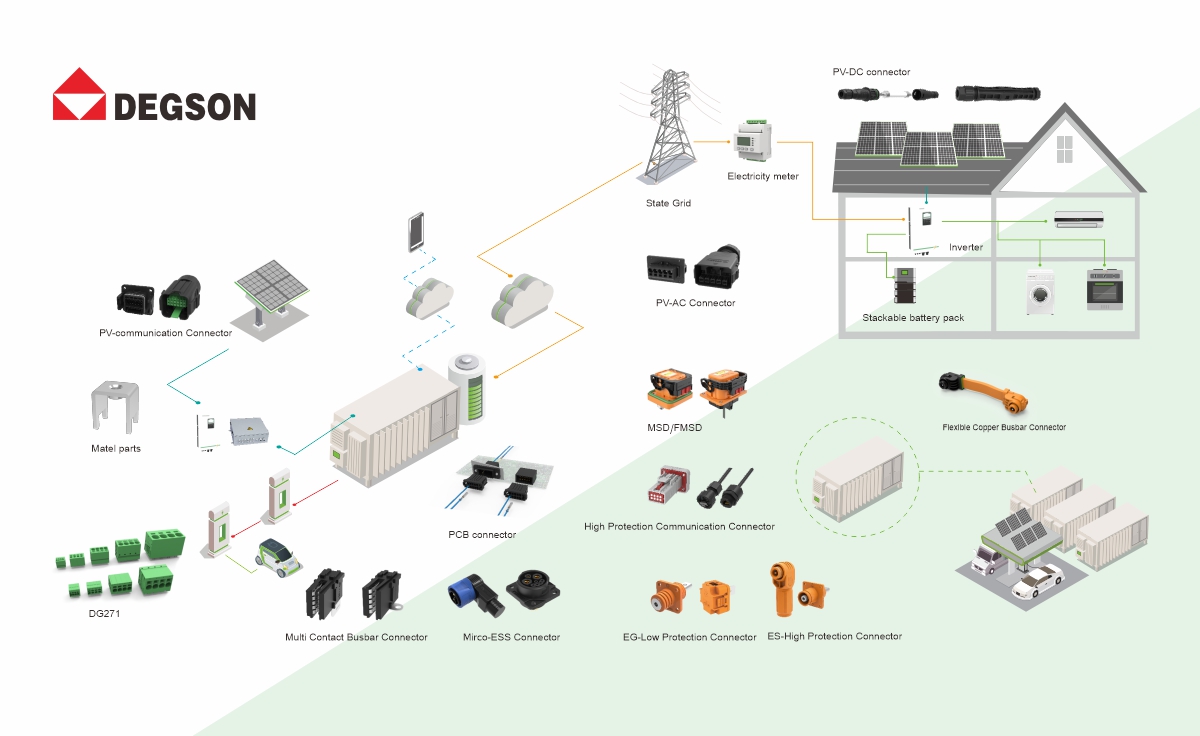

DEGSON 的产品覆盖上表中的各个位置。其官网产品页对代表料号给出如下额定值。
-
组串直流。 PV-DC 连接器（免压接快装型）额定 1500 V DC，配 4.0 mm²（12 AWG）电缆为 30 A、配 6.0 mm²（10 AWG）为 35 A，IP68，−40 °C 至 +85 °C，UL94 V0，剥线后直接插入即可端接，无需压接工具。带保险丝的 PV-DC 连接器额定 1500 V DC、35 A（UL 参数为 30 A），IP68。DEGSON 宣传册另列有 2000 V DC / 40 A / IP68 的型号；由于 2000 V 超出 IEC 62852 范围，使用前应确认其认证依据。
-

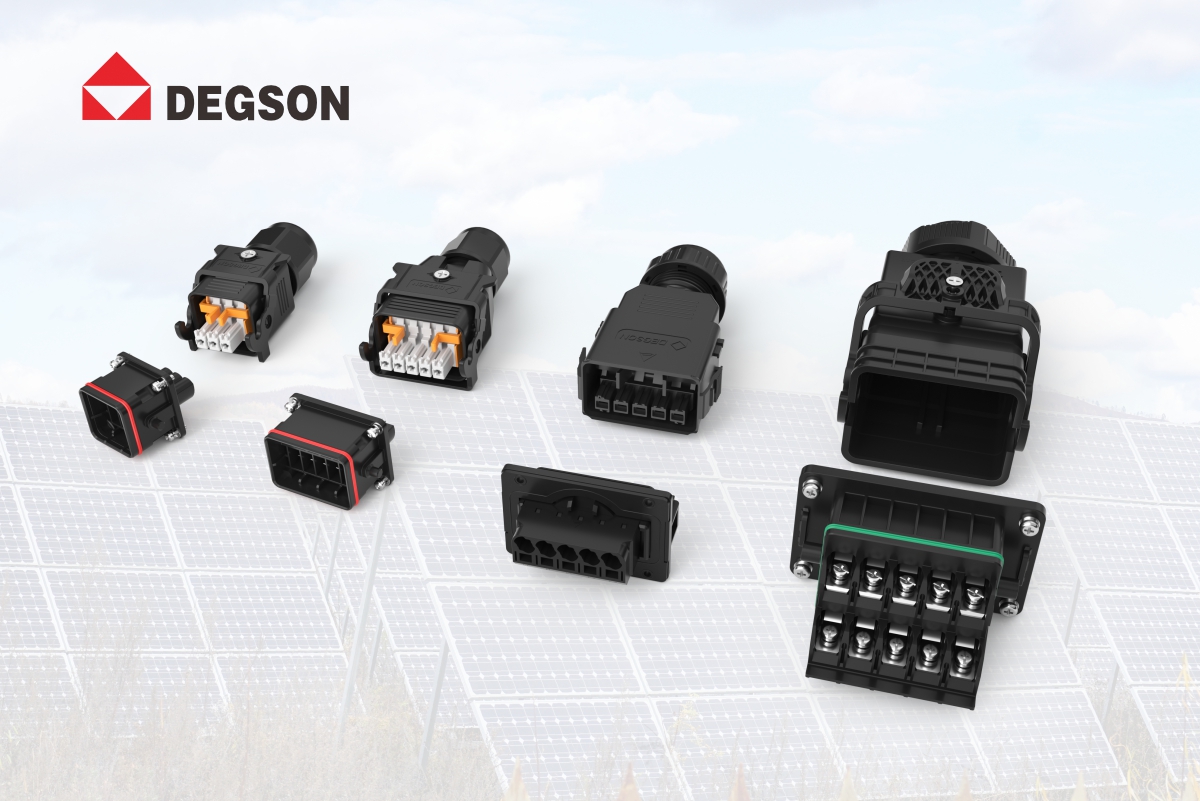

逆变器交流与通信。 据 DEGSON 宣传册，5 芯交流功率连接器额定 600 V / 65 A；10 芯型号额定 600 V，并网回路 65 A、负载回路 30 A，是同一外壳内分回路额定的一个实例。两者都带快速锁止与需工具的二次解锁。12 芯与 18 芯通信连接器额定 250 V / 1.5 A；ET 高防护通信连接器额定 300 V / 5 A，8–24 芯，带二次锁止，每种芯数各有两种编码版本。
-

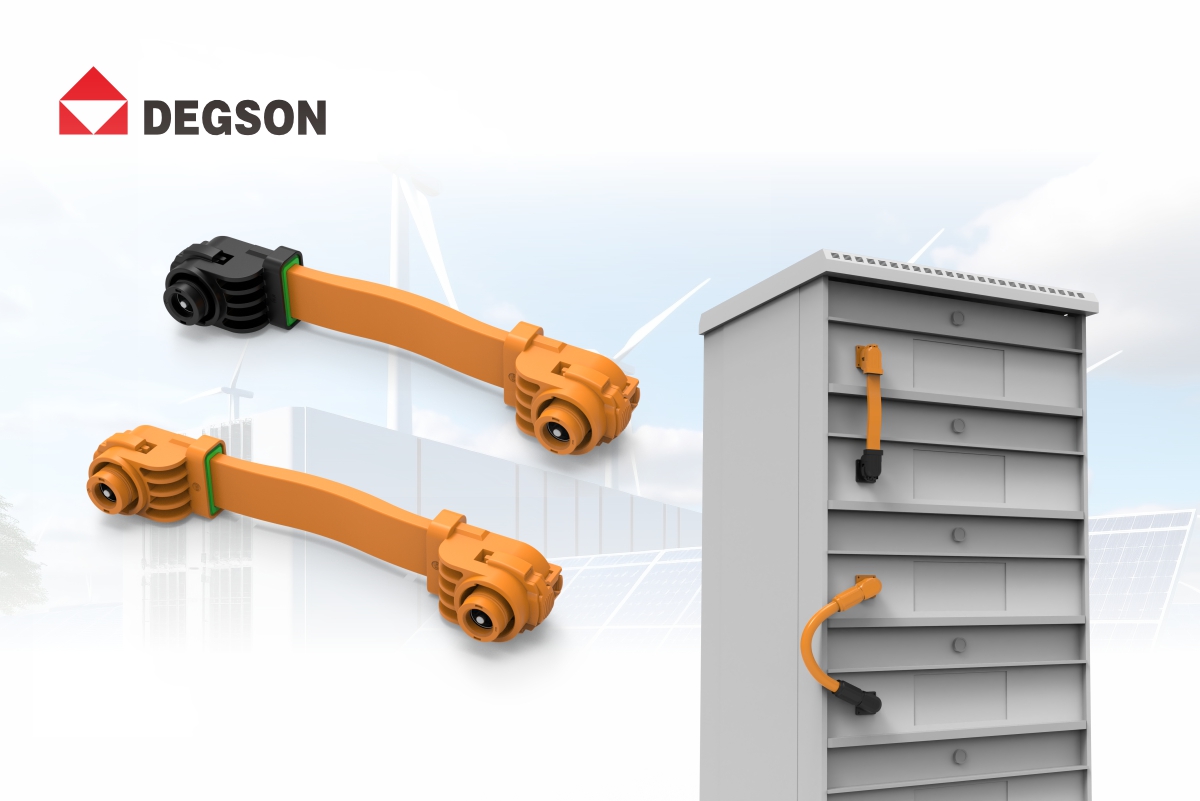

电池模组、电池簇与 PCS 链路。 ESS-200A-50-B-OR-90 额定 1500 V / 200 A，用于 50 mm² 铜排连接，接触电阻 ≤ 0.5 mΩ，IP67，−40 °C 至 +125 °C，UL94 V-0；插拔寿命标注为 100 次，按 UL 4128 设计，带防触指插座以及颜色与机械编码。ESP-400A-250-BK-00 额定 1500 V / 400 A，用于 127 mm²（250 kcmil）压接导线，≤ 0.5 mΩ，IP67，产品页列明 TÜV 与 UL 认证。据宣传册，MSD/FMSD 维修开关有 200 A 与 350 A 两种，可选配保险丝，并带高压互锁。
-

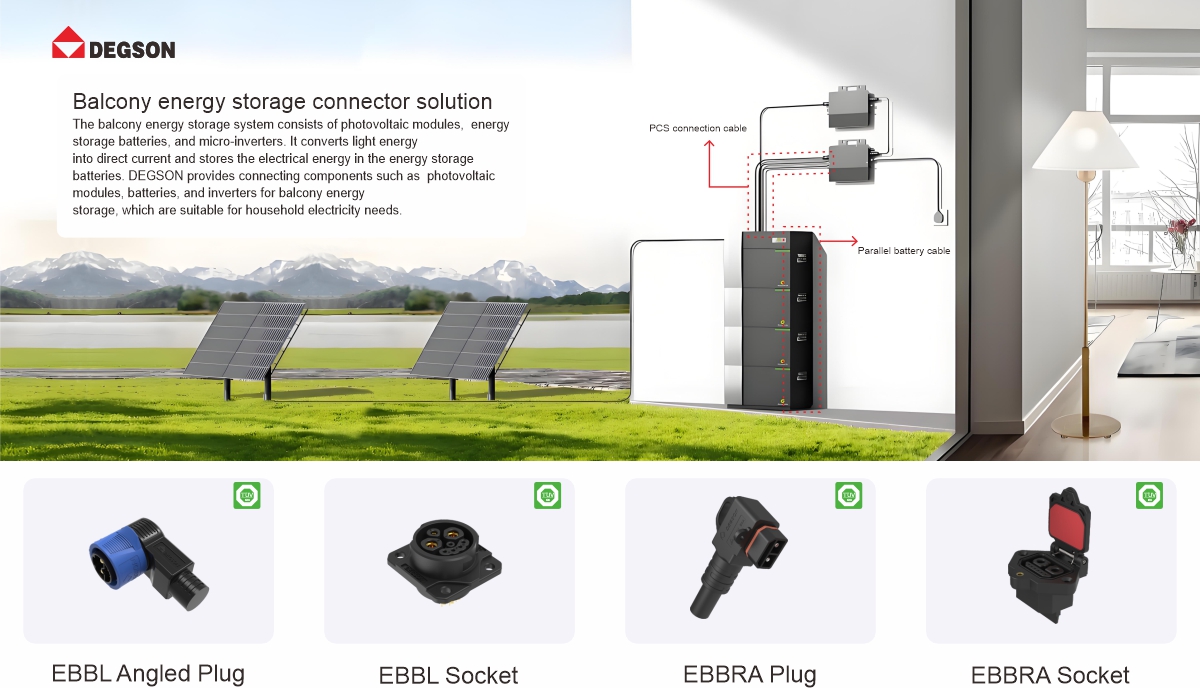

户用与便携储能。 据宣传册，EBBL 系列（20–50 A）面向便携储能与小型储能站，EBBRA 系列（50 A）用于阳台储能的并联连接。
有两条边界需要注意。上文交流、通信、MSD、EBBL 与 EBBRA 的数值来自 DEGSON 宣传册，而非公开数据表。ESS-200A-50-B-OR-90 只有 100 次的插拔寿命也说明，电池连接器不能兼作维修开关。批准使用前，请按具体订货号的数据表与证书逐项确认。
