电摩电机连接器为什么总在高温振动下失效？拆解电机端防护、防松与紧凑设计

电机连接器位于电动两轮车上最苛刻的位置——紧邻持续运转发热的轮毂电机，在颠簸路面上承受高频振动，而且被封装在一个仅够放下绕组和轴承的狭小壳体内。售后数据显示，电机连接器故障——间歇性断电、端子熔化、壳体开裂——不成比例地集中在这个接口。根因通常不是连接器本身，而是把设计用于车身温和环境的连接器，部署到了没有考虑高温、振动和空间限制的电机环境中。

最关键的一点：电机端和车身端不是一回事。在车身上可靠工作的连接器——那里温度适中、振动较低、空间充裕——在电机端可能几个月就失效。电机连接器需要针对更高环境温度做温升降额、针对振动做正锁防松、针对端子安全做防护盖、以及能嵌入电机壳体的紧凑外形。

本文涵盖电动自行车、电动摩托车和电动三轮车所用的电机连接器——包括轮毂电机接口、中置电机连接、以及电机与控制器之间的电源和信号连接。

环境：

轮毂电机持续将电能转化为机械能，其中一部分转化为热量。长时间爬坡或重载运行时，电机绕组温度显著上升，直接安装在电机壳体上或附近的连接器承受这个升高的环境温度。同时，电机将路面振动直接传递给连接器——每一次颠簸、加速、制动都在电机接口处被感受到。

对连接器意味着什么：

两件事同时发生。第一，更高的环境温度降低了连接器载流能力——在25°C下额定某电流的连接器，在60°C或80°C环境下可能需要大幅降额。第二，持续振动会使没有正锁结构的连接器逐渐松脱，如果接触力不足，还可能在接触界面产生微动腐蚀。

DEGSON高松的做法：

DEGSON高松EBM电机连接器专为电机接口环境设计，工作温度范围-25°C至+80°C，阻燃等级UL94-V0，紧凑壳体可嵌入狭小电机舱。EBM采用直插拔操作，保持力设计适配电机端振动。DEGSON高松EBIC电机电源插头/插座采用按压式锁紧结构，在振动下提供正向保持力，同时保持紧凑。

问题：

工程师按室温额定电流选了电机连接器，装到电机上后发现长时间运行时端子温度超出允许范围。连接器通的是额定电流——但环境温度远高于测试条件。

怎么计算：

连接器额定电流通常在25°C环境下指定。环境温度升高时，允许电流下降，因为端子温升叠加在环境温度上，总和必须低于端子最高允许温度。在60°C-80°C环境温度下工作的电机连接器，需要显著降额。务必向供应商索取降额曲线，按实际电机环境温度计算可用电流。

DEGSON高松的做法：

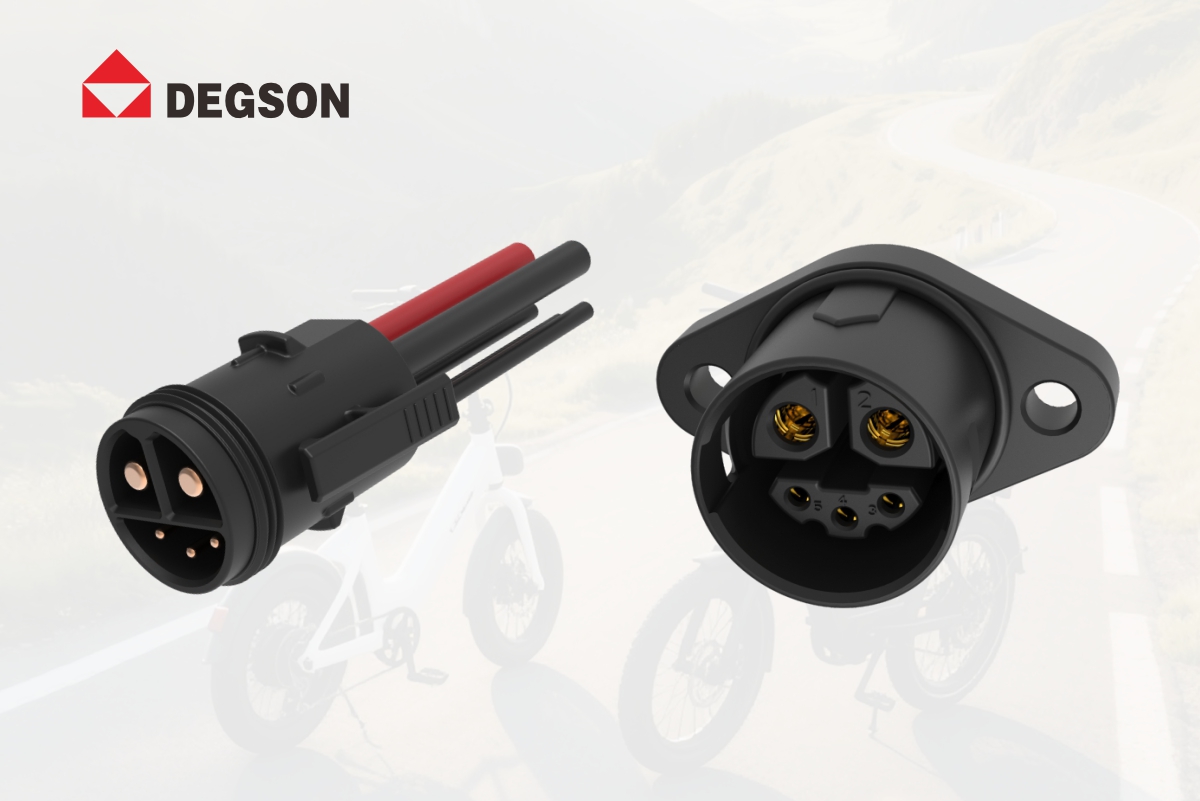

DEGSON高松EBM和EBIC电机连接器的工作温度范围已考虑电机端条件。DEGSON高松技术团队可根据客户实际电机环境温度和线径规格提供降额指导。对于更高功率电机应用，DEGSON高松EBIC电机电源插头/插座提供更高载流能力，带按压式锁紧，适用于电机与控制器之间的电源和信号传输。

失效模式：

仅靠摩擦力固定的电机连接器，在持续电机振动下会逐渐松脱。与车身连接器不同——车身连接器承受的是经车架传递的振动——电机连接器安装在电机本身，即振动源上。这意味着连接器接口处承受更高振幅、更高频率的振动。

应关注什么：

电机连接器应有正锁结构——完全插合时机械锁自动扣合，需要刻意操作才能释放。确认拔出力规格，并确认锁紧是自动 engages 而非需要手动步骤。需要装配工记得去锁的连接器，迟早会在电机端被忘记锁。

DEGSON高松的做法：

DEGSON高松EBM电机连接器采用直插拔操作，保持力设计适配电机端振动。公端连接器带防护盖，装配和运输过程中保护端子。DEGSON高松EBIC电机电源连接器采用按压式锁紧设计——小巧便捷，在电机振动下提供正向保持力。两种设计都消除了仅靠摩擦松脱的失效模式。

问题：

端子裸露的电机连接器在装配、运输和存储过程中容易受损。安装前端子弯曲、接触面污染或密封圈损坏，都可能在连接器插合后导致失效——而根因对装配工来说是不可见的。

解决方案：

公端连接器带防护盖，在搬运、装配和运输过程中保护端子。防护盖在插合时取下或翻开，确保端子在连接前一刻都受到保护。这对电机连接器尤为重要——电机连接器通常安装在狭小空间内，装配时可能磕碰电机壳体。

DEGSON高松的做法：

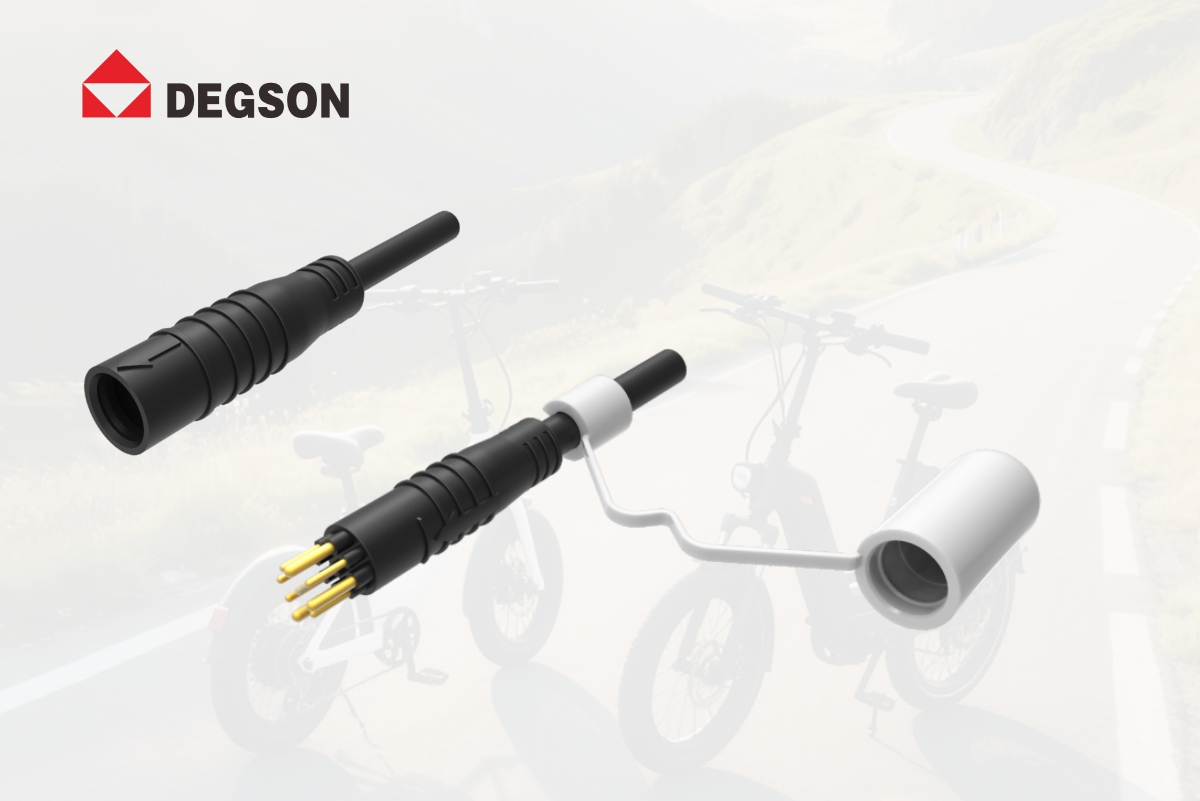

DEGSON高松EBM公端连接器带防护盖，装配和运输过程中保护端子，插合时取下。EBM结构小巧、空间利用率高，可嵌入最紧凑的电机舱。DEGSON高松EBIC电机电源插头/插座同样紧凑，带按压式锁紧，适用于空间受限的电机端安装。

空间限制：

电机壳体设计得尽可能小而轻。连接器必须放进剩余空间——通常是电机绕组和壳体壁之间的狭窄缝隙。体积大的连接器可能根本放不进去，或者需要修改电机壳体，增加成本并削弱结构强度。

焊接注意事项：

大多数电机连接器采用焊接端子接线。电机端焊接需要温度控制——过热会损坏绝缘体或电机绕组。使用恒温电烙铁，温度控制在350°C以内，焊接时间不超过3秒。大批量生产时配置焊接治具保证一致性。量产前培训工人端子对准和焊接温度控制。

DEGSON高松的做法：

DEGSON高松EBM电机连接器结构小巧、空间利用率高，可嵌入最紧凑的电机舱，采用直插拔操作，装配时快速完成连接。DEGSON高松EBIC电机电源插头/插座同样紧凑，按压式锁紧小巧便捷。DEGSON高松提供推荐焊接参数，可支持大批量电机装配线的治具配置。

1. 确认最大负载下的实际电机环境温度，按该温度计算降额后的载流能力——不要使用室温额定电流。

2. 验证锁紧机构：是否自动扣合？拔出力是多少？是否适配电机端振动？

3. 检查外形尺寸：能否放进电机壳体？公端是否带防护盖？是否提供焊接参数？

6.在电机端使用室温额定电流——忽略温升降额导致端子过热。

7.在电机端使用摩擦式连接器——振动逐渐使其松脱。

8.裸露端子无防护盖——端子弯曲或污染导致安装后失效。

9.忽略空间限制——体积大的连接器放不进电机壳体或需要修改壳体。

10.焊接不受控——过热损坏绝缘体或电机绕组。

指定电机连接器时，应评估实际电机环境温度下的温升降额、带正锁的振动防松、适配电机壳体的紧凑外形、以及端子安全防护盖。访问www.degson.com获取微出行连接器产品目录，或联系DEGSON高松技术团队获取电机应用设计评审和样品测试。
