DEGSON高松变压器端子｜小型变压器接线行业解析与可靠连接方案
变压器作为电气设备的能量转换核心，广泛应用在机床、电梯、医疗供电、变频电抗器等工业场景。其中小型控制变压器、隔离变压器，承担着电压变换、电气隔离、安全供电的关键作用，变压器线圈出线端的连接质量，直接影响整机设备的安全性、使用寿命与故障率。
传统小型变压器主流接线工艺分为两种：

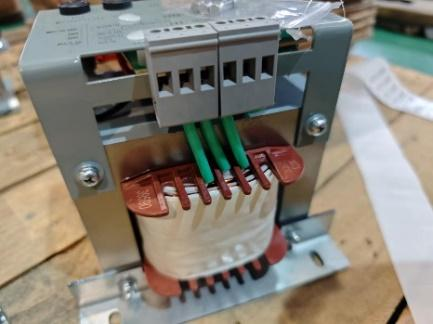

引线焊接+普通接线端子方式：变压器线圈引出漆包线，外接长引线，再连接普通导轨端子。工序多，需要人工焊接、整理线束，占用变压器壳体内部大量空间；长期振动环境下，焊点开裂、引线折断风险高。
直接焊片引出：线圈直接焊接金属焊片，外部导线通过螺母压接。装配繁琐，人工拧紧一致性差，容易出现虚接、发热；且防护等级有限，不利于批量自动化装配。
当前行业面临四大核心挑战
装配效率矛盾 变压器整机大批量生产时，传统引线焊接工序依赖人工，焊接质量受工人水平影响，很难适配自动化流水线，拉高生产成本与不良率。
振动工况下连接可靠性 机床、电梯、变频电抗器等设备运行过程持续振动。普通引线、焊片连接，长期振动会造成焊点开裂、螺钉松动，出现虚接发热，严重时引发设备停机。
全球出口安规合规压力 设备出口欧美市场，变压器接线部件需要满足UL、VDE安规要求。普通自制焊片、非认证端子无法满足整机认证，会造成整机认证失败，阻碍产品出海。
空间受限与安全防护需求 小型变压器本体内部空间紧凑，传统线束排布挤占空间；医疗等特殊行业还要求部件具备高阻燃、耐腐蚀能力，普通接线配件很难同时兼顾体积与安全指标。
市场迫切需要一款可以直接装配在变压器骨架上，兼顾装配效率、抗振可靠性、国际安规认证的专用变压器端子，由此变压器专用接线端子应运而生。

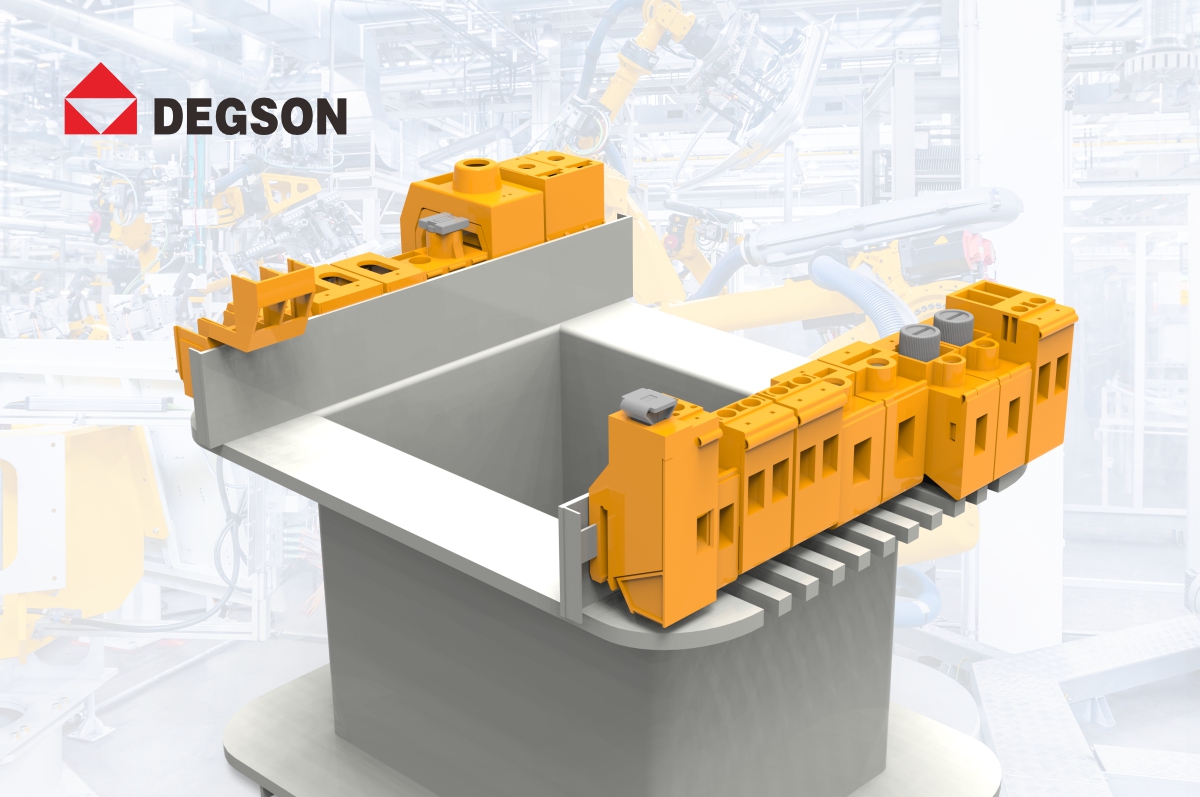

针对行业现存痛点，DEGSON高松开发专属变压器端子系列，专为小型变压器量身设计。变压器线圈出线与端子内部焊线连接，端子本体以卡扣或者挂扣形式直接固定在变压器骨架上，外部采用螺钉锁紧外部导线。无需中间引线，减少转接点，覆盖导线截面2.5～10mm²（AWG14～AWG6），全系列拥有UL、VDE国际安规认证，从结构根源解决装配、抗振、合规难题，实现连接的创新性、可靠性、安全性与稳定性。
DEGSON高松变压器端子分为TS基础系列、TSB系列、TSC系列、TSCB/K四大子系列，覆盖0.2～10mm²线径，部分型号集成保险丝功能，适配不同安装结构、电流电压工况。
| 系列 | 型号 | 适用线径 | IEC 额定 | UL 额定 | 特殊功能 |
|---|---|---|---|---|---|
| TS（卡扣式） | TS2.5 | 0.5–2.5mm² | 750V / 32A | 300V / 20A | 螺钉接线、标记条 |
| TS（卡扣式） | TS4 | 0.75–4.0mm² | 250V / 32A | 600V / 20A | 螺钉接线、标记条 |
| TS（卡扣式） | TS10 | 4–10mm² | 750V / 57A | 300V / 55A | 螺钉接线、标记条 |
| TS（卡扣式） | TSF2.5 | 0.5–2.5mm² | 250V / 6.3A | — | 带保险丝保护 |
| TSB（卡扣式） | TSB2.5 | 0.5–2.5mm² | 250V / 24A | 600V / 20A | UL+VDE 双重认证 |
| TSB（卡扣式） | TSB4 | 0.5–4.0mm² | 450V / 32A | 600V / 30A | UL+VDE 双重认证 |
| TSC（挂扣式） | TSC4 | 0.5–4mm² | 750V / 32A | — | 铜螺钉、耐腐蚀 |
| TSC（挂扣式） | TSC6 | 0.6–6mm² | 750V / 41A | — | 铜螺钉、耐腐蚀 |
| TSC（挂扣式） | TSC10 | 0.2–10mm² | 1000V / 57A | 600V / 65A | 铜螺钉、耐腐蚀 |
| TSC（挂扣式） | TSCF4 | 0.5–4mm² | 250V / 10A | — | 集成保险丝 |
| TSCB/K（挂扣式） | TSCB4 | 0.5–4mm² | 800V / 32A | 600V / 30A | 高耐压、UL94-V0 阻燃 |
| TSCB/K（挂扣式） | TSCBF4 | 0.5–4mm² | 750V / 10A | — | 带保险丝、UL94-V0 阻燃 |
| TSCB/K（挂扣式） | TSCK4 | 0.2–4mm² | 800V / 32A | 600V / 30A | 高耐压、UL94-V0 阻燃 |
四、DEGSON高松变压器端子核心竞争优势
两种本体固定结构：卡扣式 / 挂扣式 无需额外支架，直接装配在变压器骨架，适配流水线装配；卡扣、挂扣锁止结构抗振动，降低运行中松脱风险。
完备国际安规认证 主流型号通过UL、VDE、CE认证；外壳采用UL94 V0阻燃材料，满足RoHS、REACH环保标准，助力整机设备顺利出口欧美市场。
螺钉夹紧接线，降低虚接故障 内部高导电铜导体、铜镀锡触点，耐氧化耐腐蚀；外部螺钉夹紧导线，抗振动，减少虚接、发热隐患。
灵活功能拓展 带F后缀型号内置保险丝，可实现变压器回路就地保护；支持标记条、多色外壳区分功能回路，提供客户定制印字服务，实现防错插。
宽规格覆盖 导线适用范围0.2～10mm²，从小功率控制变压器到大功率隔离变压器、电抗器都可以匹配。

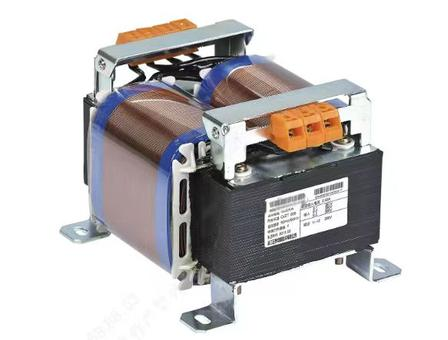

卡扣式安装，节约变压器内部空间，支持标记条。面对机床车间振动、油污工况，螺钉接线稳固可靠，广泛用于数控机床控制变压器。
挂扣式安装，铜螺钉导电优异耐腐蚀；防呆结构，多色外壳区分不同功能回路，耐受电梯频繁运行带来的持续振动，保障电梯电气系统安全。

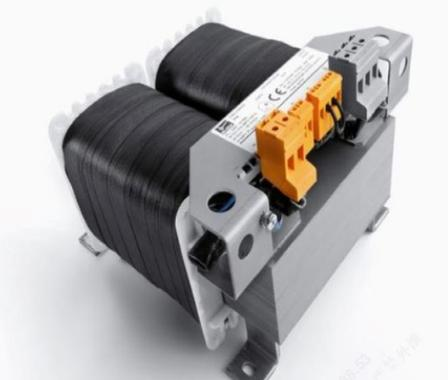

UL94 V0高阻燃外壳，结构稳固耐腐蚀，满足医用隔离电源严苛安全标准，大量应用于手术室医用IT隔离供电变压器。

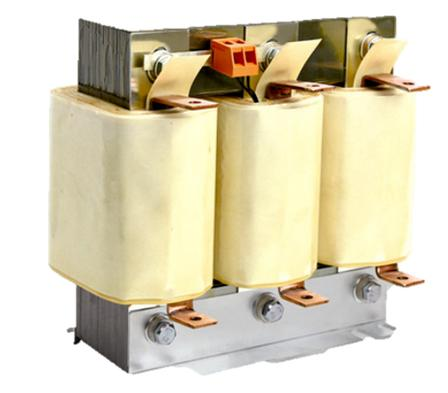

结构小巧，空间利用率高，可兼容多种线束；挂扣直装线圈骨架，适配滤波、变频电抗器内部接线。
六、选型参考建议
看变压器骨架结构，确定安装形式：卡扣式（TS/TSB）、挂扣式（TSC/TSCB/K）
根据变压器实际工作电压、电流，匹配对应系列额定参数；
需要回路过载保护，优先选择后缀F的保险丝版本；
出口海外项目，核对UL/VDE证书，满足目标市场合规。
小型变压器的连接可靠性，是整机设备不可忽视的一环。传统引线焊接、焊片压接方案，在装配效率、抗振、安规方面存在天然短板。
DEGSON高松变压器专用端子，把接线部件和变压器本体融为一体，卡扣/挂扣直装变压器骨架，省去中间引线转接点。丰富的产品系列、完备的国际认证，在机床、电梯、医疗、电抗器行业已经得到大量项目验证。
无论是标准变压器机型，还是定制化开发项目，DEGSON高松可提供选型支持、印字定制、证书与规格书等全套技术资料，为全球客户提供安全稳定的变压器内部连接解决方案。
