高压互锁：整车高压安全架构里的 “隐性防线”

摘要
高压互锁（HVIL）是新能源整车高压安全体系中的隐性防线，依托串联低压信号回路与精准的触点时序，实时监测高压部件连接状态，从底层规避带电插拔安全隐患。本文根据HVIL面临的可靠性挑战，解析HVIL的底层工作原理、核心设计难点与全生命周期可靠性要求，阐述其在规避高压带电插拔、杜绝安全隐患中的关键作用，同时结合车载严苛使用场景，传递高压安全系统化设计理念，为车企高压系统开发、零部件选型提供专业参考。

1. 行业认知：重新定义HVIL的安全价值

新能源整车高压系统，电压等级不断向上，高压安全设计早已不是单点防护，而是一套多层级的系统性工程。熔断器、绝缘监测、高压继电器各司其职，而高压互锁 HVIL，是这套安全体系中最容易被低估，却贯穿所有高压部件的底层监控链路。很多工程师初次接触HVIL时，会简单理解为"一根通断信号线"。但放到整车复杂工况下，HVIL的设计逻辑远不止回路通断这么简单。 HVIL采用低压信号回路，将电池包、电机控制器、OBC、高压连接器、充电座等所有高压部件串联成环路。只有环路完整导通，BMS才允许整车闭合高压主回路，完成上电；一旦环路出现断开，整车必须在规定响应时间内，切断高压输出，释放残余电压。

2. 核心逻辑：触点时序的安全设计意义（工况难题）

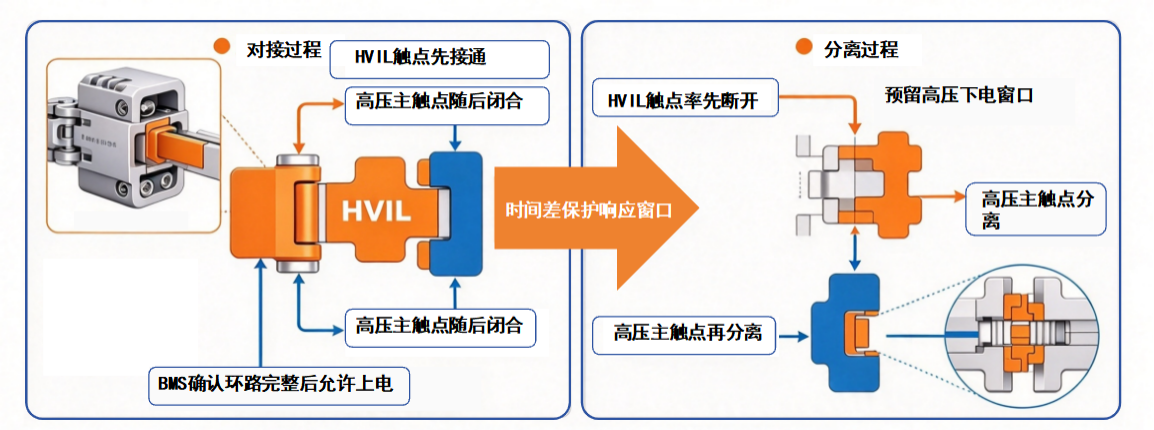

高压互锁的核心设计，在于触点时序。所有集成HVIL的高压连接器，都强制遵循一套动作逻辑：对接时，HVIL信号触点先行接通，高压主触点随后闭合；分离解锁时，HVIL触点率先断开，高压主触点再分离。这个时间差，给整车控制器预留出高压下电的窗口期，从根源避免高压回路带电插拔。而真正的难点，在于整车全生命周期的可靠性。 车辆长期行驶带来持续振动冲击、高低温反复交变、底盘飞溅泥水与盐雾侵蚀。HVIL信号触点如果发生误断路，会触发非预期高压下电，造成行驶动力中断；反过来，若回路发生粘连失效，即便连接器半锁、外壳打开，系统依旧判定环路正常，就会留下致命的高压触电隐患。这也是为什么HVIL不能只停留在图纸的逻辑仿真。零部件结构设计、触点材质、镀层方案、锁止机构，都要经过振动、温变、盐雾、机械耐久等一系列车载验证。高压安全没有容错空间，HVIL的设计目标，就是杜绝"高压带电暴露"的一切可能性。

3. 多层高压安全防护的闭环意义

高压安全防护体系的闭环意义，在于依靠多层独立防护机制，构建起全域、递进式的风险拦截体系，将高压失效风险阻断在事故发生之前。绝缘监测系统实时采集高压回路对地绝缘阻值，持续监控漏电隐患，在绝缘性能劣化早期发出预警；熔断器作为短路故障的最后一道被动防护，在回路发生大电流短路时快速熔断，切断能量通路。

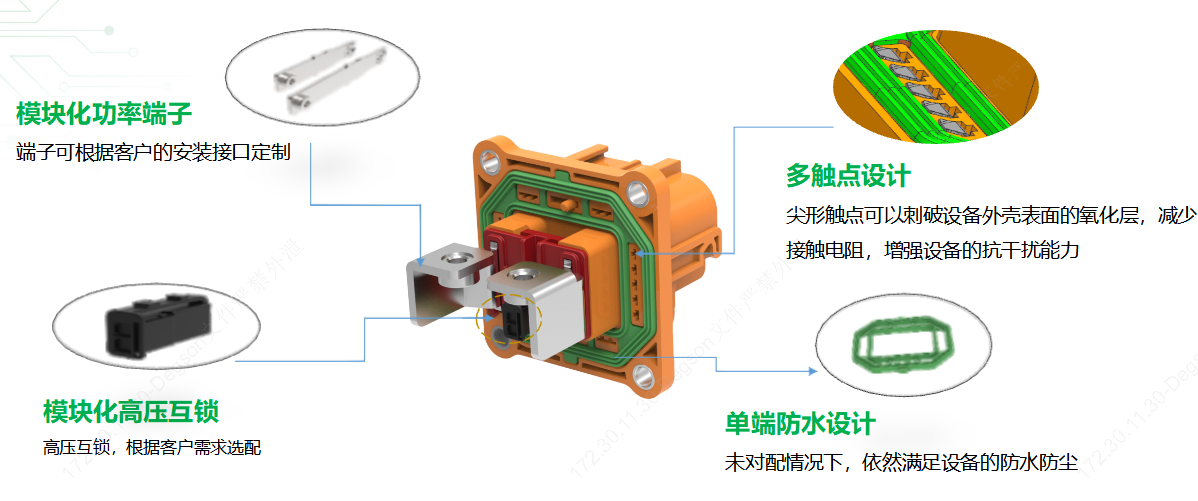

像图中这款DEGSON高松1800系列高压连接器，采用模块化高压互锁结构，互锁触点独立模块化设计，支持根据整车方案选配。在车辆正常行驶工况下，HVIL回路静默运行，不会干扰整车动力输出；一旦高压连接出现半插合、松脱、意外分离等异常，HVIL回路会瞬间断开，整车控制器随即执行高压下电、切断动力输出等保护动作，避免带电插拔、高压外露带来的触电与电弧风险。同时搭配多触点功率端子与单端防水结构，即便在未对配状态下，也能维持腔体防护能力，兼顾装配灵活性与环境可靠性。

对于整车高压系统开发而言，高压互锁不是附加选项，而是高压安全架构中不可缺失的一环。从零部件结构设计、回路拓扑规划，到整车台架与实车验证，每一个环节都需要严谨对待。唯有把安全逻辑嵌入每一处高压连接细节，才能真正打造可靠、稳定的车载高压系统，守护整车与用户的安全底线。DEGSON高松车载高压团队深耕高压连接安全领域，全系高压连接器与充电座产品内置经过严苛验证的HVIL高压互锁结构，精准把控触点时序与抗环境可靠性。如果您的项目正在搭建整车高压安全体系，欢迎选择DEGSON高松的产品，一起筑牢整车高压安全防线。

参考文献

1.国家市场监督管理总局，国家标准化管理委员会. GB18384—2020电动汽车安全要求 [S]. 北京：中国标准出版社，2020.

[2] 国家市场监督管理总局，国家标准化管理委员会. GB18384—2025电动汽车安全要求 [S]. 北京：中国标准出版社，2025.

[3] 国家市场监督管理总局，国家标准化管理委员会. GB/T37133—2025电动汽车用高压连接系统 [S]. 北京：中国标准出版社，2025.

[4] 国家市场监督管理总局，国家标准化管理委员会. GB/T20234.4—2023电动汽车传导充电用连接装置 第4部分：大功率直流充电接口 [S]. 北京：中国标准出版社，2023.

[5] 国家能源局。电动乘用车安全设计规范-高压互锁（HVIL）功能设计 [S/OL].

常见问题

Q1：高压互锁HVIL的核心作用是什么？是不是用来切断高压主回路？

HVIL不直接承载、切断高压大电流。它是一套独立低压信号监测回路，实时监控高压连接点装配状态。一旦连接器半插、松脱、开盖，HVIL回路断开，信号上报整车控制器，由 BMS执行高压下电，防止带电插拔、电弧与触电风险。它是状态监测的"隐性防线"，而非功率分断器件。

Q2：模块化高压互锁设计有什么工程优势？

模块化HVIL触点独立设计，支持按需选配。在穿墙端子类部件中，该方案可以适配不同整车平台的开发需求，方便变更管理；同时功率端子、密封结构与互锁模块相互独立，降低单点失效带来的连锁风险，兼顾防护性能与项目定制化需求。

Q3：HVIL回路出现振动瞬断，会直接导致整车高压下电吗？怎么规避？

HVIL瞬时断开信号会被整车策略识别，如果没有防抖延时机制，确实会触发保护性下电，造成车辆动力中断。这也是车载HVIL设计的核心难点。产品层面需要优化触点结构、材料，提升耐振能力；整车侧需要配套合理的信号滤波、故障判定时序，区分真实脱开与振动瞬断。

Q4：所有高压连接器都必须带高压互锁HVIL吗？国标有哪些相关要求？

依据 GB18384、GB/T37133等电动汽车相关标准，存在带电风险、可被人员开启或拆卸的高压连接位置，需要配置高压互锁保护；部分封闭、不可维护的高压点位，可按整车安全方案评估豁免。HVIL的配置需要结合整车安全架构来评估，不能一概而论。
