如何读懂接线端子的 UL 电气参数，并按应用选对型号

正确读一份 UL 额定值，在看数字之前要先问两件事。第一，UL 1059 里这个"额定电压"属于哪一个使用组别（Use Group）——同样 300 V 的端子，在这个行业合规，换一个行业就未必；第二，这个"额定电流"是配合哪种线径测出来的——电流是温升试验的结果，不是端子本身的物理上限。塑壳上印的信息往往不全，权威依据是该精确型号在 UL Product iQ 上的认证记录。下面从电压、电流两侧分别讲清读法，最后回到实际的端子案例结合数据表和 Product iQ一一核验。

额定电压= 间距 + 使用组别

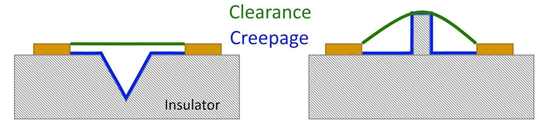

在 UL 1059 下，端子的额定电压不是随口标的，而是由几何形状决定：电气间隙（两个带电件之间穿越空气的最短距离）加爬电距离（沿绝缘表面的最短距离）同时满足对应使用组别下的最小间距，才允许标到那一档电压。电气间隙防的是空气击穿，爬电防的是长期灰尘湿气在表面积累出漏电起痕。使用组别一换，同一个物理端子的额定电压会随之变——甚至根本达不到原来的档位。

如何读 UL 1059 使用组别表

下表列出的最小间距，在所有带电件（含工厂预装端子）上测量；如果端子在最终产品中还要焊接或再接线，最终产品上还需要再评估一次。以下改编自 UL 1059 Table 8.1，值以英寸为主、毫米在括号内（完整脚注请查原标准）：

两条脚注规则务必记住：其一，绝缘材料轮廓中宽度 ≤ 0.33 mm 的槽/沟在测量时忽略——间距会"跳过"这个槽；其二，D 组和 G 组的间距仅适用于单一电路负载不超过 15 A（51–150 V）、10 A（151–300 V）、5 A（301–600 V）或端子最大额定值的场景，以较小者为准。F 组按 UL 508 §39 和 UL 61800-5-1 做替代评估，通过空气与沿表面的间距按 SKU 记录，不能从通用表读。

各使用组别对应的设备类型

使用组别编码的是"端子服务的最终产品"，而不仅是电压等级。在一个组下认证的端子，不能未经重新评估就搬到另一个组。

A 组——供电与配电。建筑供电设备、正面无带电件开关板、配电盘及其熔断器开关附件，即靠近进线、承担主控与总隔离的场合。因为它们是建筑内能量最集中的节点，A 组在 Table 8.1 中间距最大。

B 组——商用与办公设备。办公与商用电器：复印机、商用激光打印机、大容量碎纸机、电子数据处理设备；商用食品设备：搅拌机、意式咖啡机、微波炉、冷藏展示柜；商用暖通与楼宇控制（可编程恒温器、BAS 模块、风机盘管控制器）；面向消费者的商用硬件：自动售货机、ATM、售票亭。

C 组——工业通用。车间现场接线的默认档：变频器与软启动等电机控制器；工业控制柜内的 DIN 导轨式直通端子；PLC I/O 与可插拔端子对接工厂传感器；工业 12/24/48 V 导轨式电源；变压器。

D 组——工业受限额定。结构紧凑的工业端子，只要按前述单电路电流上限使用，就能靠更小间距换来更高密度。

E 组——601–1500 V。高压档端子；具体评估电压与安装限制以单张认证记录为准，不能只看档位推断。

G 组——LED 照明。用于 LED 驱动器、镇流器外壳内部或灯具现场接线的端子；在户外与基础设施照明（智慧路灯、停车库、隧道照明）中，市电电压可能是 277 V 或 480 V，但单回路电流较低。

介电耐压：1000 V + 2 × 额定电压

UL 1059 规定的介电耐压试验：45–65 Hz 正弦、1000 V + 2 × 额定电压、持续 1 分钟，施加在（a）未导电互连的带电件之间，以及（b）带电件与安装表面之间。600 V 的端子对应 2200 V 保压 1 分钟不击穿。数据表上出现和这条公式不完全对应的"耐压值"时，务必要问是哪个标准下测的——从其他元件标准搬来的 Hi-Pot 数据不等价。

电流额定 = 温升值，不是物理上限

在 UL 1059 下，额定电流是端子在 25 °C 环境下连续通过该电流时，温升不超过 30 K 的那一档数值。温度在组装端子的每个极上测量；线径一变，同一个端子额定电流就会变。下表是 UL 1059 温升试验中"线径—额定电流"的对应，读法是"在这个线径下额定"，而不是"最大到这个电流"：

一个现实推论：标记 "30 A" 的端子，可能是配 10 AWG 测出的 30 A，配 12 AWG 就落到 20 A。看最大数字选型、然后接更细的线，就等于让端子在超出温升边界的工况下运行。

跳线、端板与附件会改变整排额定

UL 评估的是组装后的端子排，不是单独的基础端子。跳线、隔板、端板、测试插头、熔断器载体都会改电流路径与间距：截面偏小的跳线会把整组拉到基础端子额定值之下；压缩了安装脚爬电的端板可能把端子挤到更低电压档。做跨品牌交叉替代时，务必按"基础端子 + 附件 + 安装方式"整套配置去对照目标使用组别，而不是只看基础料号。

如何在 DEGSON 端子的数据表和 Product iQ 上核验

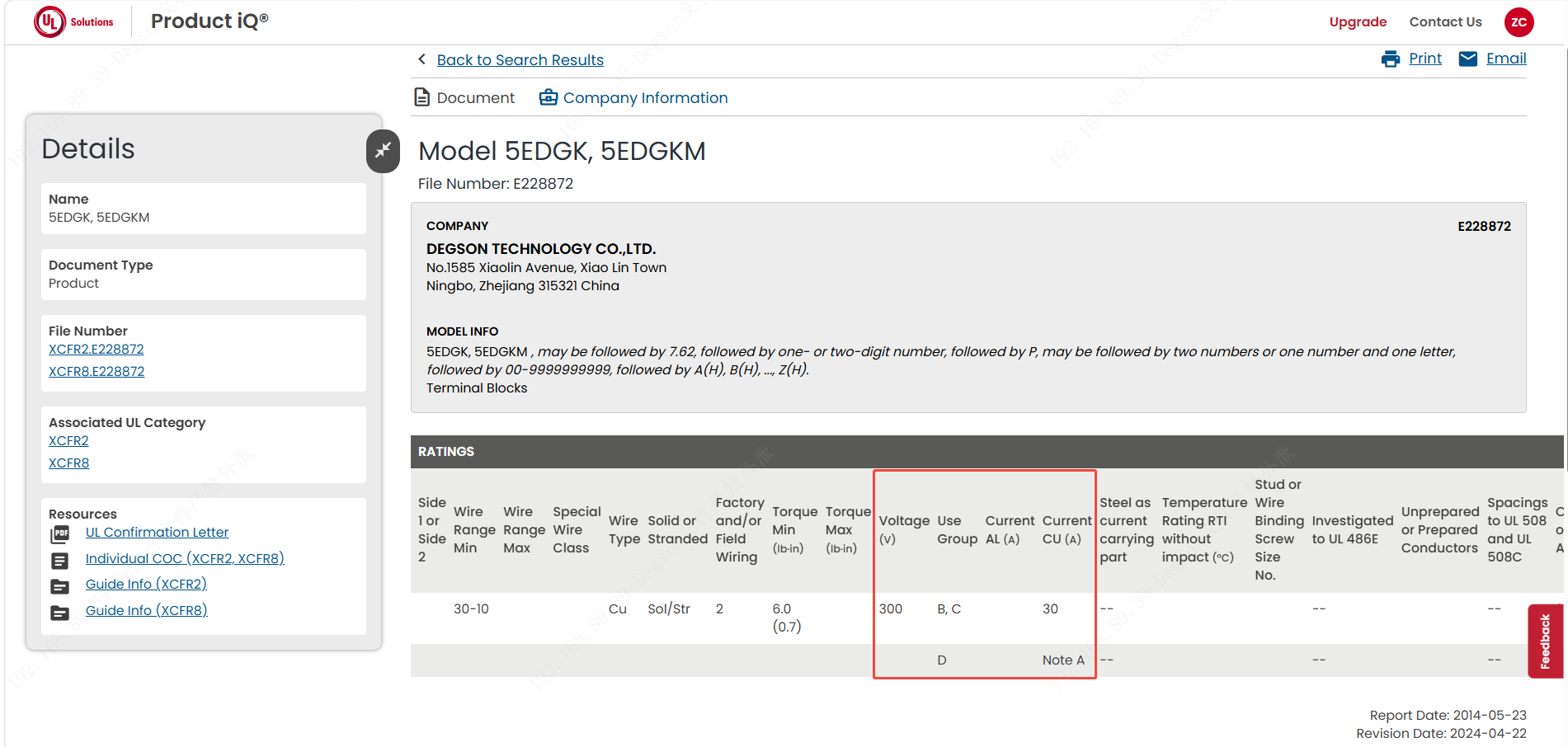

DEGSON 在 degson.com 每个 SKU 的 Technical Data 标签下公开该料号的额定电压、额定电流、导线范围、参照标准（UL 1059 或 IEC 60947-7-1 / IEC 61984）与认证清单；同页 Downloads 标签下有 2D PDF 图纸与 CAD（STP/DXF）。UL 侧的记录——使用组别、认证额定、评估条件——通过 UL Product iQ 用文件号或料号检索。两者不一致时，以 Product iQ 记录为准，并回到供应商侧核对后再放量。
