DEGSON高松矩形连接器在电梯行业的应用

1. 抗振耐冲击，运行稳定性强：电梯运行过程中存在持续启停、升降振动及启停冲击，优质矩形连接器配备专属锁紧结构，可承受高频振动与机械冲击，有效避免针座接触不良、线路松动等问题，从根源减少电梯主板信号故障、指令失灵等常见问题，保障门控、急停、楼层反馈等核心信号持续稳定传输。

2. 集成度高，适配狭小空间：电梯电控箱、轿厢顶部、井道布线空间有限，矩形连接器采用扁平化矩阵式排布，针脚密度高，可实现多路信号、电源线路集中连接，大幅节省安装空间，同时规整的布线结构便于设备集成与后期检修维护。

3. 工况适配性广，防护性能优异：工业级矩形连接器可适配-25℃~125℃宽温环境，能应对电梯井道潮湿、温差波动大的场景；部分密封款具备IP65/IP67防尘防水防油污能力，可抵御井道灰尘、水汽侵蚀，适配电梯长期不间断运行的严苛工况。

4. 强弱电兼容，传输安全性高：可根据需求适配低压控制信号、高压动力电源的分离传输，通过绝缘分隔、屏蔽结构设计，有效规避电梯电气系统的电磁干扰，保障控制信号精准、动力传输稳定，杜绝信号串扰导致的电梯卡顿、误动作等问题。

5. 标准化模块化，适配行业迭代：符合IEC 61984、GB/T 34989等工业电气标准，适配电梯行业标准化、模块化设计趋势，插拔便捷、替换性强，可大幅降低电梯生产装配与售后维修成本。

电梯整体系统可分为控制、动力、安全、轿厢门控、扶梯辅助五大核心模块，矩形连接器在各模块中承担专属连接功能，覆盖电梯全链路电气传输需求。

（一）电梯主控控制系统

控制系统是电梯的“大脑”，对连接可靠性要求最高，也是矩形连接器的核心应用场景。电梯主板、PLC控制器、楼层信号采集模块之间的信号交互，均依靠矩形连接器实现。典型应用如TE 1-174960-1系列20Pin矩形针座，主要承载门控开关信号、楼层位置反馈信号、运行速度指令、故障反馈信号等核心数据传输。该场景下的矩形连接器以小间距、高精密、低接触电阻为核心特点，镀金针脚可保障长期信号传输精准，杜绝因接触不良引发的主板假性故障、电梯停梯、错层等问题，是电梯控制系统的“神经接头”。

（二）动力与传动系统

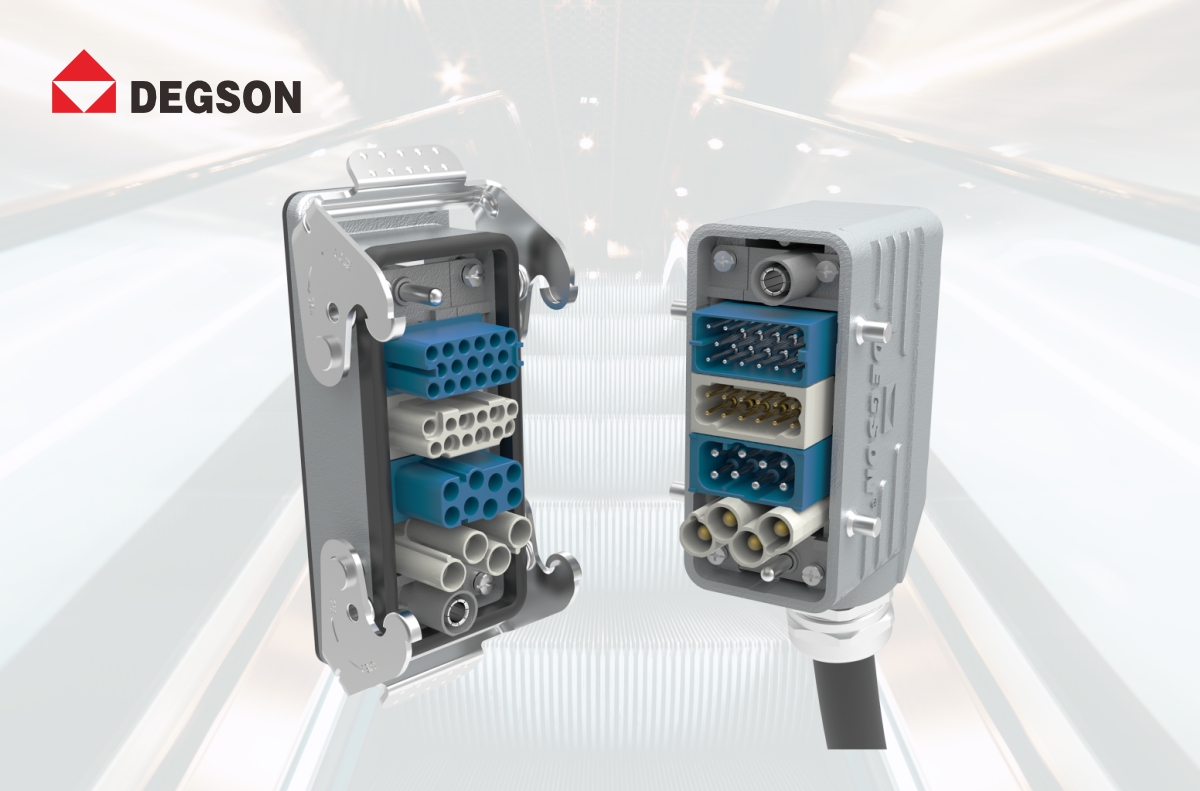

针对电梯曳引机、变频器、供电模块等动力设备的电源连接，多采用重载矩形连接器（HDC）。此类连接器承载电流大、耐压等级高，可稳定传输主电源、驱动电源，适配曳引机高频启停的动力输出工况。同时，其强化的机械锁紧结构可抵御动力设备运行产生的剧烈振动，防止电源线松动、发热，保障电梯升降动力持续稳定，广泛应用于货梯、重载电梯等高负荷设备。

（三）安全防护系统

电梯急停系统、限速器、安全钳、门锁安全回路等安全模块，直接关系电梯运行安全，必须采用高可靠矩形连接器。该场景下的连接器具备防脱落、防误插、阻燃防爆特性，可实时传输急停触发信号、安全回路通断信号。当电梯出现故障、门锁异常或紧急制动时，连接器可快速、精准传递停机指令，杜绝安全回路失效引发的安全事故，满足电梯特种设备的安全强制标准。

（四）轿厢与门控系统

轿厢内部操纵盘、楼层显示面板、光幕感应装置、开门电机等配件的线路连接，普遍使用中小型矩形连接器。这类连接器体积小巧、布线整洁，适配轿厢狭小的安装空间，主要负责按键指令、楼层显示、光幕防夹感应、门机启停信号的传输。同时，插拔式结构便于轿厢内饰、电气配件的检修更换，大幅提升维保效率。

（五）扶梯与自动人行步道系统

在自动扶梯、人行步道设备中，矩形连接器用于扶手带测速模块、梯级感应装置、启停控制模块、故障报警模块的线路连接。依托优异的抗疲劳、抗振动性能，可适配扶梯长时间连续运行的工况，保障速度监测、安全防护、故障预警信号稳定传输，有效降低扶梯运行故障概率。

基于电梯特种设备属性，行业对矩形连接器的选型有明确规范，区别于普通工业连接器，核心要求如下：

1. 安全阻燃标准：必须符合电梯设备防火规范，外壳采用阻燃热塑性材料，满足DIN EN 45545轨道交通/电梯防火标准，杜绝电气短路引发的火情，适配高层建筑电梯消防要求。

2. 防护等级要求：井道、轿厢顶部等露天安装场景，需达到IP65及以上防护等级，防尘、防水、防油污；电控箱内部连接可选用IP20基础防护型号，兼顾散热与安全。

3. 抗疲劳与寿命要求：满足百万次插拔与长期振动运行要求，接触电阻稳定，无松动、氧化、断路问题，适配电梯10年以上长期服役周期。

4.电磁兼容要求：具备良好的屏蔽抗干扰能力，可抵御电梯变频器、电机产生的电磁辐射，保障弱电控制信号不受干扰，避免设备误动作。

随着智能电梯、物联网电梯的普及，矩形连接器在电梯行业的应用呈现三大升级趋势。

一是集成化升级，从单一信号/电源传输向信号、电源、以太网数据一体化传输迭代，适配电梯智能监控、远程运维、人脸识别等新增功能。

二是轻量化小型化，适配超薄轿厢、紧凑型电控箱的设计趋势，在保障性能的同时节省设备空间。

三是智能化适配，部分高端矩形连接器搭载状态监测功能，可实时反馈连接状态、温度、故障信息，配合电梯物联网系统实现提前预警、智能维保，大幅提升电梯运行安全性与运维效率。
